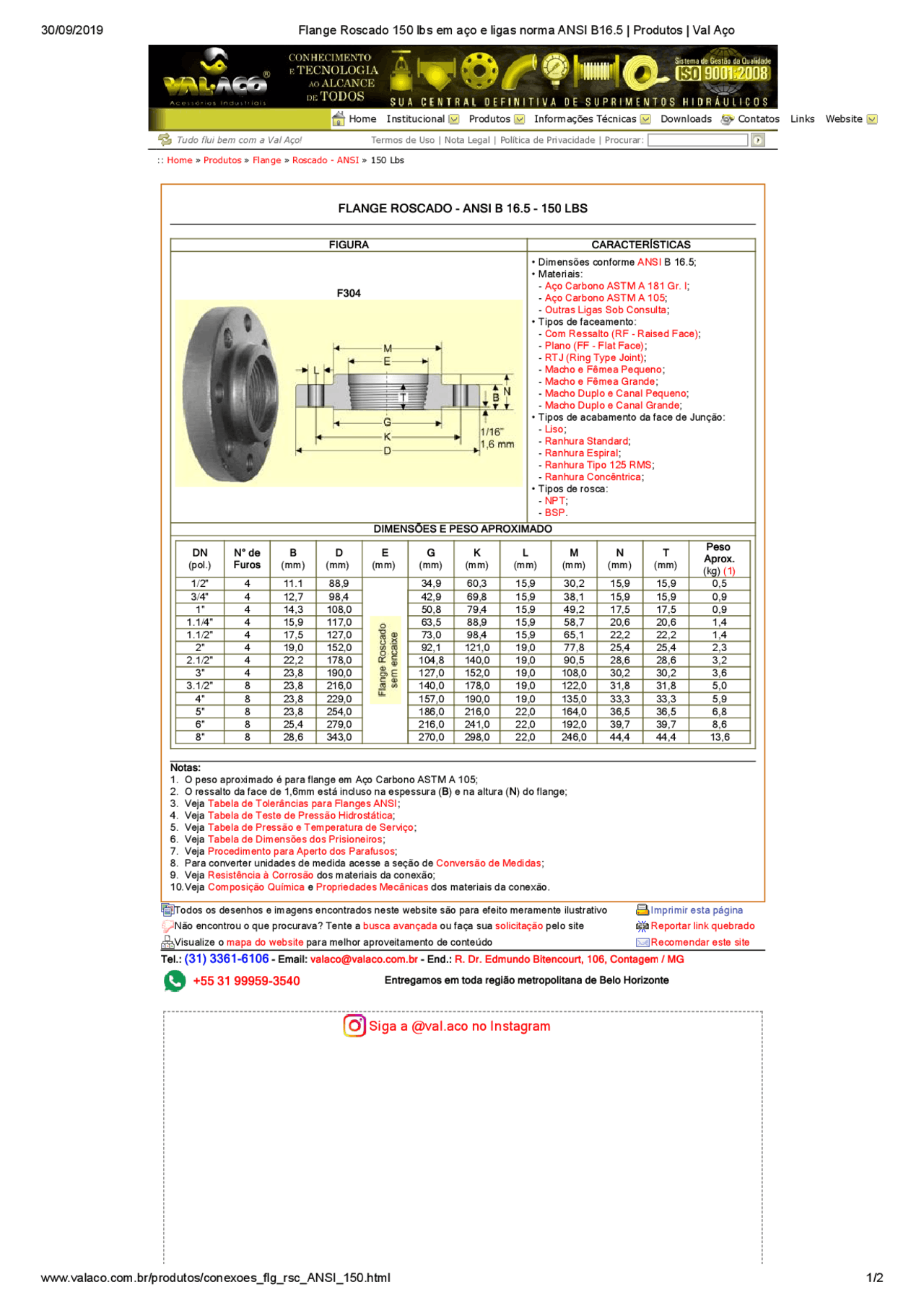

FLANGE ROSCADO - ANSI B 16.5 - 150 LBS
FIGURA CARACTERÍSTICAS
F304
• Dimensões conforme ANSI B 16.5;
• Materiais:
- Aço Carbono ASTM A 181 Gr. I;
- Aço Carbono ASTM A 105;
- Outras Ligas Sob Consulta;
• Tipos de faceamento:
- Com Ressalto (RF - Raised Face);
- Plano (FF - Flat Face);
- RTJ (Ring Type Joint);
- Macho e Fêmea Pequeno;
- Macho e Fêmea Grande;
- Macho Duplo e Canal Pequeno;
- Macho Duplo e Canal Grande;
• Tipos de acabamento da face de Junção:
- Liso;
- Ranhura Standard;
- Ranhura Espiral;
- Ranhura Tipo 125 RMS;
- Ranhura Concêntrica;
• Tipos de rosca:
- NPT;
- BSP.
DIMENSÕES E PESO APROXIMADO
DN
(pol.)
N° de
Furos B
(mm)
D
(mm)
E
(mm)
G
(mm)
K
(mm)
L
(mm)
M
(mm)
N
(mm)
T
(mm)
Peso
Aprox.
(kg) (1)
1/2" 4 11.1 88,9 34,9 60,3 15,9 30,2 15,9 15,9 0,5
3/4" 4 12,7 98,4 42,9 69,8 15,9 38,1 15,9 15,9 0,9
1" 4 14,3 108,0 50,8 79,4 15,9 49,2 17,5 17,5 0,9
1.1/4" 4 15,9 117,0 63,5 88,9 15,9 58,7 20,6 20,6 1,4
1.1/2" 4 17,5 127,0 73,0 98,4 15,9 65,1 22,2 22,2 1,4
2" 4 19,0 152,0 92,1 121,0 19,0 77,8 25,4 25,4 2,3
2.1/2" 4 22,2 178,0 104,8 140,0 19,0 90,5 28,6 28,6 3,2
3" 4 23,8 190,0 127,0 152,0 19,0 108,0 30,2 30,2 3,6
3.1/2" 8 23,8 216,0 140,0 178,0 19,0 122,0 31,8 31,8 5,0
4" 8 23,8 229,0 157,0 190,0 19,0 135,0 33,3 33,3 5,9
5" 8 23,8 254,0 186,0 216,0 22,0 164,0 36,5 36,5 6,8
6" 8 25,4 279,0 216,0 241,0 22,0 192,0 39,7 39,7 8,6
8" 8 28,6 343,0 270,0 298,0 22,0 246,0 44,4 44,4 13,6
Notas:
1. O peso aproximado é para flange em Aço Carbono ASTM A 105;
2. O ressalto da face de 1,6mm está incluso na espessura (
B
) e na altura (
N
) do flange;
3. Veja Tabela de Tolerâncias para Flanges ANSI;
4. Veja Tabela de Teste de Pressão Hidrostática;
5. Veja Tabela de Pressão e Temperatura de Serviço;
6. Veja Tabela de Dimensões dos Prisioneiros;
7. Veja Procedimento para Aperto dos Parafusos;
8. Para converter unidades de medida acesse a seção de Conversão de Medidas;
9. Veja Resistência à Corrosão dos materiais da conexão;
10.Veja Composição Química e Propriedades Mecânicas dos materiais da conexão.
