Sinalização vertical
De acordo com sua função, a sinalização vertical pode ser de regulamentação,
de advertência ou de indicação.

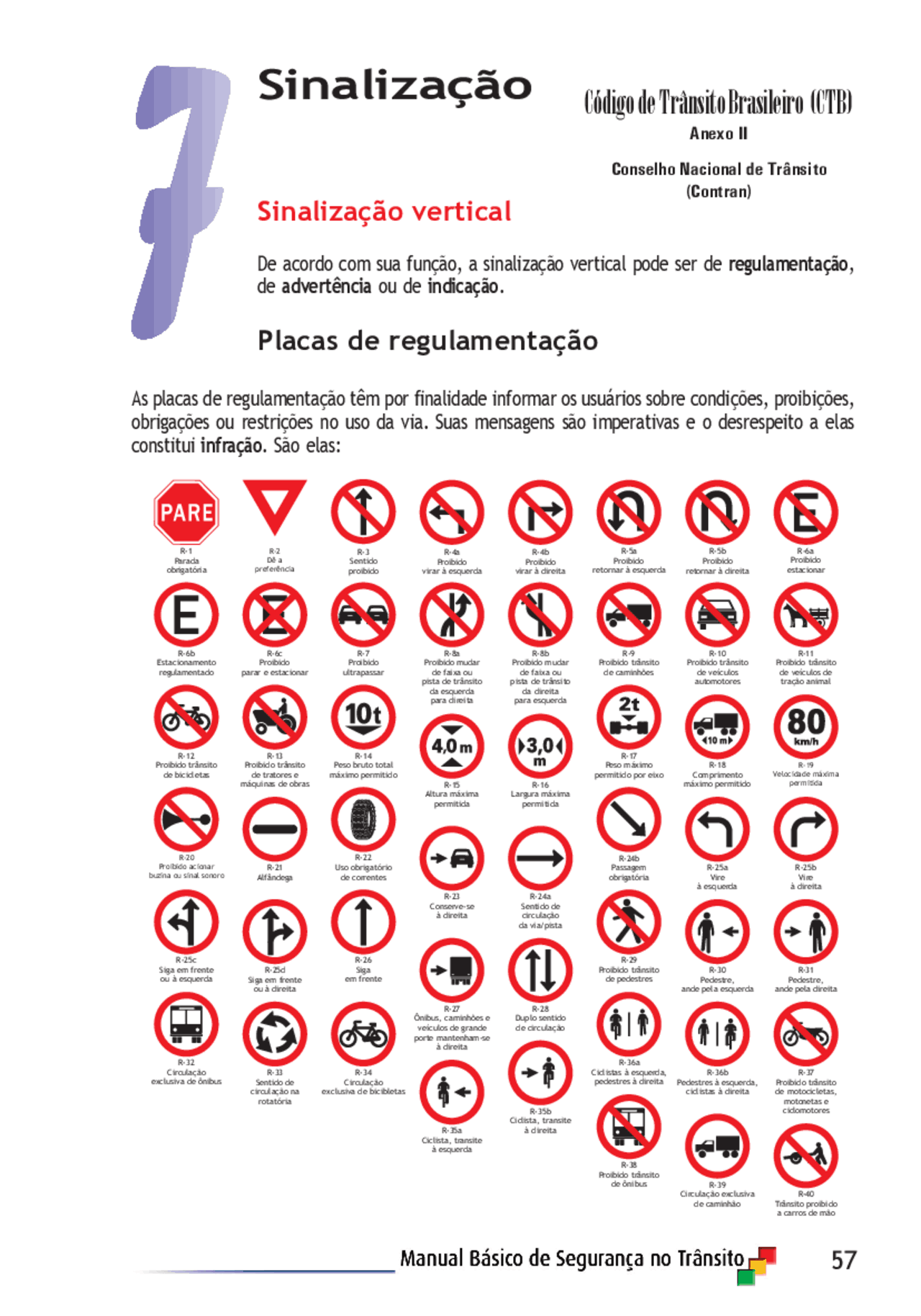

Placas de regulamentação
As placas de regulamentação têm por finalidade informar os usuários sobre condições, proibições,
obrigações ou restrições no uso da via. Suas mensagens são imperativas e o desrespeito a elas
constitui infração. São elas:
Sinalização
R- Parada obrigatória
R- Dê a preferência
R- Velocidade máxima permitida
R-
Duplo sentido de circulação
R-25b Vire à direita
R-25c Siga em frente ou à esquerda
R-25d Siga em frente ou à direita
R-
Siga em frente
R-25a Vire à esquerda
R-24b Passagem obrigatória
R-
Sentido proibido
R-4a Proibido virar à esquerda
R-4b Proibido virar à direita
R-5a Proibido retornar à esquerda
R-5b Proibido retornar à direita
R-24a Sentido de circulação da via/pista
R-6a Proibido estacionar
R-6b Estacionamento regulamentado
R-8a Proibido mudar de faixa ou pista de trânsito da esquerda para direita
R-8b Proibido mudar de faixa ou pista de trânsito da direita para esquerda
R-6c Proibido parar e estacionar
R-
Proibido ultrapassar
R-
Proibido trânsito de veículos automotores
R-
Proibido trânsito de caminhões
R-
Proibido trânsito de veículos de tração animal
R-
Proibido trânsito de bicicletas
R-
Proibido trânsito de tratores e máquinas de obras
R-
Peso bruto total máximo permitido R- Largura máxima permitida
R-
Altura máxima permitida
R-
Peso máximo permitido por eixo
R-
Comprimento máximo permitido
R- Proibido acionar buzina ou sinal sonoro
R-
Alfândega
R-
Uso obrigatório de correntes
R-
Conserve-se à direita
R-
Ônibus, caminhões e veículos de grande porte mantenham-se à direita
R-
Proibido trânsito de pedestres
R-
Circulação exclusiva de ônibus
R-
Pedestre, ande pela direita
R-
Pedestre, ande pela esquerda
R-
Sentido de circulação na rotatória
R-
Circulação exclusiva de bicibletas
R-35a Ciclista, transite à esquerda
R-35b Ciclista, transite à direita
R-36a Ciclistas à esquerda, pedestres à direita
R-36b Pedestres à esquerda, ciclistas à direita
R-
Proibido trânsito de motocicletas, motonetas e ciclomotores
R-
Proibido trânsito de ônibus R- Trânsito proibido a carros de mão
R-
Circulação exclusiva de caminhão
Código de Trânsito Brasileiro (CTB)
Anexo II
Conselho Nacional de Trânsito
(Contran)
Informações complementares
às placas de regulamentação
Sinais de regulamentação podem ter informações complementares (tais como período de valida-
de, características e uso do veículo, condições de estacionamento). Alguns exemplos:
INÍCIO TÉRMINO TÁXI
2ª a 6ª
Sábados
2ª a 6ª
Sábados
NA LINHA AMARELA
2ª a 6ª Sábados
OBRIGATÓRIO
USO DE CARTÃO
PROIBIDO
MOTOCICLETAS
2ª a 6ª 7 - 20h
PERMITIDA
CARGA E DESCARGA
2ª a 6ª 7 - 9h
18 - 20h
ESTACIONAMENTO
ROTATIVO
Obrigatório uso de cartão
01 hora 02 horas
2ª a 6ª Sábados
2ª a 6ª 7 - 10h
EXCETO ÔNIBUS
ÁREA
DE
PEDESTRES
SÓ
ÔNIBUS
NA FAIXA BRANCA
EXCLUSIVO
DEFICIENTE
FÍSICO
CAMINHÕES
E ÔNIBUS
OBRIGATÓRIO
FAIXA DA
DIREITA
Sinalização especial de advertência
Sinais empregados nas situações em que não é possível a utilização das placas de advertência.
Referem-se a sinalização especial de faixas ou pistas exclusivas de ônibus; sinalização especial
para pedestres; e sinalização especial para rodovias, estradas e vias de trânsito rápido. Alguns
exemplos:
Informações complementares de advertência
Placas de advertência podem ter informações complementares. Alguns exemplos:
(*) Cruzamento rodoferroviário.
Placas de indicação
As placas de indicação têm por finalidade indicar as vias e locais de interesse, bem como orientar
os condutores de veículos quanto a percursos, destinos, distâncias e serviços auxiliares, podendo
também ter como função a educação do usuário. Suas mensagens possuem caráter informativo ou
educativo.
São placas de identificação de rodovias e estradas (Pan-Americana, federais e estaduais); de
municípios; de regiões de interesse de tráfego e logradouros; de pontes, viadutos, túneis e passa-
relas; de identificação quilométrica; de limite de municípios, divisa de estados, fronteira e perí-
metro urbano; e de pedágio.
Há ainda placas de orientação de destino (placas indicativas de sentido ou direção; placas indicativas
de distância; e placas diagramadas). Há também placas educativas e placas de serviços auxiliares,
estas podendo ser placas para condutores e placas para pedestres.
Finalmente, há placas que indicam atrativos turísticos (naturais, históricos e culturais, locais para
prática de esportes, áreas de recreação e locais para atividades de interesse turístico). As placas
podem indicar, de maneira geral, o atrativo turístico, o sentido de direção do atrativo turístico e
a distância do atrativo turístico. Alguns exemplos:
Identificação
Orientação
Sentido de atrativo turístico
Distância de atrativo turístico
Sinalização horizontal
Sinalização viária que utiliza linhas, marcações, símbolos e legendas, pintados ou apostos sobre o
pavimento das vias. Sua função é organizar o fluxo de veículos e pedestres; controlar e orientar os
deslocamentos; e complementar os sinais verticais de regulamentação, advertência ou indicação.
Alguns exemplos:
Linhas de divisão de fluxo de mesmo sentido
Linha de bordo (delimita a parte da pista destinada ao deslocamento de veículos)
Marcas longitudinais
(separam e ordenam as correntes de tráfego)
Linhas de divisão de fluxos opostos
Marcas de canalização
(direcionam a circulação de veículos)
Separação de fluxo de tráfego de sentidos opostos Separação de fluxo de tráfego do mesmo sentido
Ordenação de movimentos em trevos com alças
e faixas de aceleração/desaceleração
Exemplos de aplicação
Ordenação de movimentos em retornos
com faixa adicional para o movimento
Ilhas de canalização e refúgio para pedestres
Marca delimitadora de estacionamento regulamentado
Marca delimitadora de estacionamento regulamentado
opcional
Paralelo ao meio-fio: linha simples contínua ou tracejada
Em ângulo: linha contínua
calçada
calçada
opcional
Estacionamento paralelo ao meio fio
Exemplos de aplicação
TÁXI CARGA E DESCARGA
calçada
calçada
opcional
calçada
calçada
calçada
Marca com delimitação da vaga
calçada
Marca sem delimitação da vaga
Inscrições no pavimento
Setas direcionais
Dispositivos auxiliares
Elementos aplicados ao pavimento da via, junto a ela, ou nos obstáculos próximos, de forma a
tornar mais eficiente e segura a operação da via. São constituídos de materiais, formas e cores
diversos, dotados ou não de refletividade, com as funções de incrementar a percepção da sinali-
zação, do alinhamento da via ou de obstáculos à circulação; reduzir a velocidade praticada; ofe-
recer proteção aos usuários; alertar os condutores quanto a situações de perigo potencial ou que
requeiram maior atenção. Os dispositivos auxiliares são agrupados, de acordo com suas funções,
em delimitadores; de canalização; de sinalização de alerta; de alterações nas características do
pavimento; de proteção contínua; luminosos; de proteção a áreas de pedestres e/ou ciclistas; e
de uso temporário. Alguns exemplos:
Dispositivos delimitadores
Balizadores de pontes,
viadutos, túneis,
barreiras e defensas
Tachas e tachões
(contêm unidades refletivas)
Exemplo de
aplicação
Cilindros delimitadores
Dispositivos de canalização
Prismas - substituem a guia da calçada (meio-fio)
quando não for possível sua construção imediata
Segregadores - segregam pista para uso exclusivo de
determinado tipo de veículo ou pedestre
Dispositivos de sinalização de alerta
(objetivam melhorar a percepção do condutor)
Marcadores
de obstáculos
Obstáculos
com passagem
só pela direita
Obstáculos com
passagem por
ambos os lados
Obstáculos
com passagem
só pela esquerda
Utilizado na
parte superior
do obstáculo
Dispositivos de contenção e bloqueio
Para fluxo veicular
Defensas metálicas
Barreiras de concreto
Dispositivos anti-ofuscamento
Dispositivos luminosos
(advertem, educam, orientam, informam, regulamentam)
Painéis eletrônicos
Painéis com setas luminosas
