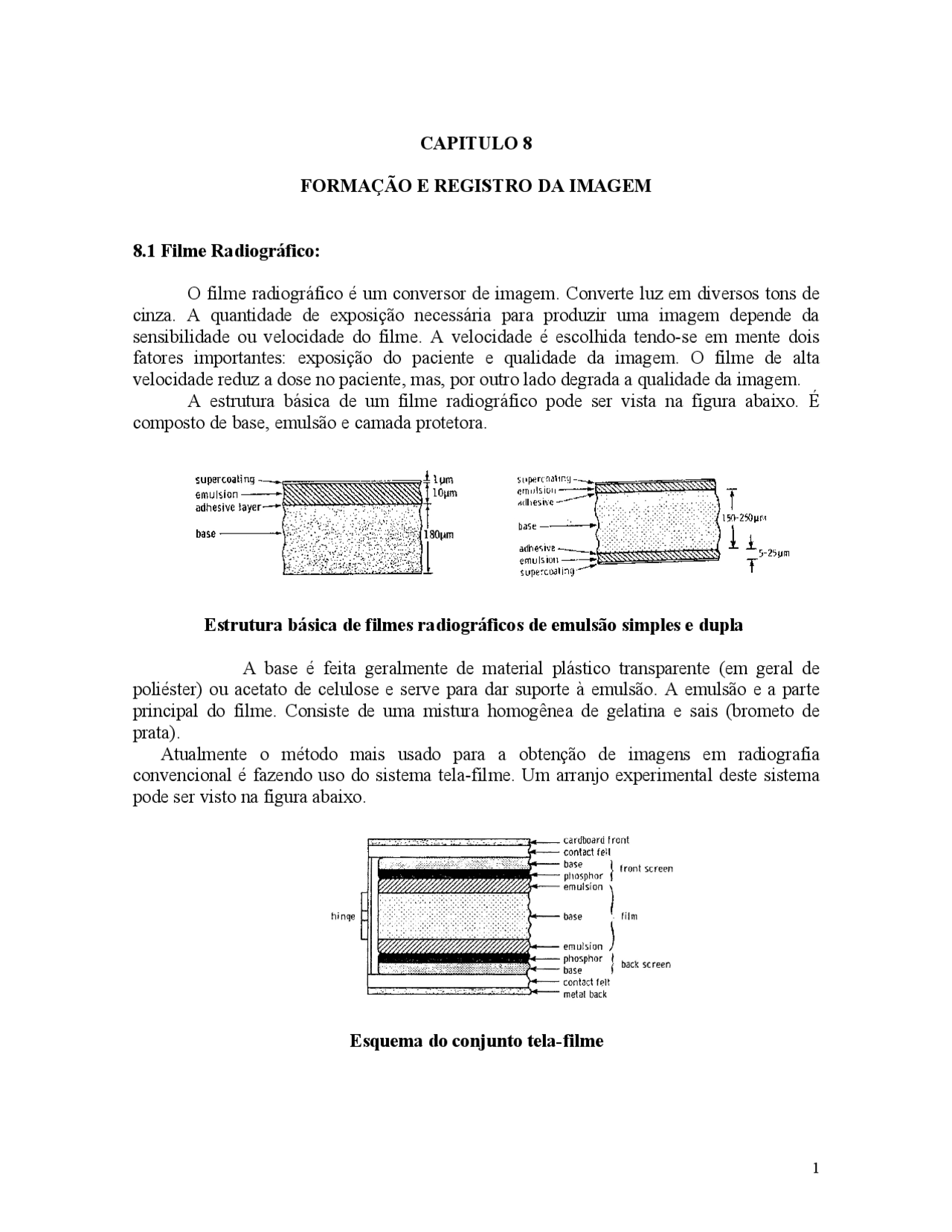

CAPITULO 8
FORMAÇÃO E REGISTRO DA IMAGEM
8.1 Filme Radiográfico:
O filme radiográfico é um conversor de imagem. Converte luz em diversos tons de
cinza. A quantidade de exposição necessária para produzir uma imagem depende da
sensibilidade ou velocidade do filme. A velocidade é escolhida tendo-se em mente dois
fatores importantes: exposição do paciente e qualidade da imagem. O filme de alta
velocidade reduz a dose no paciente, mas, por outro lado degrada a qualidade da imagem.
A estrutura básica de um filme radiográfico pode ser vista na figura abaixo. É
composto de base, emulsão e camada protetora.
Estrutura básica de filmes radiográficos de emulsão simples e dupla
A base é feita geralmente de material plástico transparente (em geral de
poliéster) ou acetato de celulose e serve para dar suporte à emulsão. A emulsão e a parte
principal do filme. Consiste de uma mistura homogênea de gelatina e sais (brometo de
prata).
Atualmente o método mais usado para a obtenção de imagens em radiografia
convencional é fazendo uso do sistema tela-filme. Um arranjo experimental deste sistema
pode ser visto na figura abaixo.
Esquema do conjunto tela-filme
