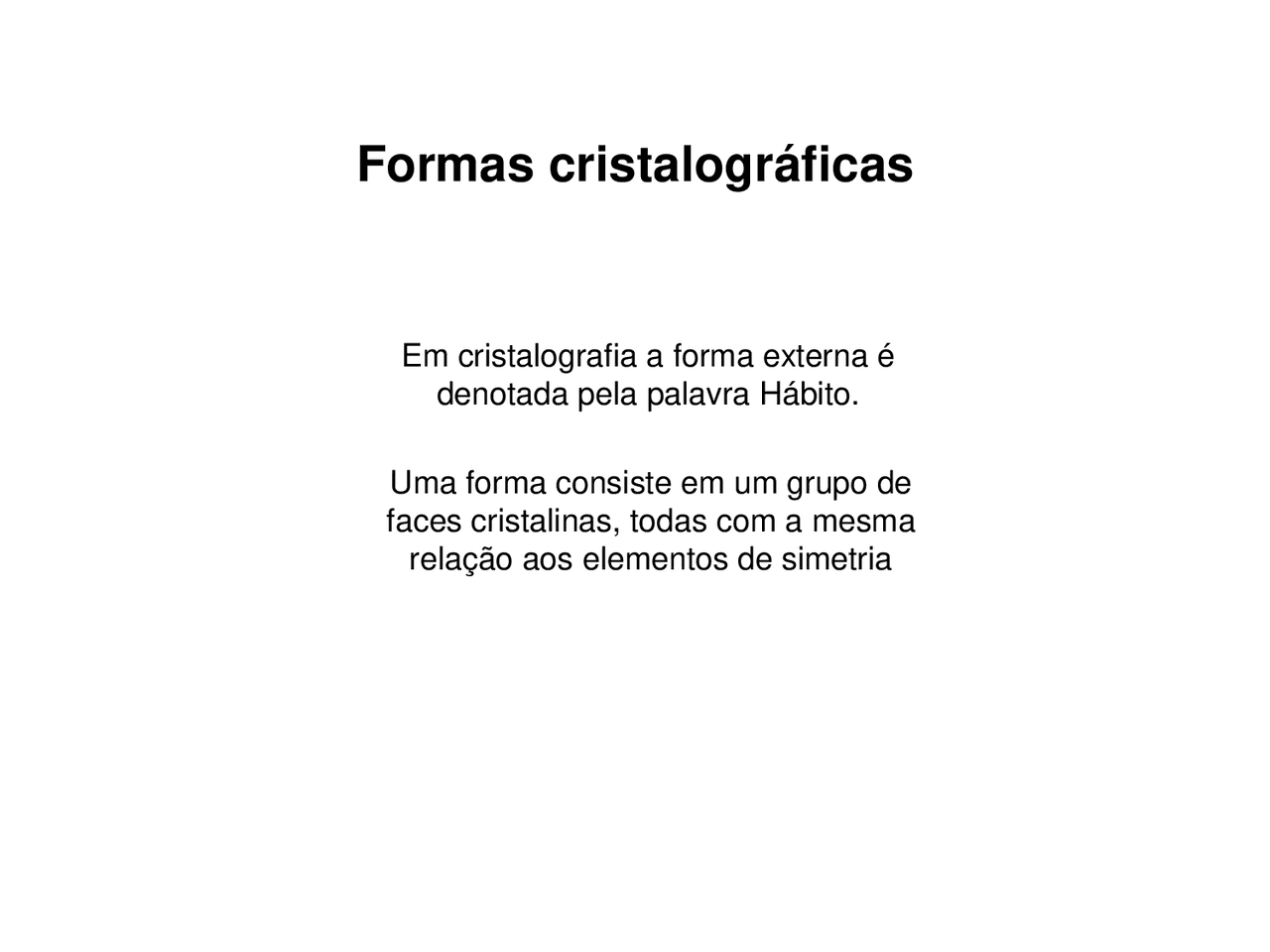

Em cristalografia a forma externa é denotada pela palavra Hábito. Uma forma consiste em um grupo de faces cristalinas, todas com a mesma relação aos elementos de simetria

Nomenclatura: Groth 1895 Modificado por A. E. Rogers 1935 Reconhece 48 formas com base nas relações angulares das faces. 32 formas gerais das 32 classes de cristais (ou grupos pontuais) 10 formas especiais, fechadas, dos sistema cúbico 6 formas abertas especiais (prismas do sistema hexagonal e tetragonal)

Formas cristalográficas – não isométricas

Pédio – forma composta por uma única face (1) Pinacoide – forma aberta composta de duas faces paralelas (2) Domo – forma com duas faces simétricas não paralelas em relação a um espelho (3) Esfenoide – Duas faces simétricas não paralelas em relação a um E 2 (4) Prisma – Forma aberta composta por 3, 4, 6, 8 ou 12 faces todas paralelas ao mesmo eixo (5-11) Pirâmide – Forma aberta composta por 3, 4, 6, 8 ou 12 que se encontram em um ponto (12-18) Bipirâmide – Forma fechada tendo 6, 8, 12, 16 ou 24 faces sendo a junção de duas pirâmides (19-25) Trapezoedro – Forma fechada com 6, 8 ou 12 faces, sendo 3, 4 ou 6 faces superiores deslocadas em relação as faces inferiores (26-28)

Pédio – uma face (1) Pinacoide – duas faces paralelas (2) Domo – duas faces simétricas não paralelas em relação a um espelho (3) Esfenoide – Duas faces simétricas não paralelas em relação a um E 2 (4) Prisma – Forma aberta composta por 3, 4, 6, 8 ou 12 faces todas paralelas ao mesmo eixo (5-11) Formas não isométricas

Formas não isométricas Bipirâmide – Forma fechada tendo 6, 8, 12, 16 ou 24 faces sendo a junção de duas pirâmides (19-25)

Formas não isométricas Trapezoedro – Forma fechada com 6, 8 ou 12 faces, sendo 3, 4 ou 6 faces superiores deslocadas em relação as faces inferiores (26-28) Escalenoedro – Forma fechada com 8 ou 12 faces (29-30) Tetragonal: E 4 +i Hexagonal: E 3 +

Formas isométricas

Formas isométricas
