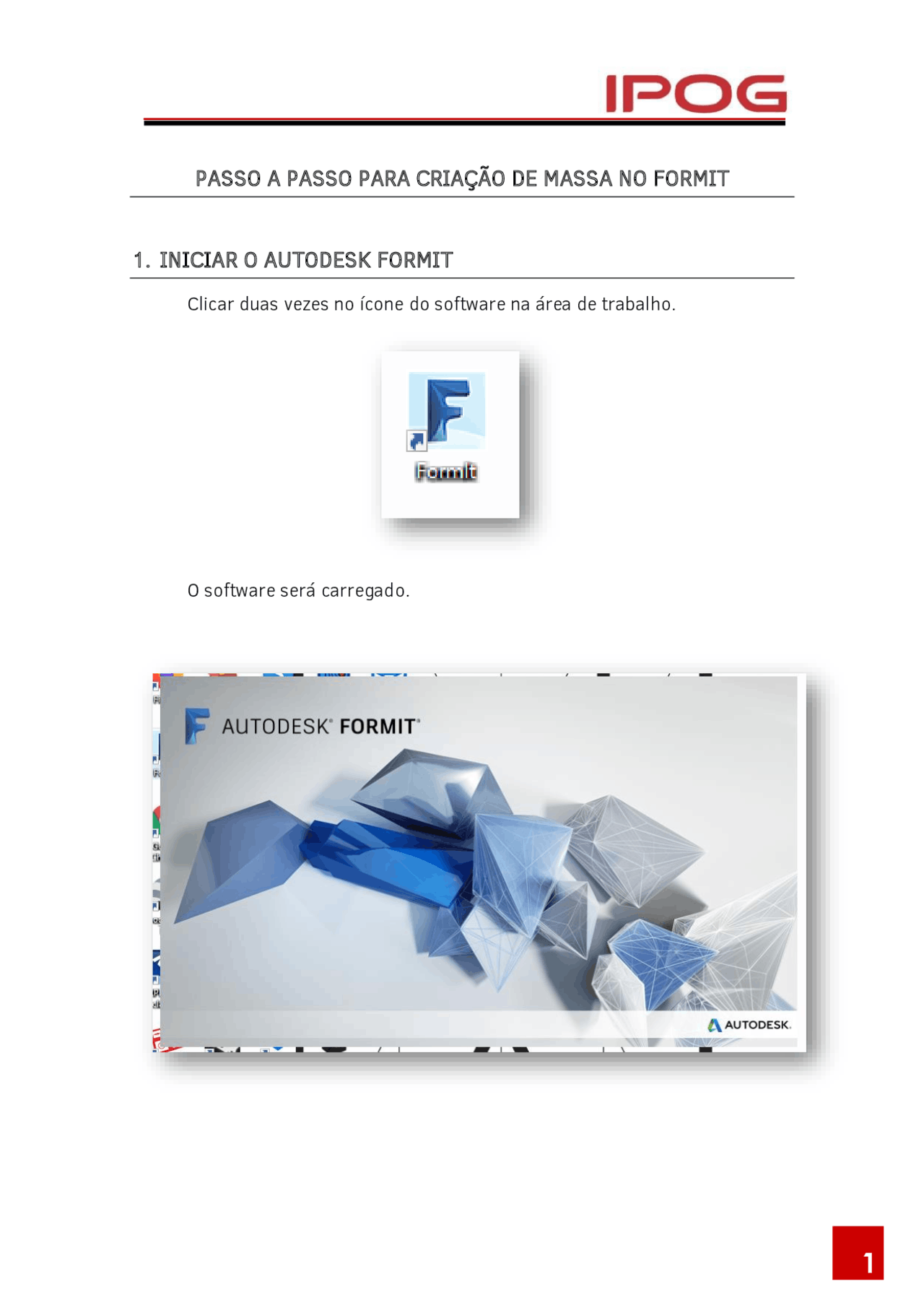

PASSO A PASSO PARA CRIAÇÃO DE MASSA NO FORMIT

1. INICIAR O AUTODESK FORMIT

Clicar duas vezes no ícone do software na área de trabalho. O software será carregado.

Fazer login em sua conta da Autodesk. Utilizar email e senha previamente cadastrados na Autodesk.

2. CONFIGURAÇÕES INICIAIS

2.1. SELEÇÃO DA UNIDADE MÉTRICA

Clicar na engrenagem e selecionar a unidade métrica adequada ao seu trabalho. Neste caso, iremos utilizar “metros”. Clicar no Menu “Settings” (engrenagem) – Units – Metric (meters); Após selecionar a unidade métrica desejada, basta clicar fora da caixinha de opções.

2.2. BARRAS DE FERRAMENTAS

Clicar no menu “Window”, uma lista de opções de barras de ferramentas irá aparecer. Marcaremos os itens abaixo da linha horizontal, sendo eles: Properties; Levels; Visual Styles.

2.3. EXIBIÇÃO DO NORTE

Como em qualquer projeto, devemos exibir o Norte, para tanto, devemos clicar no Menu Visual Styles, que foi uma das barras de ferramentas que acabamos de instalar. Ele é o terceiro menu do lado direito da tela, representado por um óculos de sol.

Ao clicarmos sobre o Menu Visual Styles, uma nova barra de ferramentas será exibida. Devemos então clicar sobre o submenu ENVIRONMENT, representado por um eixo cartesiano. Clicar sobre a caixinha “North Arrow” para habilitar a visualização do NORTE.

3. CRIAÇÃO DA MASSA DO EDIFÍCIO IPOG

3.1. DESENHANDO A BASE DA MASSA

Na barra de desenho, utilizaremos o comando “Line (L)” Clicando em qualquer ponto da superfície de trabalho, desenharemos uma linha paralela ao eixo X (eixo vermelho), medindo 28,72m. Movendo o mouse para a direita, perceba que o tamanho da linha começa a aparecer, e que a mesma está vermelha, indicando que realmente estamos desenhando paralelamente ou eixo X.

Basta então que digitemos a medida que a linha deve ter, neste momento uma nova janela irá abrir, para que a medida seja digitada, e então apertamos ok. Basta agora que continuemos a desenhar, repetindo os mesmos passos, posicionando o mouse de forma a deixar as linhas paralelas aos eixos X e Y. As próximas medidas são: 5,24 m para baixo (eixo Y)

26,62 m para esquerda (eixo X) 5,80 m para cima (eixo Y)

1,05 m para a esquerda (eixo X) E finalmente, fechar a geometria, clicando sobre o ponto inicial, e posteriormente clicando no botão ESC do teclado.

3.2. CRIANDO OS PAVIMENTOS

O Edifício IPOG possui 15 pavimentos tipo, com altura de pé direito de 3 metros, totalizando 45 metros de altura (torre), sem contar com o pavimento térreo e o mezanino. Vamos “levantar” o edifício....... Posicionando o mouse sobre o plano criado, o mesmo ficará azul. Ao clicarmos uma vez sobre o plano, perceba que o ícone do mouse muda de uma SETA para uma MÃO com duas flechinhas. Ao clicarmos mais uma vez sobre o plano e arrastarmos o mesmo “para cima” no sentido do eixo azul (eixo Z), o plano passa a ser extrudado.

E assim como foi feito para as linhas, basta que digitemos o valor da altura da extrusão, que no nosso caso, serão 45 metros, e clicar em OK ou ENTER. E o plano passa a assumir a forma de um prisma, com 45 metros de altura, e neste momento, temos a nossa massa criada. Para finalizar o comando, basta que cliquemos no ESC.

Os vértices....... E as faces..... Para agruparmos tudo, na barra de desenho, utilizaremos o comando “Create Group (Alt + G)”

Clicamos no comando, e então selecionamos toda a nossa massa, da esquerda para a direita. Notem que no canto superior esquerdo, apareceu uma caixa de mensagem, indicando que alguma ação de modificação está prestes a ser realizada. Após ser selecionada, basta que cliquemos no confirmar 
