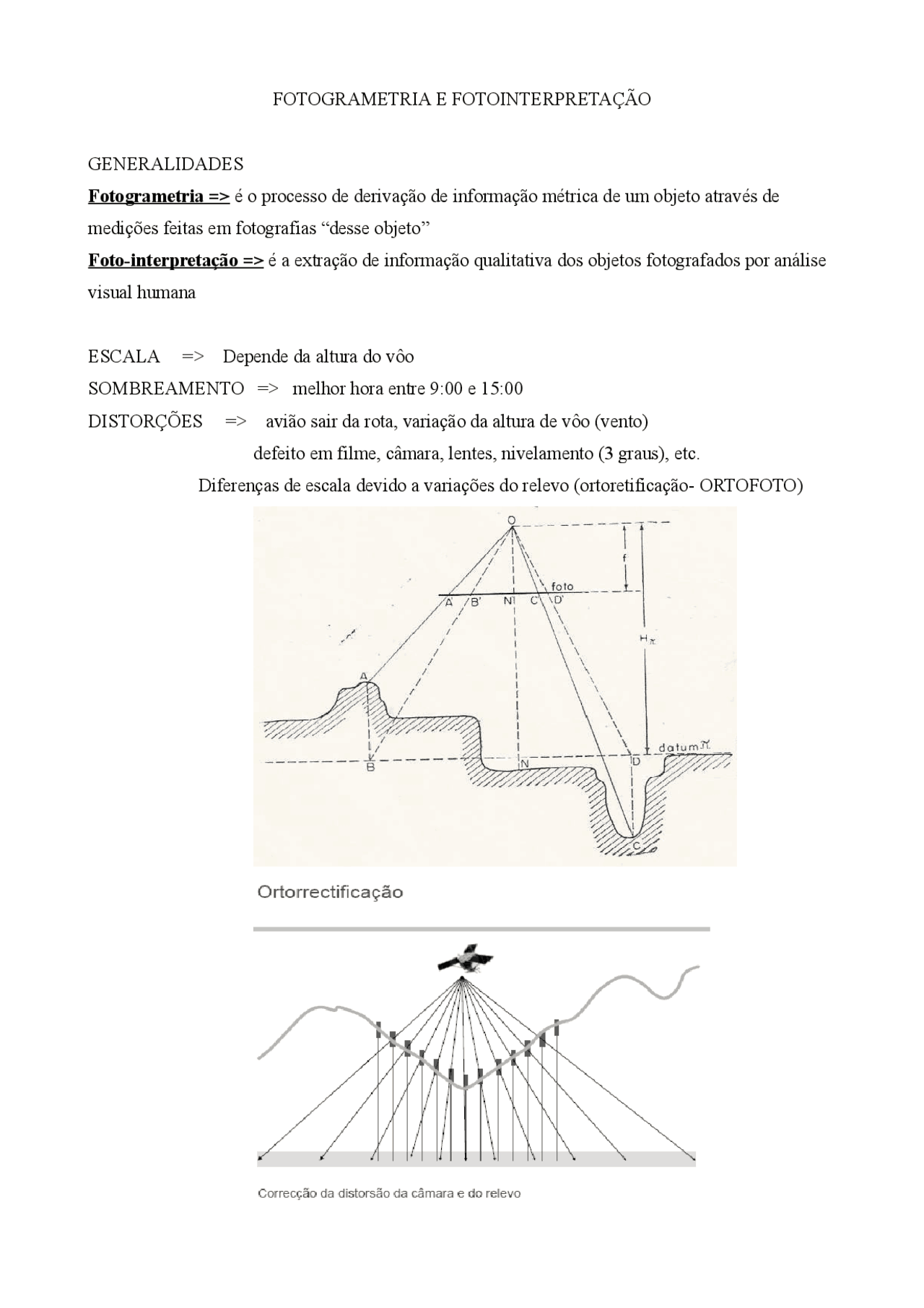

FOTOGRAMETRIA E FOTOINTERPRETAÇÃO
GENERALIDADES
Fotogrametria => é o processo de derivação de informação métrica de um objeto através de medições feitas em fotografias “desse objeto” Foto-interpretação => é a extração de informação qualitativa dos objetos fotografados por análise visual humana ESCALA => Depende da altura do vôo SOMBREAMENTO => melhor hora entre 9:00 e 15: DISTORÇÕES => avião sair da rota, variação da altura de vôo (vento) defeito em filme, câmara, lentes, nivelamento (3 graus), etc. Diferenças de escala devido a variações do relevo (ortoretificação- ORTOFOTO)
MOSAICOS
Recobrimento longitudinal = 60%; lateral = 30%.
Exemplo: a fotografia aérea tem uma dimensão útil de 23 cm (l).
Mosaicos controlados: fotografias retificadas e devidamente posicionadas em relação ao datum tanto horizontal como vertical e suficiente número de pontos de controle para a retificação correta. Mosaicos não controlados: usam fotos originais, eventualmente alterando-se a escala, sem a preocupação de retificá-la sobre o terreno. Estas fotos não servem para os mapeamentos temáticos. Mosaicos semi-controlados: expressa uma coletânea de fotos não retificadas, mas de escala homogênea ou vice-versa. ESTEREOSCOPIA VISÃO ESTEROSCÓPICA - de modo simplificado refere-se ter visão em três dimensões. Par de fotografias com sobreposição de áreas e com diferente perspectiva Uso de lentes (estereoscópio). Paralaxe = profundidade É possível com o uso de equipamentos medir altitudes com boa precisão MÉTODO DO ESTEREOSCÓPIO DE LENTES Par de lentes convergentes = > efeito de profundidade
MÉTODO DO ESTEREOSCÓPIO DE ESPELHO Par de espelhos e de prismas que permite maior afastamento das fotografias. Facilidade e agilidade para trabalhar. Os métodos geram um exagero de estereoscopia. Relevo apresenta-se mais declivoso como na realidade. FASES DA FOTOINTERPRETAÇÃO Depende dos fatores:
- fotointérprete;
- o propósito, objetivo ou finalidade da fotointerpretação;
- as fotografias disponíveis;
- o instrumental utilizado;
- a escala e prescrições do mapa;
- A correlação terrestre ou outros levantamentos existentes (bibliografia, mapas ou sensores remotos). INTERPRETAÇÃO
- detecção;
- reconhecimento e identificação;
- delimitação;
- análise;
- classificação;
- conclusão.
ELEMENTOS DE RECONHECIMENTO Observa-se que a vista vertical ou quase vertical de um objeto pode ser bastante confusa, porém, com o auxílio dessas técnicas o reconhecimento pode ser bastante facilitado. São os seguintes os elementos de reconhecimento ou fatores guias da fotointerpretação:
- Tonalidade =>características reflectivas do objeto dentro do espectro registrado. - Textura => É a impressão visual da rugosidade, aspereza ou suavidade, causada pela variação ou uniformidade dos tons de cinza ou da cor. É produzida por um conjunto de características muito pequenas para serem detectadas individualmente: tais como folhas de árvores; pequenas rochas, gramíneas. - Tamanho => Em 2D o tamanho de um objeto é definido pelas dimensões de sua superfície. - Forma => Descreve a aparência externa ou a configuração de um objeto, pois a vista apresentada, é uma vista superior. Formas características de aspectos humanos e culturais são geometricamente regulares, em contraposição às formas naturais, irregulares e dispersas.
- Sombra => É um elemento bastante importante para a fotointerpretação, por fornecer uma impressão sobre a altura do objeto, e por contribuir para a sua identificação. Sombras de nuvens podem ser muito negativas ou de encostas muito ingremes. Dependerá do horário de imageamento. - Padrão=> Caracterizado pela união ou extensão das formas visuais. A repetição de uma certa forma é uma característica de muitas feições humanas e algumas naturais. Plantações de laranjas, loteamentos, cidades, estruturas geológicas, sistema de drenagem podem apresentar padrões retilíneos ou organizados. urbanização Drenagem retangular Drenagem meândrica - Densidade => Caracterizada pela freqüência de ocorrência e dependente da escala da foto. Para que a densidade seja mais próxima do real, é conveniente expressá-la em unidades do terreno. - Declividade=> Varia em intensidade. O ângulo de declive determina o tipo de vertente, mergulhos de camadas, superfícies e linhas inclinadas. Sua interpretação vai depender muito da visão estereoscópica do intérprete.
