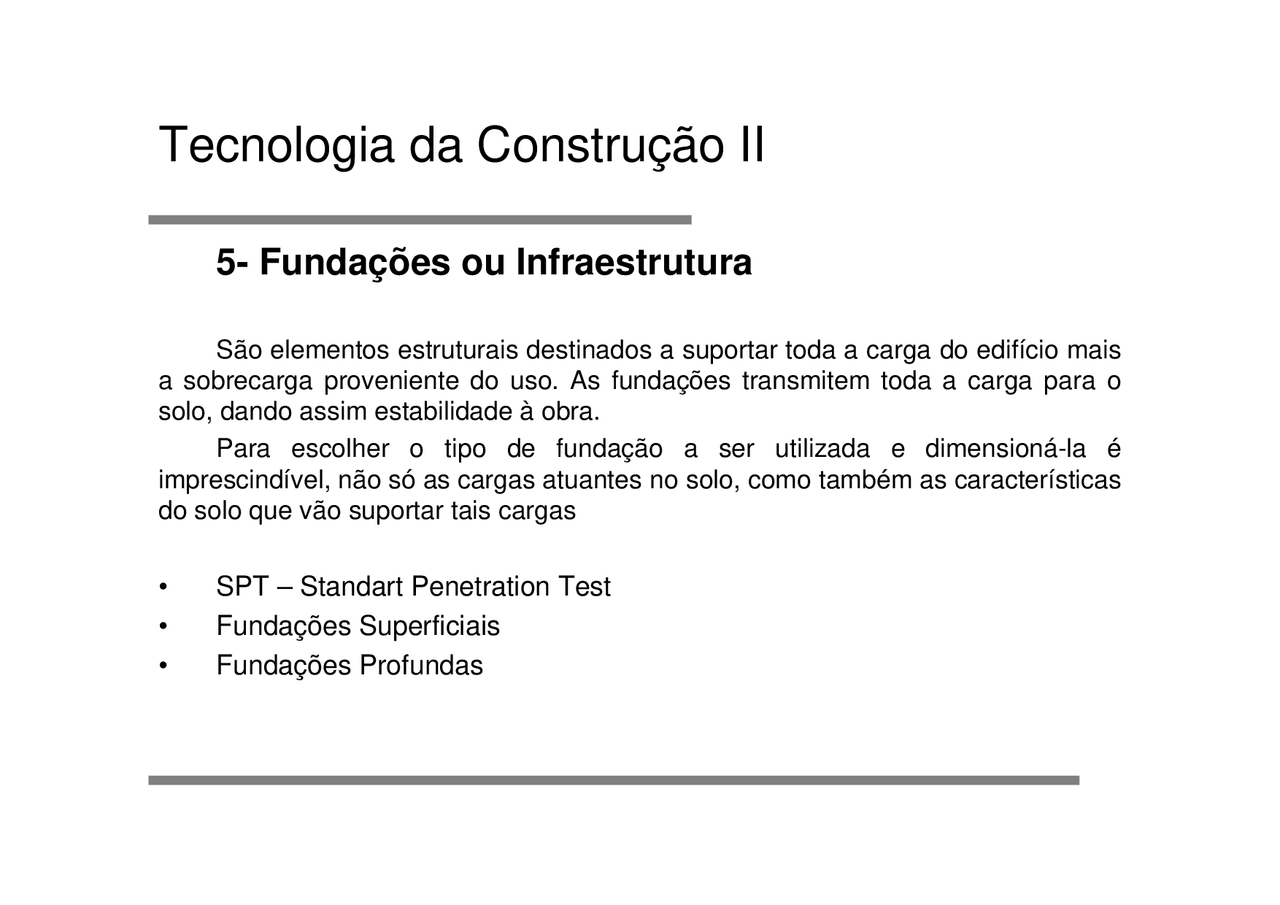

Tecnologia da Construção II
5- Fundações ou Infraestrutura São elementos estruturais destinados a suportar toda a carga do edifício mais
a sobrecarga proveniente do uso. As fundações transmitem toda a carga para osolo, dando assim estabilidade à obra.
Para
escolher
o
tipo
de
fundação
a
ser
utilizada
e
dimensioná-la
é
imprescindível, não só as cargas atuantes no solo, como também as característicasdo solo que vão suportar tais cargas •^
SPT – Standart Penetration Test
-^
Fundações Superficiais
-^
Fundações Profundas
5.1- SPT – Standart Penetration Test Para
escolher
o
tipo
de
fundação
adequada
para
receber
um
determinado carregamento de uma estrutura, e dimensioná-la, é defundamental importância o conhecimento das características físicas eresistências do solo através da sondagem do terreno.
O SPT é reconhecidamente o mais popular, rotineira e econômica ferramenta de investigação, permitindo uma indicação da densidade dosolos granulares e da resistência de solos coesivos. Constitui umamedida
de
resistência
conjugada
com
sondagem
de
simples
reconhecimento.
No Brasil a prática é regida pela NBR 6484/1980, enquanto a
5 – Fundações interpretação é baseada na NBR 7250/1982.
5 – Fundações
O peso pesa 65kg, é colocado a 75cm de altura do barrilete.Primeiramente o furo é feito até a profundidade de 1m, então o amostrador é cravado em três atapas de 15 cm com a contagem dos golpes para cadaetapa. Após a cravação o amostrador é retirado com a amostra do solo.
5 – Fundações
0 m0 m Escavaçãocom trado -1 m Cravação do amostrador^ -1,45 mOperação de avanço com lavagem -2 mCravação do amostrador
5.2.1- Sapata Isolada Podem ser simples ou armadas, recebendo carga de pilares e/ou
5 – Fundaçõesvigas baldrame.
5 – Fundações
5.2.1- Sapata Isolada
5 – Fundações
5.2.1- Sapata Isolada
5 – Fundações
5.2.1- Sapata Isolada Na locação da obra será definido o eixo das paredes, e com a
utilização do projeto das fundações, o ponto onde será localizada asapata.
A sapata isolada recebe a carga dos pilares e das vigas baldrame exatamente no seu centro de gravidade e transmite para o solo.
5 – Fundações
5.2.2- Sapata Corrida Sapata corrida é uma viga normalmente em formato trapezoidal
que transmite a carga das paredes diretamente ao solo. É utilizado emobras pequenas, sem a utilização de pilares na estrutura.
5 – Fundações
5.2.2- Sapata Corrida Sapata corrida é uma viga em formato trapezoidal que transmite a
carga das paredes diretamente ao solo. É utilizado em obras pequenas,sem a utilização de pilares na estrutura.
5 – Fundações
5.2.3- Viga Baldrame Vigas em formato retangular que unem os pilares e fundações. São
executadas alinhadas com os pilares e no mesmo eixo das paredes.
A função da viga baldrame é transmitir as cargas das paredes para a fundação e unir os elementos da fundação.
5 – Fundações
5.2.3- Viga Baldrame Ex: Acima do nível do terreno
5 – Fundações
5.2.4- Radier Para a execução deve-se:
-^
Apiloar o terreno para recebimento da fundação;
-^
Ter certeza que o terreno está perfeitamente nivelado;
-^
Executar camada de pelo menos 5cm de concreto magro;
-^
Prever espaçadores entre a camada inferior da armadura e a base de assentamento, para garantia do recobrimento.•^
Prever espaçadores entre a armadura inferior e superior para garantir
o
espaço entre as armaduras previsto em projeto.
5 – Fundações
5.2.4- Radier
