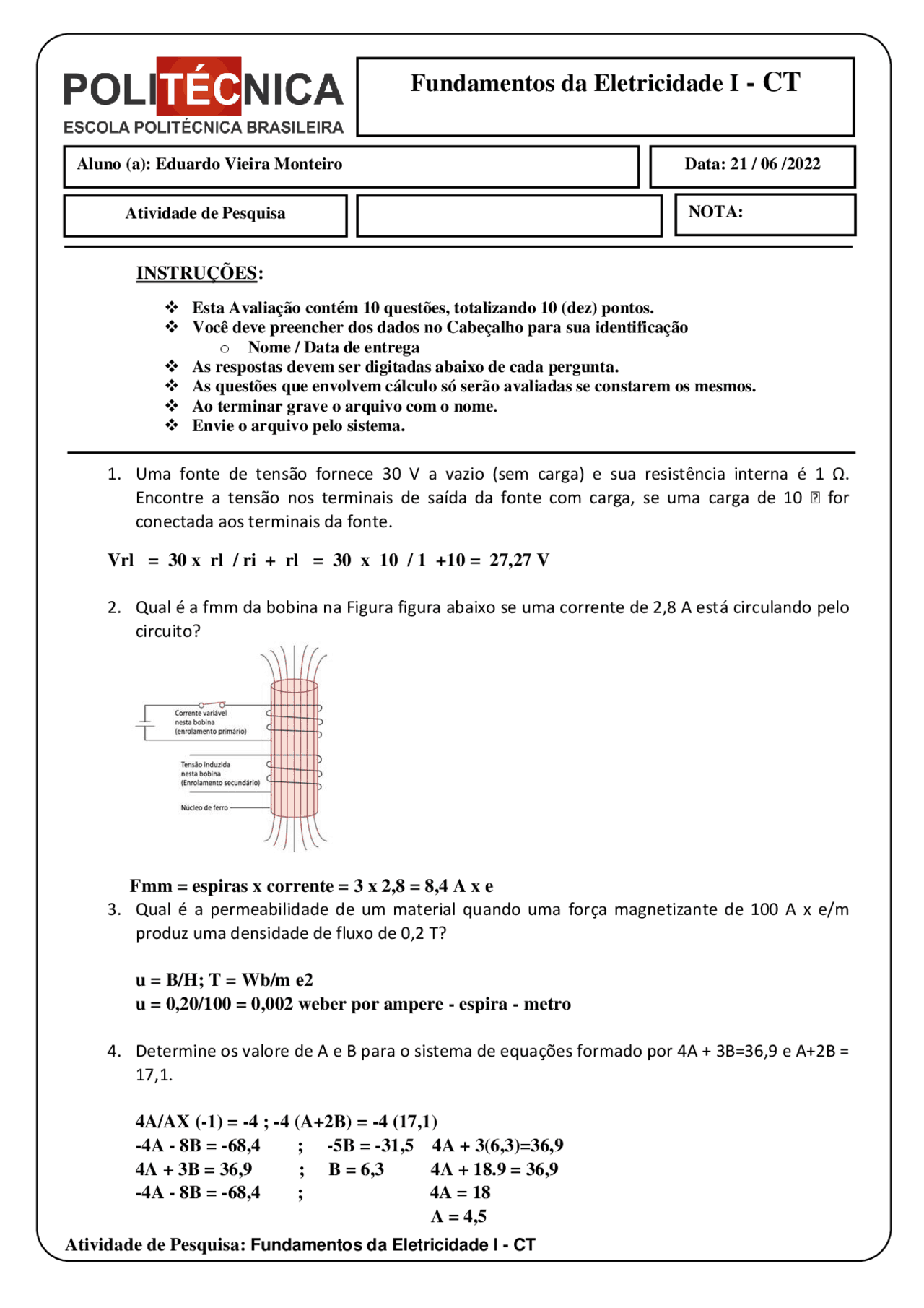

Atividade de Pesquisa: Fundamentos da Eletricidade I - CT
1. Uma fonte de tenso fornece 30 V a vazio (sem carga) e sua resistência interna 1 Ω.
Encontre a tenso nos terminais de sada da fonte com carga, se uma carga de 10 􏰉 for
conectada aos terminais da fonte.
Vrl = 30 x rl / ri + rl = 30 x 10 / 1 +10 = 27,27 V
2. Qual a fmm da bobina na Figura figura abaixo se uma corrente de 2,8 A est circulando pelo
circuito?
Fmm = espiras x corrente = 3 x 2,8 = 8,4 A x e
3. Qual a permeabilidade de um material quando uma fora magnetizante de 100 A x e/m
produz uma densidade de fluxo de 0,2 T?
u = B/H; T = Wb/m e2
u = 0,20/100 = 0,002 weber por ampere - espira - metro
4. Determine os valore de A e B para o sistema de equaes formado por 4A + 3B=36,9 e A+2B =
17,1.
4A/AX (-1) = -4 ; -4 (A+2B) = -4 (17,1)
-4A - 8B = -68,4 ; -5B = -31,5 4A + 3(6,3)=36,9
4A + 3B = 36,9 ; B = 6,3 4A + 18.9 = 36,9
-4A - 8B = -68,4 ; 4A = 18
A = 4,5
Fundamentos da Eletricidade I - CT
Aluno (a): Eduardo Vieira Monteiro
Data: 21 / 06 /2022
Atividade de Pesquisa
NOTA:
Esta Avaliação contém 10 questões, totalizando 10 (dez) pontos.
Você deve preencher dos dados no Cabeçalho para sua identificação
oNome / Data de entrega
As respostas devem ser digitadas abaixo de cada pergunta.
As questões que envolvem cálculo só serão avaliadas se constarem os mesmos.
Ao terminar grave o arquivo com o nome.
pf2

Pré-visualização parcial do texto

Baixe Fundamentos da Eletricidade I e outras Exercícios em PDF para Física, somente na Docsity!

Atividade de Pesquisa: Fundamentos da Eletricidade I - CT

  1. Uma fonte de tensã o fornece 30 V a vazio (sem carga) e sua resistência interna é 1 Ω. Encontre a tensã o nos terminais de saí da da fonte com carga, se uma carga de 10 􏰉 for conectada aos terminais da fonte. Vrl = 30 x rl / ri + rl = 30 x 10 / 1 +10 = 27,27 V
  2. Qual é a fmm da bobina na Figura figura abaixo se uma corrente de 2,8 A est á circulando pelo circuito? Fmm = espiras x corrente = 3 x 2,8 = 8,4 A x e
  3. Qual é a permeabilidade de um material quando uma forç a magnetizante de 100 A x e/m produz uma densidade de fluxo de 0,2 T? u = B/H; T = Wb/m e u = 0,20/100 = 0,002 weber por ampere - espira - metro
  4. Determine os valore de A e B para o sistema de equaç õ es formado por 4A + 3B=36,9 e A+2B = 17,1. 4A/AX (-1) = - 4 ; - 4 (A+2B) = - 4 (17,1)
    • 4A - 8B = - 68,4 ; - 5B = - 31,5 4A + 3(6,3)=36, 4A + 3B = 36,9 ; B = 6,3 4A + 18.9 = 36,
    • 4A - 8B = - 68,4 ; 4A = 18 A = 4,

Fundamentos da Eletricidade I - CT

Aluno (a): Eduardo Vieira Monteiro Data: 21 / 06 / 2022 Atividade de Pesquisa NOTA: INSTRUÇÕES: ❖ Esta Avaliação contém 10 questões, totalizando 10 (dez) pontos. ❖ Você deve preencher dos dados no Cabeçalho para sua identificação o Nome / Data de entrega ❖ As respostas devem ser digitadas abaixo de cada pergunta. ❖ As questões que envolvem cálculo só serão avaliadas se constarem os mesmos. ❖ Ao terminar grave o arquivo com o nome. ❖ Envie o arquivo pelo sistema.

Atividade de Pesquisa: Fundamentos da Eletricidade I - CT

  1. Considere o circuito da Figura abaixo para este exemplo. Nele, uma l âmpada de 8 V/ 0,5 A deve ser ligada a partir de uma bateria de 12,6 V. Especifique o valor de resistê ncia e potê ncia do resistor R1 a ser conectado em sé rie com a lâ mpada para permitir o correto funcionamento da lâ mpada. R1 = Vr1/Ir1 ; Vt = Vl1 + Vr1 ; It = Ir1 = Il1 ; Pr1 = Vr1 x Ir1 ; Ir1 = Il1 =0,5A Vt = Vl1 + Vr Vr1 = Vt - Vl1 = 12,6 - 8 = 4,6V R1 = 4,6/0,5 = 9,2r Pr1 = Vr1 x Ir1 = 4,6 x 0,5 = 2,3 W
  2. Que energia é armazenada numa bateria de 12 V (totalmente carregada) e de capacidade 90 Ah? E = V X I X t = 12 X 9 0 = 1134 W/h
  3. Uma lâ mpada miniatura tem resistê ncia de 99 ohms quando ligada. Sabendo-se que a tensã o nominal para funcionamento da l âmpada é 6,3 volts, qual é a potê ncia dissipada por ela? P = Ve2/R; P = (6,3)2 / 99 = 0,4 W
  4. Quanto tempo leva para que 12,5 x 10^18 el étrons deixem o terminal negativo de uma bateria, se o valor medido da corrente fornecida pela bateria é 0,5 A? 1C = 6,25 X 10 ^18 elétrons I = Q/t ; t = Q/I Q = 12,5 X 10^18/6,25 X 10^18 = 2C t = 2/0,5 = 4s
  5. Se 500 joules de energia e 100 newtons de forç a sã o necessá rios para mover um objeto de um ponto A até um ponto B, qual é a distâ ncia (ou o deslocamento) entre os dois pontos A e B? W= Força x Deslocamento ; D = W/Força 1 N/m = 1 J D = 500/100 = 5metros
  6. Qual é a potê ncia má xima dissipada por um resistor de 250Ω±10% se ele consumir 0,16A de uma fonte? Rmax = Rn + (Tr X Rn) = 250 + (0,1 x 250) = 275 r P = Ie2 X R = 0,16 X 0,16 X 275 = 7,04 W
