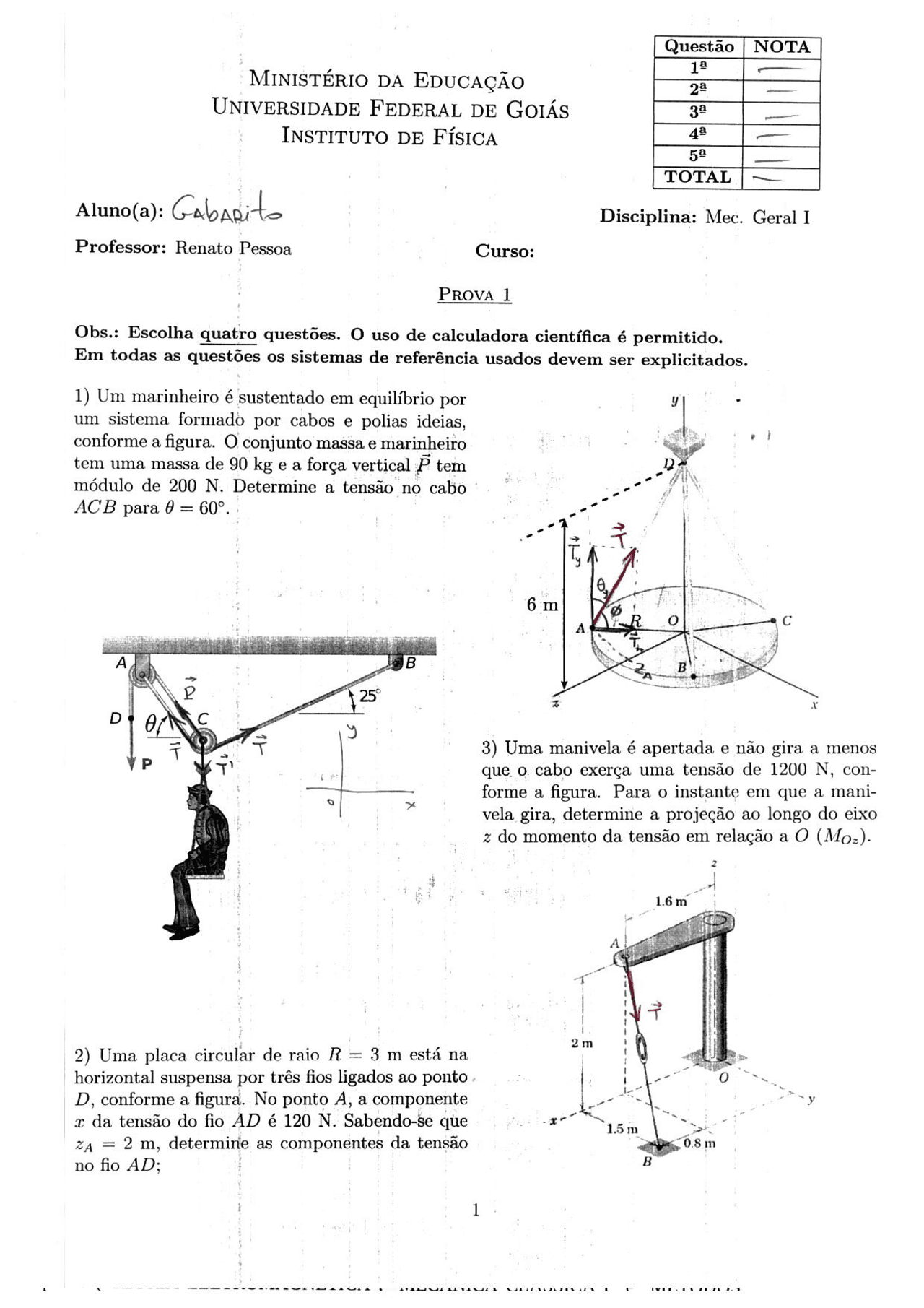

MINISTÉRIO DA EDUCAÇÃO UNIVERSIDADE FEDERAL DE GOIÁS INSTITUTO DE FÍSICA Aluno(a): Calongito Professor: Renato Pessoa Questão | NOTA 12 (fia 2 rem 3a es 42 — 52 Esses TOTAL | — Disciplina: Mec. Geral I Curso: Prova 1 Obs.: Escolha quatro questões. O uso de calculadora científica é permitido. Em todas as questões os sistemas de referência usados devem ser explicitados. 1) Um marinheiro é sustentado em equilíbrio por um sistema formado por cabos e polias ideias, conforme a figura. O conjunto massa e marinheiro tem uma massa de 90 kg e a força vertical P tem módulo de 200 N. Determine a tensão no cabo ACB para 6 = 60º. 2) Uma placa circular de raio R = 3 m está na horizontal suspensa por três fios ligados ao ponto D, conforme a figura. No ponto 4, a componente « da tensão do fio AD é 120 N. Sabendo-se que za = 2 m, determine as componentes da tensão no fio AD; 3) Uma manivela é apertada e não gira a menos que o cabo exerça uma tensão de 1200 N, con- forme a figura. Para o instante em que a mani- vela gira, determine a projeção ao longo do eixo z do momento da tensão em relação a O (Mo).
