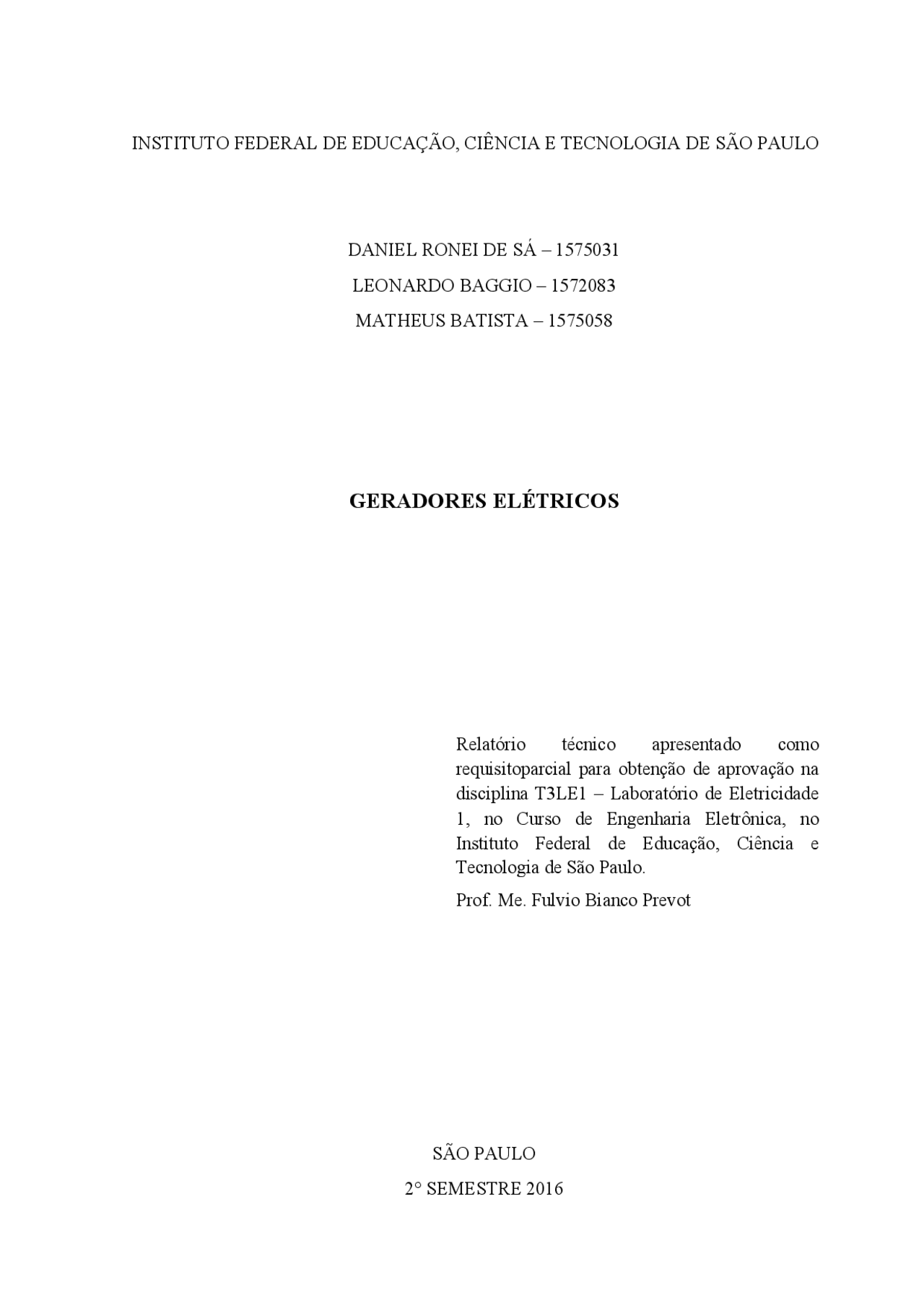

Relatório técnico apresentado como requisitoparcial para obtenção de aprovação na disciplina T3LE1 – Laboratório de Eletricidade 1, no Curso de Engenharia Eletrônica, no Instituto Federal de Educação, Ciência e Tecnologia de São Paulo. Prof. Me. Fulvio Bianco Prevot
Determinar experimentalmente a resistência interna, a força eletromotriz e a corrente de curto-circuito do gerador.
Figura 5 – Característica completa de um gerador real Na condição de curto-circuito, temos que:. A corrente de curto-circuito, bem como a resistência interna do gerador, deve ser obtida experimentalmente, ou seja, levantando a curva característica do gerador e extraindo dela esses dois parâmetros, conforme apresenta em seguida a figura 6. Figura 6 – Curva característica de um gerador real Em seguida, temos as equações que representam a resistência interna de um gerador e a corrente de curto-circuito, respectivamente:.
3.2. Procedimentos Experimentais A primeira etapa do experimento deu-se com a medição da resistência dos resistores que seriam utilizados durante o experimento. Utilizando o código de cores do fabricante dos resistores, foi possível identificar o valor da resistência nominal de cada um dos componentes, o valor foi preenchido na Tabela 1, em seguida foi medido o valor experimental das resistências, para essa etapa foi utilizado o ohmímetro, atentando-se a escala do equipamento para uma maior precisão do valor que estava sendo medido, o valor experimental foi preenchido na Tabela 1. Tabela 1 – Valores Nominais e Medidos da resistência dos Resistores. Resistores ܀ (^) ܑ ܀ ܀ ܀ ܀ ܀ ܀ ܀ૠ Nominal [Ω] 150 ± 5% 1,5k ± 5%
2k ± 5%
Medido [Ω] 148 1,48k^466 100 330 2k^707 Em seguida deu-se início a montagem do circuito que seria utilizado no experimento, conforme figura 7, onde R୧ é o resistor de 150Ω e R o resistor de carga. Figura 7 – Circuito utilizado para divisor de tensão. Com a montagem realizada, foi verificado se todas as conexões e então o circuito foi ligado a fonte, a qual, foi ajustada com a auxilio do multímetro para 6V. O mesmo circuito foi utilizado para 7 diferentes valores de R, sendo de Rଵ a R. Para cada montagem foi medido a tensão (d.d.p.) em cada resistor de carga e usando os valores medidos (d.d.p. e resistência) foi calculado a corrente elétrica no resistor R, conforme Tabela 2. Tabela 2 – Valores Medidos da d.d.p nos Resistores e Corrente experimental nos Resistores. ࡾࡸ[Ω] ࡾࡸ = ܀ ࡾࡸ = ܀ ࡾࡸ = ܀ ࡾࡸ = ܀ ࡾࡸ = ܀ ࡾࡸ = ܀ ࡾࡸ = ܀ૠ V [V] 5,472^ 4,545^ 2,389^ 4,154^ 5,613^ 4,980^ 3, I [mA] 3,697 9,753 23,89 12,588 2,812 7,044 16,
151,9ߗ (em módulo), já o coeficiente linear “b” corresponde à força eletromotriz (f.e.m) simbolizada por E na equação do gerador, portanto temos que ܧ = 6,0449. A corrente de Curto
A partir deste experimento foi possível estudar o comportamento de um gerador elétrico e determinar valores como a força eletromotriz, resistência interna e corrente de curto-circuito de um gerador, valores importantes para saber como trabalhar com um determinado gerador ou fazer a análise e manutenção de circuitos. Os resultados obtidos nos cálculos da corrente de curto-circuito, força eletromotriz e resistência interna do gerador foram coerentes e próximos dos valores nominais e experimentais, porém não foram exatos, pois o método utilizado para o cálculo, método dos mínimos quadrados (MMQ), é uma aproximação linear aos pontos inscritos no gráfico 1, além disso existe também uma margem de erro para os equipamentos de medição utilizados. Considerando que se trata de um experimento de pequena escala que visa a introdução didática ao funcionamento de geradores elétricos, não houveram problemas quanto aos resultados e nem dificuldades em relação a montagem e realização do experimento, proporcionando o entendimento sobre como determinar a resistência interna do gerador, em que neste caso ficou coerente com o valor do resistor utilizado para simbolizar a resistência interna, a força eletromotriz, que também apresentou o valor esperado e o cálculo da corrente de curto-circuito, que nos indica a corrente máxima fornecida pela fonte.
