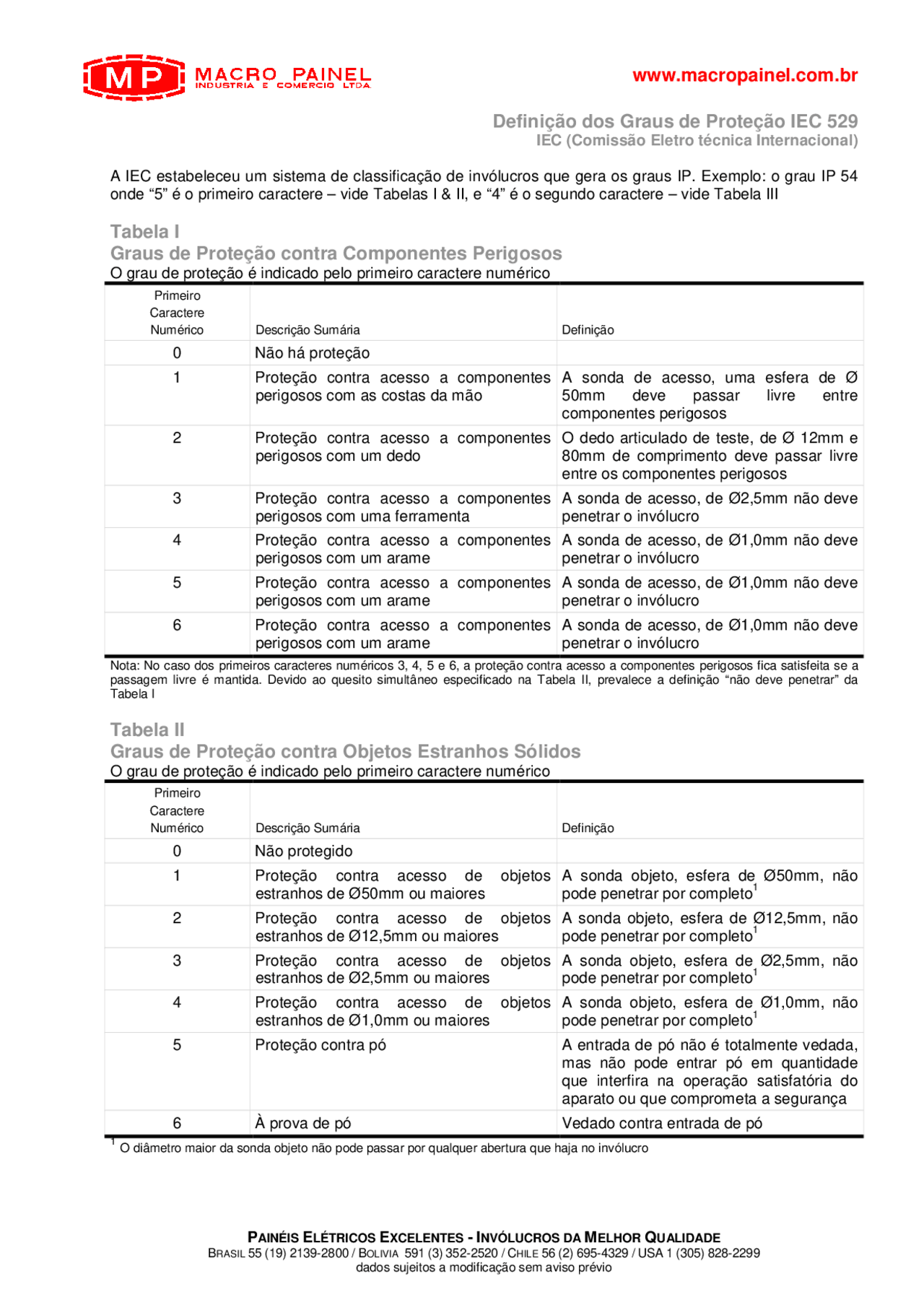

Definição dos Graus de Proteção IEC 529
IEC (Comissão Eletro técnica Internacional)
A IEC estabeleceu um sistema de classificação de invólucros que gera os graus IP. Exemplo: o grau IP 54
onde “5” é o primeiro caractere – vide Tabelas I & II, e “4” é o segundo caractere – vide Tabela III
Tabela I
Graus de Proteção contra Componentes Perigosos
O grau de proteção é indicado pelo primeiro caractere numérico
Primeiro
Caractere
Numérico
Descrição Sumária
Definição
0 Não há proteção
1 Proteção contra acesso a componentes
perigosos com as costas da mão A sonda de acesso, uma esfera de Ø
50mm deve passar livre entre
componentes perigosos
2 Proteção contra acesso a componentes
perigosos com um dedo O dedo articulado de teste, de Ø 12mm e
80mm de comprimento deve passar livre
entre os componentes perigosos
3 Proteção contra acesso a componentes
perigosos com uma ferramenta A sonda de acesso, de Ø2,5mm não deve
penetrar o invólucro
4 Proteção contra acesso a componentes
perigosos com um arame A sonda de acesso, de Ø1,0mm não deve
penetrar o invólucro
5 Proteção contra acesso a componentes
perigosos com um arame A sonda de acesso, de Ø1,0mm não deve
penetrar o invólucro
6 Proteção contra acesso a componentes
perigosos com um arame A sonda de acesso, de Ø1,0mm não deve
penetrar o invólucro
Nota: No caso dos primeiros caracteres numéricos 3, 4, 5 e 6, a proteção contra acesso a componentes perigosos fica satisfeita se a
passagem livre é mantida. Devido ao quesito simultâneo especificado na Tabela II, prevalece a definição “não deve penetrar” da
Tabela I
Tabela II
Graus de Proteção contra Objetos Estranhos Sólidos
O grau de proteção é indicado pelo primeiro caractere numérico
Primeiro
Caractere
Numérico
Descrição Sumária
Definição
0 Não protegido
1 Proteção contra acesso de objetos
estranhos de Ø50mm ou maiores A sonda objeto, esfera de Ø50mm, não
pode penetrar por completo
1
2 Proteção contra acesso de objetos
estranhos de Ø12,5mm ou maiores A sonda objeto, esfera de Ø12,5mm, não
pode penetrar por completo
1
3 Proteção contra acesso de objetos
estranhos de Ø2,5mm ou maiores A sonda objeto, esfera de Ø2,5mm, não
pode penetrar por completo
1
4 Proteção contra acesso de objetos
estranhos de Ø1,0mm ou maiores A sonda objeto, esfera de Ø1,0mm, não
pode penetrar por completo
1
5 Proteção contra pó A entrada de pó não é totalmente vedada,
mas não pode entrar pó em quantidade
que interfira na operação satisfatória do
aparato ou que comprometa a segurança
6 À prova de pó Vedado contra entrada de pó
1
O diâmetro maior da sonda objeto não pode passar por qualquer abertura que haja no invólucro
