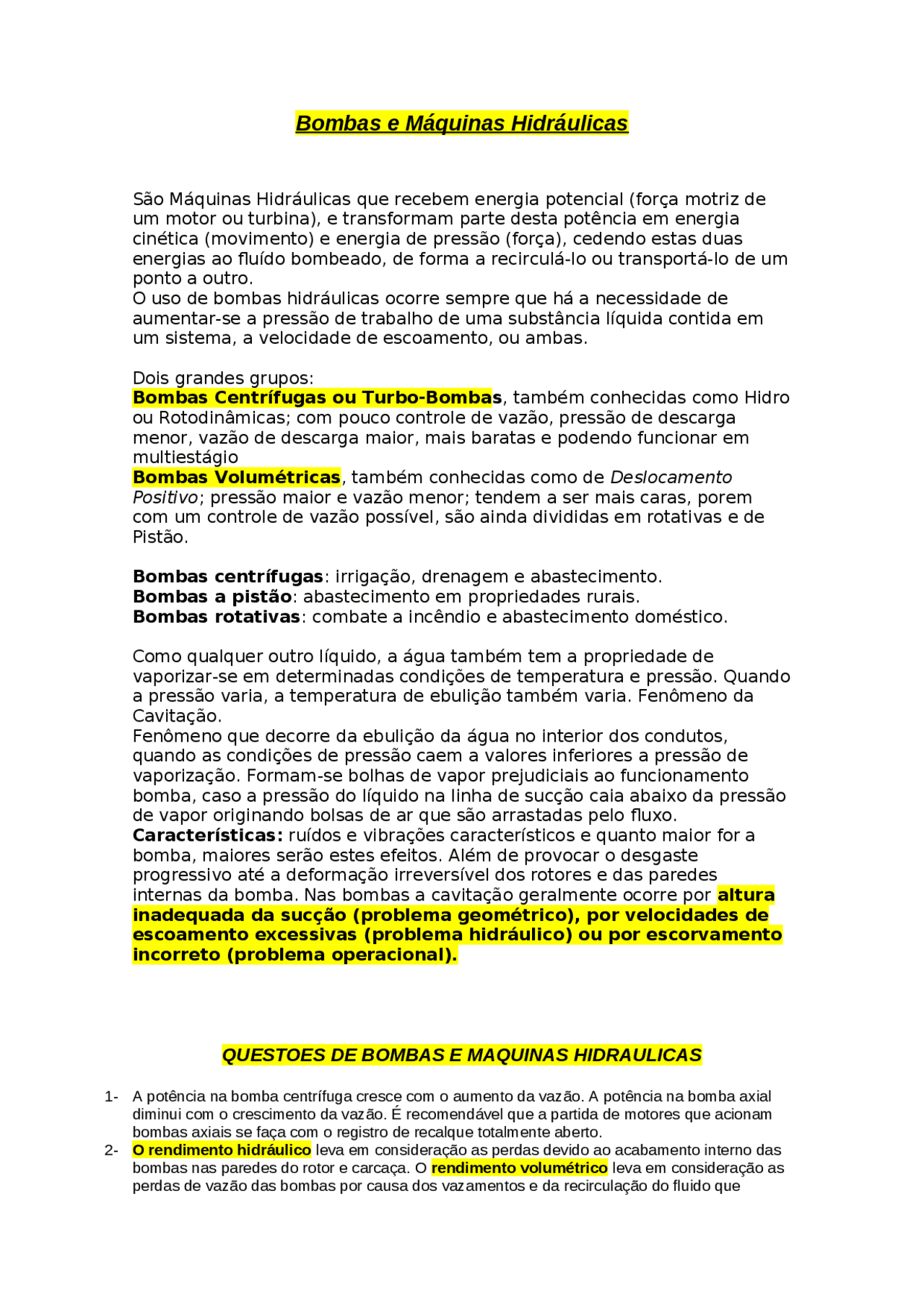

Bombas e Máquinas Hidráulicas
São Máquinas Hidráulicas que recebem energia potencial (força motriz de
um motor ou turbina), e transformam parte desta potência em energia
cinética (movimento) e energia de pressão (força), cedendo estas duas
energias ao fluído bombeado, de forma a recirculá-lo ou transportá-lo de um
ponto a outro.
O uso de bombas hidráulicas ocorre sempre que há a necessidade de
aumentar-se a pressão de trabalho de uma substância líquida contida em
um sistema, a velocidade de escoamento, ou ambas.
Dois grandes grupos:
Bombas Centrífugas ou Turbo-Bombas, também conhecidas como Hidro
ou Rotodinâmicas; com pouco controle de vazão, pressão de descarga
menor, vazão de descarga maior, mais baratas e podendo funcionar em
multiestágio
Bombas Volumétricas, também conhecidas como de Deslocamento
Positivo; pressão maior e vazão menor; tendem a ser mais caras, porem
com um controle de vazão possível, são ainda divididas em rotativas e de
Pistão.
Bombas centrífugas: irrigação, drenagem e abastecimento.
Bombas a pistão: abastecimento em propriedades rurais.
Bombas rotativas: combate a incêndio e abastecimento doméstico.
Como qualquer outro líquido, a água também tem a propriedade de
vaporizar-se em determinadas condições de temperatura e pressão. Quando
a pressão varia, a temperatura de ebulição também varia. Fenômeno da
Cavitação.
Fenômeno que decorre da ebulição da água no interior dos condutos,
quando as condições de pressão caem a valores inferiores a pressão de
vaporização. Formam-se bolhas de vapor prejudiciais ao funcionamento
bomba, caso a pressão do líquido na linha de sucção caia abaixo da pressão
de vapor originando bolsas de ar que são arrastadas pelo fluxo.
Características: ruídos e vibrações característicos e quanto maior for a
bomba, maiores serão estes efeitos. Além de provocar o desgaste
progressivo até a deformação irreversível dos rotores e das paredes
internas da bomba. Nas bombas a cavitação geralmente ocorre por altura
inadequada da sucção (problema geométrico), por velocidades de
escoamento excessivas (problema hidráulico) ou por escorvamento
incorreto (problema operacional).
QUESTOES DE BOMBAS E MAQUINAS HIDRAULICAS
1- A potência na bomba centrífuga cresce com o aumento da vazão. A potência na bomba axial
diminui com o crescimento da vazão. É recomendável que a partida de motores que acionam
bombas axiais se faça com o registro de recalque totalmente aberto.
2- O rendimento hidráulico leva em consideração as perdas devido ao acabamento interno das
bombas nas paredes do rotor e carcaça. O rendimento volumétrico leva em consideração as
perdas de vazão das bombas por causa dos vazamentos e da recirculação do fluido que
