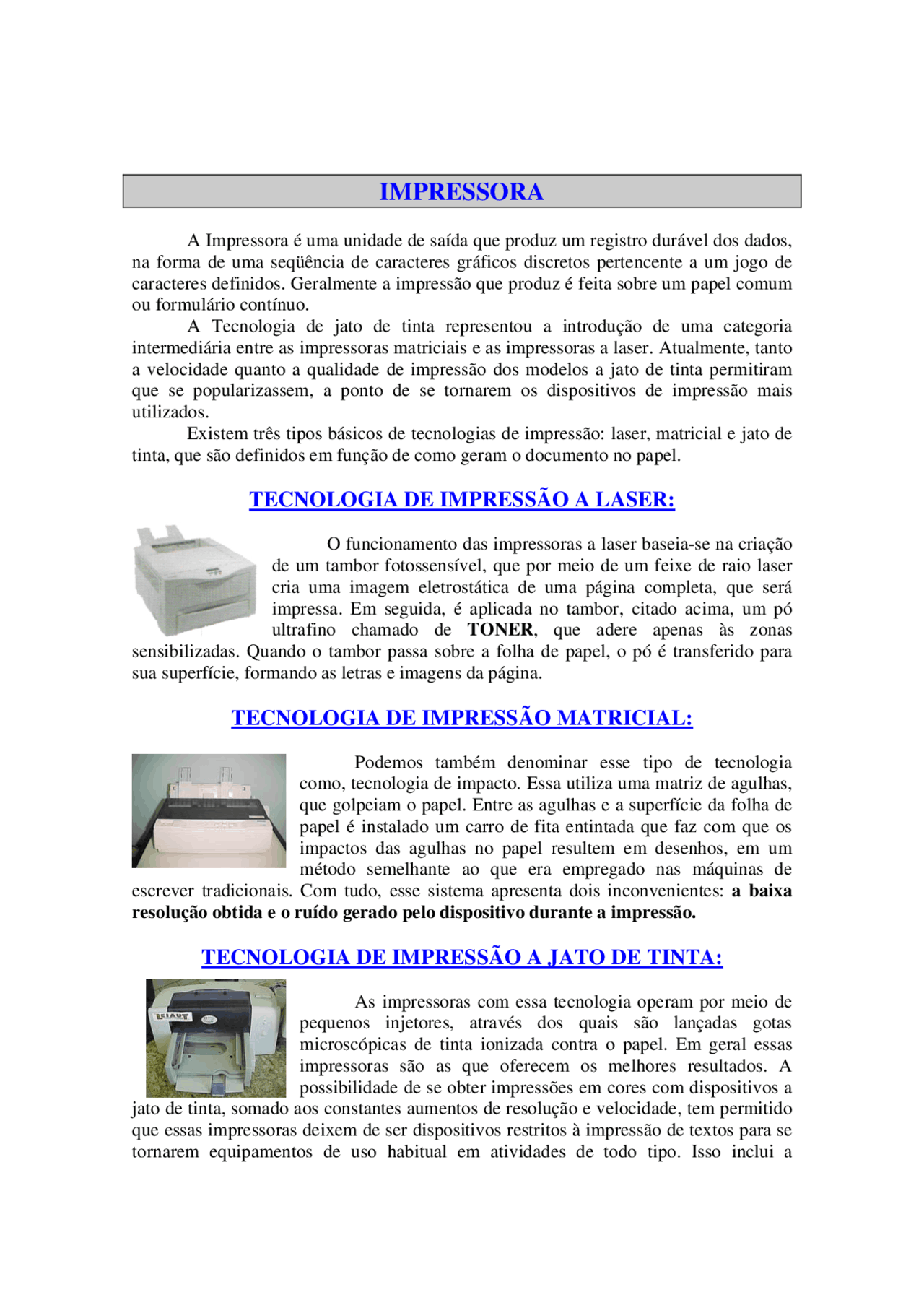

IMPRESSORA
A Impressora é uma unidade de saída que produz um registro durável dos dados, na forma de uma seqüência de caracteres gráficos discretos pertencente a um jogo de caracteres definidos. Geralmente a impressão que produz é feita sobre um papel comum ou formulário contínuo. A Tecnologia de jato de tinta representou a introdução de uma categoria intermediária entre as impressoras matriciais e as impressoras a laser. Atualmente, tanto a velocidade quanto a qualidade de impressão dos modelos a jato de tinta permitiram que se popularizassem, a ponto de se tornarem os dispositivos de impressão mais utilizados. Existem três tipos básicos de tecnologias de impressão: laser, matricial e jato de tinta, que são definidos em função de como geram o documento no papel.
TECNOLOGIA DE IMPRESSÃO A LASER:
O funcionamento das impressoras a laser baseia-se na criação de um tambor fotossensível, que por meio de um feixe de raio laser cria uma imagem eletrostática de uma página completa, que será impressa. Em seguida, é aplicada no tambor, citado acima, um pó ultrafino chamado de TONER , que adere apenas às zonas sensibilizadas. Quando o tambor passa sobre a folha de papel, o pó é transferido para sua superfície, formando as letras e imagens da página.
TECNOLOGIA DE IMPRESSÃO MATRICIAL:
Podemos também denominar esse tipo de tecnologia como, tecnologia de impacto. Essa utiliza uma matriz de agulhas, que golpeiam o papel. Entre as agulhas e a superfície da folha de papel é instalado um carro de fita entintada que faz com que os impactos das agulhas no papel resultem em desenhos, em um método semelhante ao que era empregado nas máquinas de escrever tradicionais. Com tudo, esse sistema apresenta dois inconvenientes: a baixa resolução obtida e o ruído gerado pelo dispositivo durante a impressão.
TECNOLOGIA DE IMPRESSÃO A JATO DE TINTA:
As impressoras com essa tecnologia operam por meio de pequenos injetores, através dos quais são lançadas gotas microscópicas de tinta ionizada contra o papel. Em geral essas impressoras são as que oferecem os melhores resultados. A possibilidade de se obter impressões em cores com dispositivos a jato de tinta, somado aos constantes aumentos de resolução e velocidade, tem permitido que essas impressoras deixem de ser dispositivos restritos à impressão de textos para se tornarem equipamentos de uso habitual em atividades de todo tipo. Isso inclui a
impressão de imagens fotográficas de extremo realismo que superam até mesmo os resultados obtidos nas impressoras a laser coloridas.
RESOLUÇÃO DE IMPRESSÃO:
O termo resolução é empregado para descrever a precisão com que um equipamento realiza a impressão. Todas as tecnologias de impressão geram imagens por meio da criação de uma série de pontos no papel. O tamanho e a quantidade desses pontos determinam a resolução de uma impressora e a qualidade do documento resultante. Ao se examinar, por exemplo, o texto impresso com a ajuda de um equipamento matricial, podem-se observar com facilidade os diferentes pontos que definem cada letra, já que seu tamanho é relativamente grande e uniforme. A resolução numa impressora é medida, como norma, em pontos por polegadas ou dpi (dots per inch). Esse valor se refere à quantidade máxima de pontos separados que a impressora é capaz de produzir para desenhar uma linha reta de uma polegada de comprimento. A maioria dos equipamentos usa a mesma resolução, tanto no modo horizontal como vertical, por isso se costuma fornecer um único valor.
EXEMPLO: Quando uma impressora jato de tinta possuir uma resolução de 600 dpi, isso quer dizer que, a impressora utilizará 600 x 600 = 360.000 pontos para desenhar um quadrado sólido de uma polegada de lado.
IMPRESSORA JATO DE TINTA
Como já foi dito, a impressora a jato de tinta popularizou-se, não só pela qualidade de impressão como também pelo seu baixo custo. Ciente dessa popularização a LEIAUT enfatizou nessa apostila as impressoras a jato de tinta mais utilizada em nosso mercado, pois ao conhecermos bem essas impressoras, o estudo das outras impressoras com tecnologia diferente tornar-se-á mais fácil.
IMPRESSORA HP JATO DE TINTA
A HP (Hewlett Packard), detentora da maior fatia do mercado brasileiro, teve em sua série 500 e anteriores a intenção de direcioná-las para ser utilizada por usuários principiantes, e a série 600 por sua vez foi lançada no mercado como impressora para uso semiprofissional, assim como a série 800 para profissional. A série 800 da HP que foi lançada nessa época no mercado, não teve uma boa aceitação do consumidor, devido ao seu elevado custo e também pela opção que o usuário fez pelos modelos da série 600. Nesse período os modelos da série 600 adequavam-se bem às necessidades do usuário, pois tinham um valor muito inferior ao da impressora profissional e uma boa resolução. Apesar da diferença de resolução entre essas impressoras, o trabalho que era realizado, concluia-se bem usando as impressoras do modelo da série 600.
Vejamos na tabela algumas informações e diferenças sobre as impressoras HP da série 500 a 800, dessa forma compreenderemos melhor o que foi escrito anteriormente.
MATERIAL USADO PARA REPAROS
¾ Chaves ALIEN ¾ Chaves TORK ¾ Chaves PHILIPS ¾ Chave INGLESA ¾ Teste NEON ¾ Alicate de CORTE ¾ Alicate UNIVERSAL ¾ Alicate de AJUSTE de 6mm ¾ Alicate de PRESSÃO ¾ Alicate de BICO ¾ Ferro de Solda ¾ Sugador ¾ Multiteste Digital com continuidade ¾ Jateador/Sugador ¾ Pincel 18mm ¾ Pincel 38mm ¾ Pincel 66mm ¾ Fita Isolante ¾ Escovão do tipo que é usado para lavar roupa ou pneu de carro ¾ Escova de dente (cerdas finas) ¾ Lixa de Ferro nº 120 ¾ Lixa d’água nº 600 ¾ Seringa 20ml ¾ Seringa 10ml ¾ Estopa para polimento ¾ Borracha de Lápis ¾ Álcool ISOPROPÍLICO ¾ Álcool ETÍLICO ¾ Cola de Silicone ¾ Cola SUPER BONDER ¾ Tinta COLOR GIN, tipo METAL LIK, cor Prata ¾ Lubrificante WD-40 ou WHITE LUB ¾ Detergente MULTI-USO de limão pode ser de qualquer marca (brilux, bombril, veja, etc.) ¾ Papel higiênico macio ¾ Esponja de lavar pratos com um lado mais áspero e o outro normal.
DIVISÃO DA IMPRESSORA HP JATO DE TINTA
Começaremos estudando as impressoras da série 600, pois essas, irão servir como base para o estudo das impressoras de outras séries: 500, 800, etc.
Ao analisarmos essa série encontramos a primeira vista, a carenagem (com uma tampa frontal e painel frontal), a bandeja externa, a tampa traseira e a base da impressora. Ao retirarmos essas partes encontraremos a estrutura interna.
Podemos dividir basicamente a estrutura interna desse tipo de impressora em três partes:
a) Conjunto de limpeza; b) Conjunto do tracionador de papel; c) Conjunto de impressão.
CONJUNTO DE LIMPEZA:
O conjunto de limpeza divide-se em:
- Kit de limpeza;
- Descanso dos cartuchos;
- Lâminas do kit de limpeza;
- Motor do kit de limpeza;
- Elevador;
- Descanso do carro;
- Engrenagem central;
- Base do kit de limpeza;
- Reservatório de tinta.
CONJUNTO DE IMPRESSÃO
Citaremos abaixo os componentes que formam o conjunto de impressão:
- Cartuchos;
- E-code;
- Correia dentada;
- Carro de impressão a. Suporte dos cartuchos; b. Base do carro; c. Parte traseira.
- Sensor do carro de impressão;
- Eixo;
- Barra de sustentação do carro de impressão; 8. Flats do carro de impressão; 9. Placa lógica; 10. Suporte dos contatos eletrônicos; 11. Sensor da tampa; 12. Alavanca do sensor da tampa; 13. Trava do e-code; 14. Trava da correia dentada; 15. Motor do carro de impressão; 16. Suporte da placa lógica.
A B C
CARTUCHO
Em algumas impressoras HP encontramos dois tipos de cartuchos, um com tinta preta e outro colorido. Nos cartuchos coloridos encontramos três cores básicas que misturadas formam outras tonalidades e cores, que são: AZUL (Ciano), VERMELHO (Magenta), AMARELO.
Ao retirar os cartuchos, devemos ter cuidado com o carro de impressão, pois quando fazemos força para baixo, na retirada dos mesmos, forçamos a base do carro de impressão e podemos quebrá-lo. Para evitarmos esse acontecimento, devemos com uma mão segurar na parte de baixo do carro e com os polegares da outra mão, puxar os cartuchos para trás.
Com os cartuchos fora da impressora, é necessário tomar cuidado para não tocar nos contatos elétricos. Com os cartuchos coloridos não podemos virá-los de cabeça para baixo, pois esse procedimento pode misturar as cores e com isso altera-las na hora da impressão.
BUFFER
Como a impressora é um periférico muito mais lento que o micro. Os dados enviados para impressora são armazenados na memória buffer instalada no equipamento, que tem a função de liberar o microprocessador mais rapidamente.
SPOOL
Spool (Simultaneus Paripheral Operation On-line) podemos traduzir para o português como Operação Simultânea Periférica em linha. É um registro de dados exatamente na forma em que deve ser impresso, sendo então suficiente uma operação de transferência periférica para impressora, sem processamento adicional.
Contatos do cartucho
Cartucho Preto
Cartucho Colorido
MANUTENÇÃO PREVENTIVA DA HP
Esse tipo de manutenção é realizado para evitar problemas futuros que venham ocorrer na impressora.
1. Limpeza externa do equipamento a. Devemos utilizar: * Estopa * Detergente Multi-uso * Esponja de lavar prato * Escovão * Jateador de ar. 2. Limpeza interna a. Usaremos: * Pincel 66 mm * Pincel 18 mm * Jateador de ar 3. Limpeza e lubrificação do eixo a. Material usado para limpeza: * Papel higiênico * Detergente Multi-uso * Estopa
b. Material para lubrificação: * Estopa
- Lubrificante WD 40 ou WHITE LUB
4. Limpeza do E-code a. Material utilizado: * Papel Higiênico 5. Limpeza e lubrificação do carro de impressão a. Utilizaremos para limpar: * Detergente Multi-uso * Estopa * Jateador de ar * Chave de fenda * Escova de dente
b. Para Lubrificação: * Estopa
- Lubrificante WD 40 ou WHITE LUB
- Chave de fenda
6. Limpeza do sensor do carro a. Usamos: * Jateador de ar 7. Limpeza do tracionador de papel a. Usaremos: * Escova de dente * Estopa * Detergente Multi-uso * Jateador de ar
8. Limpeza do kit de limpeza do cartucho a. Será usado: * Escova de dente * Detergente Multi-uso 9. Limpeza do reservatório de tinta a. Usa-se: * Detergente Multi-uso * Água 10. Limpeza dos cartuchos a. Material usado: * Estopa 11. Limpeza da alavanca de regulagem de papel a. Material: * Detergente Multi-uso * Estopa 12. Limpeza das bandejas a. Material: * Pincel * Estopa * Espoja de lavar prato * Detergente Multi-uso * Jateador de ar 13. Limpeza da régua a. Material: * Estopa * Lubrificante WD 40 ou WHITE LUB 14. Limpeza e lubrificação da barra de sustentação do carro de impressão a. Material Usado na limpeza: * Estopa * Detergente Multi-uso
b. Material para lubrificação: * Lubrificante WD 40 ou WHITE LUB
15. Limpeza da base da impressora a. Material usado: * Pincel * Estopa * Detergente Multi-uso * Lubrificante WD 40 ou WHITE LUB
PAINEL FRONTAL
DEFEITOS DIAGNÓSTICOS CAUSA
- Ao ligar, a impressora faz um barulho estranho e os Led´s do painel piscam intermitentes.
Motor do carro de impressão; Motor do kit de limpeza; Sensor do carro de impressão; E-CODE; Elevador do kit de limpeza; Placa lógica.
- Ao iniciar, o carro de impressão trava do lado esquerdo e faz um barulho estranho.
Sensor do carro de impressão; E-CODE; Alavanca do conjunto Tracionador de papel; Trava do eixo; Placa lógica.
- Kit de limpeza não funciona normalmente
Elevador do kit de limpeza; Motor do kit de limpeza; Engrenagem central; Placa lógica.
- Não traciona papel Motor do tracionador de papel; Engrenagem do conjunto do tracionador de papel; Alavanca do conjunto do tracionador de papel; Mola do conjunto do tracionador de papel; Placa lógica.
- Quando traciona o papel, a folha passa direta até ser ejetada.
Sensor do conjunto do tracionador de papel; Placa lógica.
- Quando traciona o papel, faz um barulho estranho e ejeta o papel.
Eixo do carro de impressão; Base do carro de impressão; Correia do carro de impressão; Sensor do carro; E-CODE.
- Quando imprime, para no meio da impressão, faz um barulho estranho e ejeta o papel.
Eixo do carro de impressão; E-CODE; Sensor do carro de impressão; Correia do carro de impressão; Placa lógica.
DEFEITOS DIAGNÓSTICOS CAUSA
- Quando traciona o papel, prende e o amassa.
Régua; Conj. tracionador de papel.
- Quando imprime faz um barulho estranho
Eixo; Barra de sustentação do carro; Base do carro.
- Impressão com falha (manchas)
Cartuchos de tinta; Cabeças dos cartuchos; Carro de impressão; Kit de limpeza; Flat.
- Imprime caracteres estranhos
Driver de impressão; Flat do carro de impressão; Porta de comunicação; Placa lógica.
- Não se comunica com o micro computador
Driver de impressão; Cabos paralelos; Placa lógica.
- Não desliga Painel frontal; Placa lógica.
- A impressora só imprime quando desliga
Setup do PC; Driver da impressora; Corrompido; Propriedade da impressora; EPROM de BOOT da impressora.
- A impressora puxa mais de uma folha
Qualidade do papel ruim; Papel armazenado em lugar inadequado; Sujeira no tracionador de papel.
