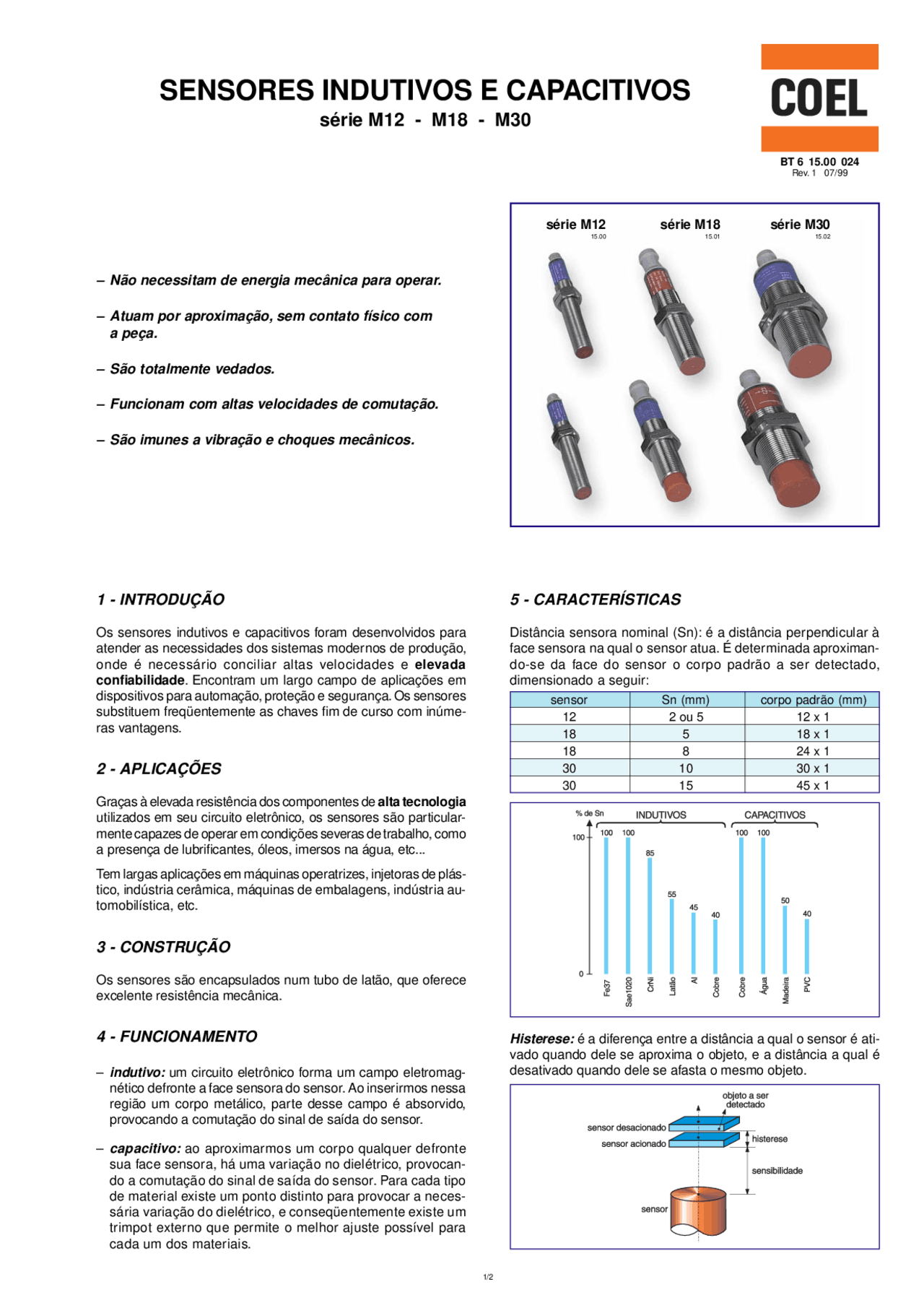

SENSORES INDUTIVOS E CAPACITIVOS
série M12 - M18 - M30
5 - CARACTERÍSTICAS
Distância sensora nominal (Sn): é a distância perpendicular à
face sensora na qual o sensor atua. É determinada aproximan-
do-se da face do sensor o corpo padrão a ser detectado,
dimensionado a seguir:
sensor Sn (mm) corpo padrão (mm)
12 2 ou 5 12 x 1
18 5 18 x 1
18 8 24 x 1
30 10 30 x 1
30 15 45 x 1
Histerese:
é a diferença entre a distância a qual o sensor é ati-
vado quando dele se aproxima o objeto, e a distância a qual é
desativado quando dele se afasta o mesmo objeto.
1/2
1 - INTRODUÇÃO
Os sensores indutivos e capacitivos foram desenvolvidos para
atender as necessidades dos sistemas modernos de produção,
onde é necessário conciliar altas velocidades e elevada
confiabilidade. Encontram um largo campo de aplicações em
dispositivos para automação, proteção e segurança. Os sensores
substituem freqüentemente as chaves fim de curso com inúme-
ras vantagens.
2 - APLICAÇÕES
Graças à elevada resistência dos componentes de alta tecnologia
utilizados em seu circuito eletrônico, os sensores são particular-
mente capazes de operar em condições severas de trabalho, como
a presença de lubrificantes, óleos, imersos na água, etc...
Tem largas aplicações em máquinas operatrizes, injetoras de plás-
tico, indústria cerâmica, máquinas de embalagens, indústria au-
tomobilística, etc.
3 - CONSTRUÇÃO
Os sensores são encapsulados num tubo de latão, que oferece
excelente resistência mecânica.
4 - FUNCIONAMENTO
–
indutivo:
um circuito eletrônico forma um campo eletromag-
nético defronte a face sensora do sensor. Ao inserirmos nessa
região um corpo metálico, parte desse campo é absorvido,
provocando a comutação do sinal de saída do sensor.
–
capacitivo:
ao aproximarmos um corpo qualquer defronte
sua face sensora, há uma variação no dielétrico, provocan-
do a comutação do sinal de saída do sensor. Para cada tipo
de material existe um ponto distinto para provocar a neces-
sária variação do dielétrico, e conseqüentemente existe um
trimpot externo que permite o melhor ajuste possível para
cada um dos materiais.
– Não necessitam de energia mecânica para operar.
– Atuam por aproximação, sem contato físico com
a peça.
– São totalmente vedados.
– Funcionam com altas velocidades de comutação.
– São imunes a vibração e choques mecânicos.
série M12 série M18 série M30
15.00 15.01 15.02
BT 6 15.00 024
Rev. 1 07/99
