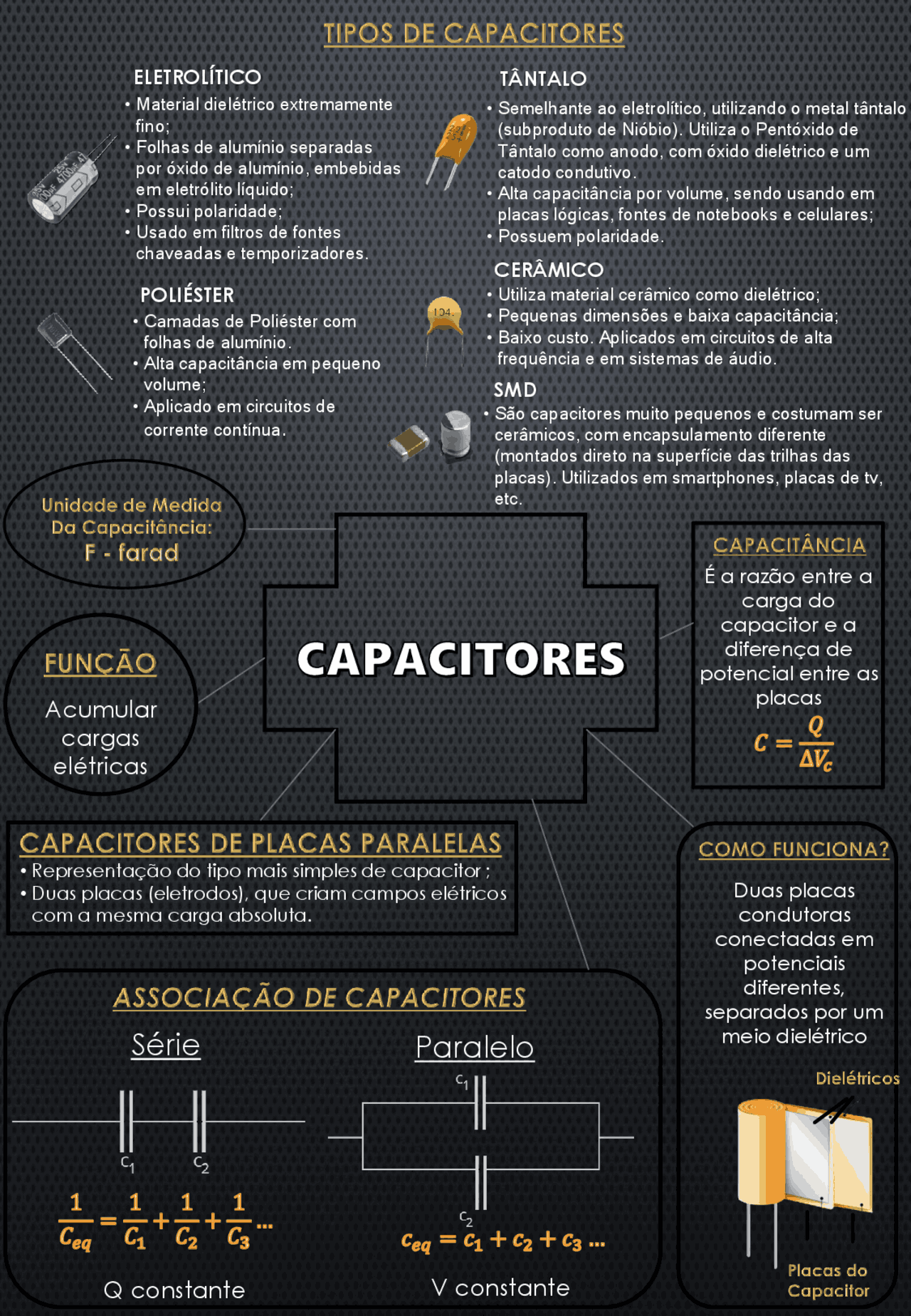

Acumular
cargas
elétricas
Duas placas
condutoras
conectadas em
potenciais
diferentes,
separados por um
meio dielétrico
É a razão entre a
carga do
capacitor e a
diferença de
potencial entre as
placas
Série Paralelo
Q constante V constante
•Representação do tipo mais simples de capacitor ;
•Duas placas (eletrodos), que criam campos elétricos
com a mesma carga absoluta.
•Material dielétrico extremamente
fino;
•Folhas de alumínio separadas
por óxido de alumínio, embebidas
em eletrólito líquido;
•Possui polaridade;
•Usado em filtros de fontes
chaveadas e temporizadores.
ELETROLÍTICO
POLIÉSTER
•Camadas de Poliéster com
folhas de alumínio.
•Alta capacitância em pequeno
volume;
•Aplicado em circuitos de
corrente contínua.
TÂNTALO
•Semelhante ao eletrolítico, utilizando o metal tântalo
(subproduto de Nióbio). Utiliza o Pentóxido de
Tântalo como anodo, com óxido dielétrico e um
catodo condutivo.
•Alta capacitância por volume, sendo usando em
placas lógicas, fontes de notebooks e celulares;
•Possuem polaridade.
CERÂMICO
•Utiliza material cerâmico como dielétrico;
•Pequenas dimensões e baixa capacitância;
•Baixo custo. Aplicados em circuitos de alta
frequência e em sistemas de áudio.
SMD
•São capacitores muito pequenos e costumam ser
cerâmicos, com encapsulamento diferente
(montados direto na superfície das trilhas das
placas). Utilizados em smartphones, placas de tv,
etc.
