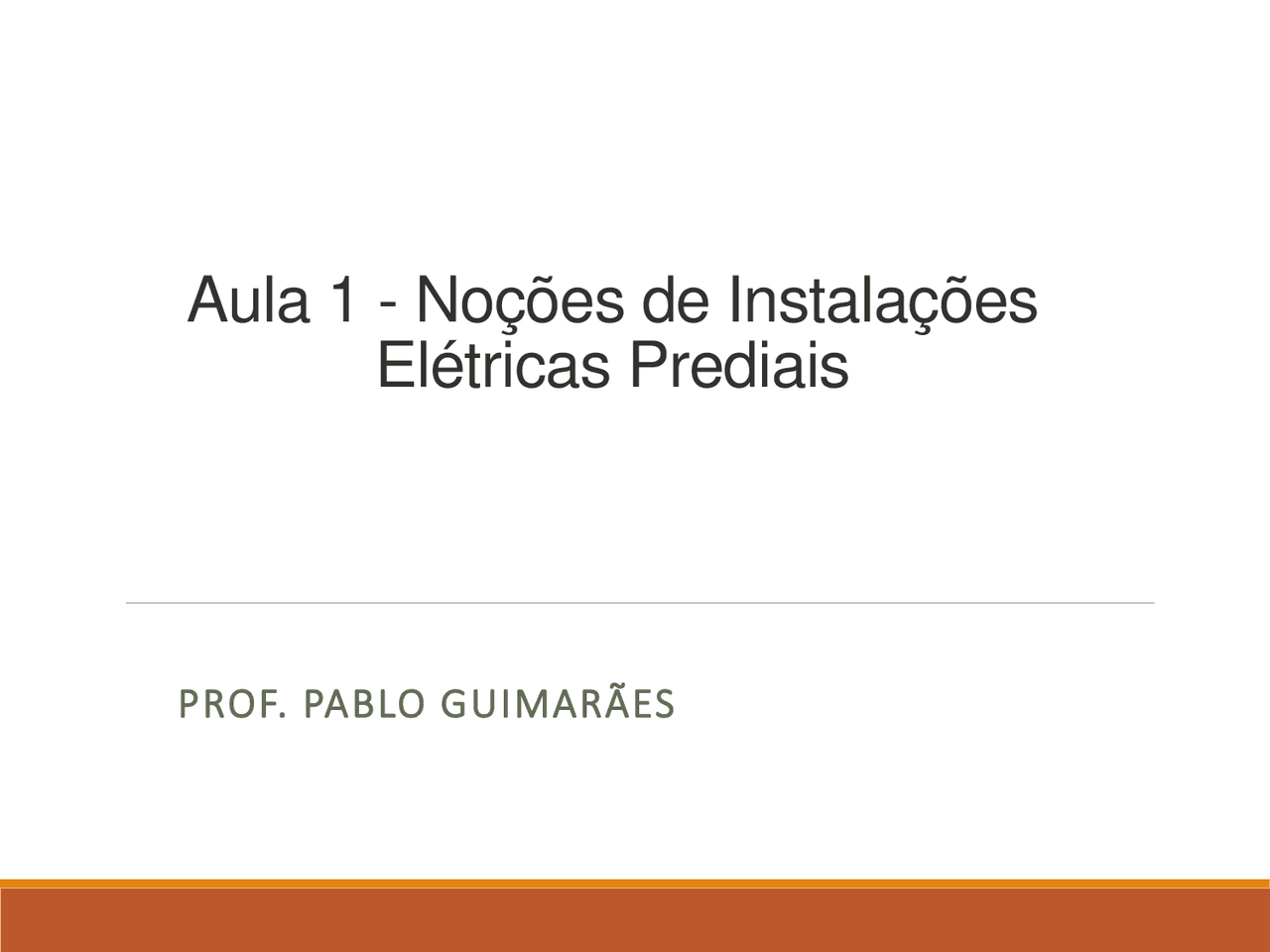

Aula 1 - Noções de Instalações

Elétricas Prediais

PROF. PABLO GUIMARÃES

Programa da aula

Introdução

Ramal de Entrada

Tipos de Fornecimento

Detalhe da Medição

Quadro de Distribuição

◦ Detalhe Interno do Quadro ◦ Disjuntor Diferencial Residual ◦ Disjuntor Termomagnético

Introdução

◦ A importância da eletricidade em nossas vidas é inquestionável. ◦ Ela ilumina nossos lares, movimenta nossos eletrodomésticos, permite o funcionamento dos aparelhos eletrônicos e aquece nosso banho. ◦ Por outro lado, a eletricidade quando mal empregada, traz alguns perigos como os choques, às vezes fatais, e os curto-circuitos, causadores de tantos incêndios.

Introdução

◦ A melhor forma de convivermos em harmonia com a eletricidade é conhecê-la, tirando-lhe o maior proveito, desfrutando de todo o seu conforto com a máxima segurança. ◦ O objetivo desta publicação (aula) é o de fornecer, em linguagem simples e acessível, as informações mais importantes relativas ao que é a eletricidade, ao que é uma instalação elétrica, quais seus principais componentes, como dimensioná-los e escolhê-los.

Tipos de Fornecimento

(a) Até 15.000W (b) De 15.000 até 75.000W Monofásico Trifásico Feito a dois fios (F + N) Feito a quatro frios (3F +N) Tensão de 220V Tensões 380-220V Figura 2 – Tipos de entradas

Detalhe da Medição

Figura 3 – Quadro de medição de energia da concessionária

Detalhe Interno do Quadro

Figura 5 – Detalhe com disjuntores, DR geral e fiação

Disjuntor Diferencial Residual

Figura 6 – DR Bipolar

Circuitos Terminais

Figura 8 – Circuitos saindo do quadro

Simbologia

Figura 9 – Luminária no teto

Simbologia

Figura 11 – Tomada 2P + T baixa (0,30m)

Simbologia

Figura 12 – Tomada 2P + T média (1,20m)

Simbologia

Figura 14 – Interruptor simples

Simbologia

Figura 15 – Interruptor paralelo ou three-way
