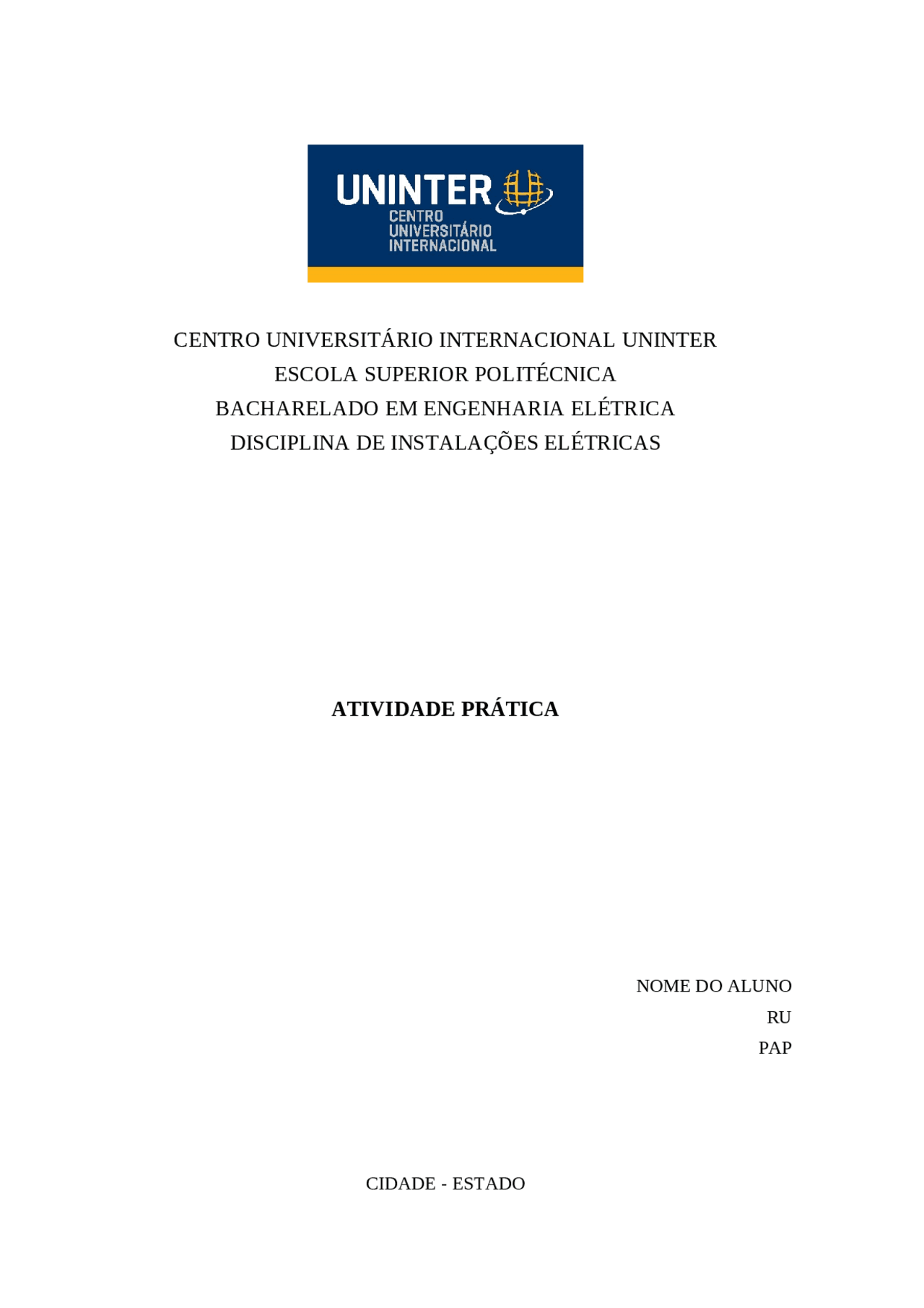

CENTRO UNIVERSITÁRIO INTERNACIONAL UNINTER
ESCOLA SUPERIOR POLITÉCNICA
BACHARELADO EM ENGENHARIA ELÉTRICA
DISCIPLINA DE INSTALAÇÕES ELÉTRICAS
ATIVIDADE PRÁTICA
NOME DO ALUNO
RU
PAP
CIDADE - ESTADO
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff
pf12
pf13

Pré-visualização parcial do texto

Baixe Instalações Elétricas: Atividade Prática - Dimensionamento de Iluminação e Tomadas e outras Trabalhos em PDF para Circuitos Elétricos, somente na Docsity!

CENTRO UNIVERSITÁRIO INTERNACIONAL UNINTER

ESCOLA SUPERIOR POLITÉCNICA

BACHARELADO EM ENGENHARIA ELÉTRICA

DISCIPLINA DE INSTALAÇÕES ELÉTRICAS

ATIVIDADE PRÁTICA

NOME DO ALUNO

RU

PAP

CIDADE - ESTADO

DIMENSÕES

  1. Dada as dimensões da PLANTA 1, preencha a tabela 1: Cômodo Dimensão Área (m²) Perímetro (m) Largura (m) Comprimento (m) DORMITÓRIO 1 3.00 3.00 9.00 12. DORMITÓRIO 2 3.00 3.00 9.00 12. SALA / COZINHA 3.00 5.20 15.60 16. BANHEIRO 1.80 2.00 3.60 7. VARANDA 1.00 3.10 3.10 8. CORREDOR 0.90 1.90 1.71 5. Tabela 1 - Dimensões CÁLCULOS : DORMITÓRIO 1: 3.00 * 3.00 = 9.00 (área) (3.00 * 2) + (3.00 * 2) = 12 (perímetro) DORMITÓRIO 2: 3.00 * 3.00 = 9.00 (área) (3.00 * 2) + (3.00 * 2) = 12 (perímetro) SALA / COZINHA: 3.00 * 5.20 = 15.60 (Área) (3.00 * 2) + (5.20 * 2) = 16.40 (perímetro) BANHEIRO: 1.80 * 2.00 = 3.60 (área) (1.80 * 2) + (2.00 * 2) = 7.60 (perímetro) VARANDA: (1.0 * 3.10) = 3.10 (área) (1.00 * 2) + (3.10 * 2) = 8.20 (perímetro) CORREDOR: (0.90 * 1.90) = 1.71 (área) (0.90 * 2) + (1.90 * 2) = 5.6.0 (perímetro)

ILUMINAÇÃO

  1. Segundo a NBR 5410, quais critérios devem ser adotados para o dimensionamento da iluminação de um cômodo? Segundo a NBR 5410 todos os cômodos devem ter pelo menos um ponto de iluminação. De acordo com esta mesma norma, temos o cálculo da demanda de iluminação para ambientes residenciais, a saber: 100 VA para os primeiros 6 m² 60 VA para os próximos 4 m² inteiros
  2. Dada as dimensões da PLANTA 1 eseguindo as recomendações da NBR 5410 para o dimensionamento de iluminação, qual a CARGA MÍNIMA para cada um dos cômodos? Preencha a tabela 2 com os valores obtidos. Cômodo Área (m²) Demanda (VA) DORMITÓRIO 1 9.00 100 VA DORMITÓRIO 2 9.00 100 VA SALA / COZINHA 15.60 220 VA BANHEIRO 3.60 100 VA VARANDA 3.10 100 VA CORREDOR 1.71 100 VA Tabela 2–Demanda de iluminação

IMPORTANTE: Para o cômodo conjugado sala e cozinha, adotar os critérios de cálculo para cozinha. Cômodo Perímetro (m) Regra a seguida Número mínimo de TUG’s CALCULADO Número mínimo de TUG’s ADOTADO DORMITÓRIO 1 12 Tomadas para cada 5m ou fração de perímetro

DORMITÓRIO 2 12

Tomadas para cada 5m ou fração de perímetro

SALA / COZINHA 16,

Tomadas para cada 3,5 ou fração de perímetro

BANHEIRO 7,

Uma tomada próximo ao lavatório

VARANDA 8,

Deve ser previsto pelo menos um ponto de tomada

CORREDOR 5,6 Se 2,25-m² <= área < 6-m² 1 1 Tabela 3 – Número mínimo de TUG’s A potência a ser atribuída a cada ponto de tomada é função dos equipamentos que ele poderá vir a alimentar e a NBR 5410 define os seus valores mínimos para determinados cômodos ou dependências.

  1. Qual o critério de potência é definido pela NBR 5410 para banheiros, cozinhas, copas, copas- cozinhas, áreas de serviço, lavanderias e locais análogos? No mínimo 600 VA por ponto de tomada, até três pontos, e 100 VA por ponto para os excedentes, considerando-se cada um desses ambientes separadamente. Quando o total de tomadas no conjunto desses ambientes for superior a seis pontos, admite-se que o critério de atribuição de potências seja de no mínimo 600 VA por ponto de tomada, até dois pontos, e 100 VA por ponto para os excedentes, sempre considerando cada um dos ambientes separadamente.
  2. Qual o critério de potência definido pela NBR 5410 para os demais cômodos ou dependências? No mínimo 100 VA por ponto de tomada.

DIAGRAMA UNIFILAR

  1. Desenhar o diagrama unifilar para a Planta 1e preencher a tabela 4 , que encontram-se ao final desse documento. Deve-se considerar os seguintes critérios:  Utilizar número MÍNIMO de tomadas;  Tensão entre Fase-Neutro de 127 V e entre Fase-Fase de 220 V;

 Fator de potência igual a 1,0, ou seja, cosφφ = 1 ;

 Método de instalação A1;  Adotar numeração de circuitos conforme tabela 4 no final do relatório, sendo: o Circuito 1:Iluminação do lado esquerdo (quartos e varanda) o Circuito 2: Iluminação do lado direito (corredor, banheiro e sala/cozinha) o Circuito 3:Tomadas do banheiro, corredor, quartos e varanda o Circuito 4 e 5:Tomadas da sala/cozinha o Circuito 6:Tomada de uso específico (TUE) para um chuveiro de 6800 W e 220 V o Circuito 7: Tomada de uso específico (TUE) para uma torneira elétrica de 4800 W e 220V o Circuito 8:Tomada de uso específico (TUE) para um micro-ondas de 820 W e 127 V  Utilizar na varanda iluminação do tipo arandela;  Posicionar a caixa de entrada no corredor;  Projete um interruptor simples para o Dormitório 1;  Projete um interruptor paralelo duplo para o Dormitório 2;  Projete um interruptor paralelo duplo para a Sala/Cozinha.

SEÇÃO NOMINAL DO CONDUTOR PELO CRITÉRIO DA CAPACIDADE DE CORRENTE

  1. Determine qual a seção nominal dos condutores de cada um dos circuitos pelo critério da capacidade de corrente, estabelecida na NBR 5410 e preencha a tabela 4 no final do relatório. Na instalação será utilizado:  Método A  Condutores de cobre  Isolação de PVC  Temperatura no condutor: 70°C  Temperatura de referência do ambiente: 30°C

JUSTIFIQUE A DIMENSÃO ADOTADA PARA CADA UM DOS CIRCUITOS:

Conforme apresentado em aula, existem diversos fatores que devem ser considerados para o dimensionamento da seção de condutor, um desses métodos é o da queda de tensão. Devido à resistência e aos longos comprimentos dos condutores, a tensão na origem pode ser diferente a fornecida à carga, devido à queda de tensão nos condutores.

  1. Para essa instalação, verifique se o dimensionamento da seção mínima do condutor adotado

para as três tomadas de uso específico (TUE) atendem o critério: ∆ V % < 2 %. Justifique a sua

resposta.

Para os cálculos considere a tabela do fabricante abaixo, ∆^ V^ = ∆^ V^ tab.^ I^.^ l , sistemas monofásicos e

eletroduto não magnético. Circuito 6 – Chuveiro:

Circuito 7 – Torneira elétrica: Circuito 8 – Micro-ondas:

Circuito 7 – Torneira elétrica: Circuito 8 – Micro-ondas:

DIAGRAMA UNIFILAR

Tipo Descrição Esquema Método Tensão (V) Quantidade x Potência (VA) Potência total (VA) Corrente (A) Dimensão do fio pelo Critério da capacidade de corrente (mm²) Dimensão do fio adotado (mm²)

D

A

uminação Quartos +varanda

A1 127 300 300 2,

uminação Banheiro +Corredor +Sala/Cozinha

A1 127 420 420 3,
