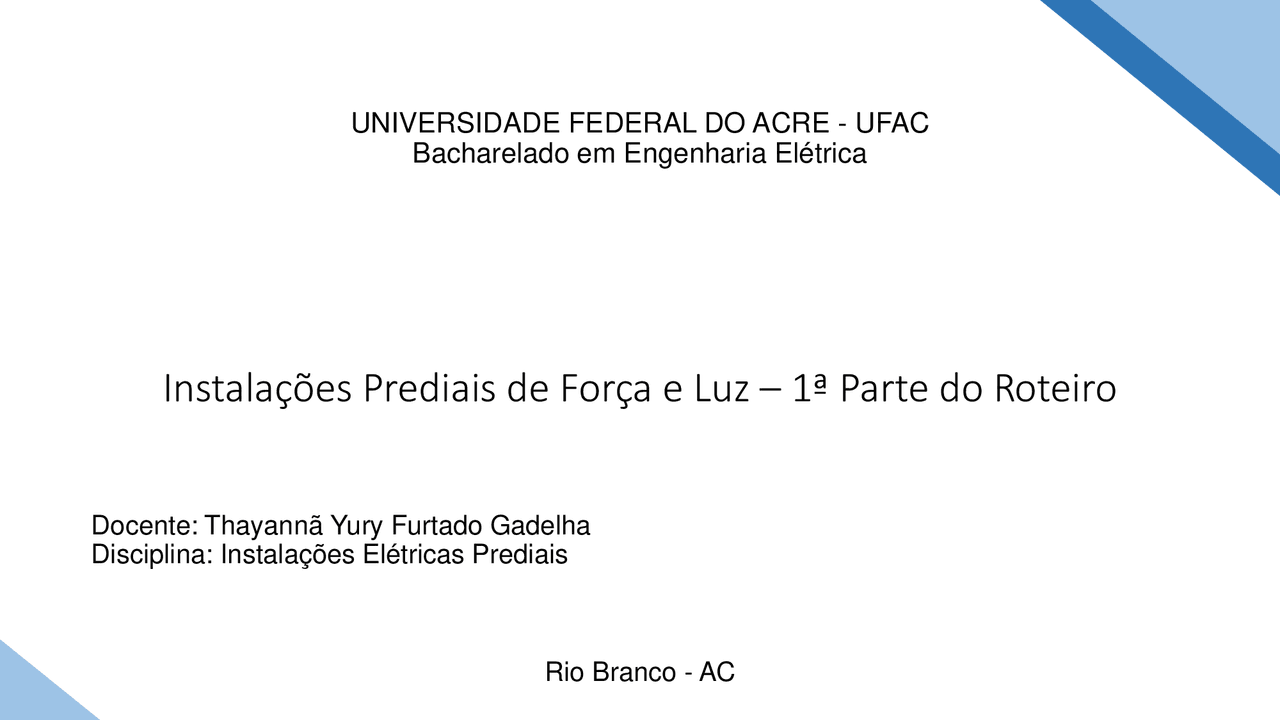

UNIVERSIDADE FEDERAL DO ACRE - UFAC Bacharelado em Engenharia Elétrica Rio Branco - AC
Instalações Prediais de Força e Luz – 1ª Parte do Roteiro
Docente: Thayannã Yury Furtado Gadelha Disciplina: Instalações Elétricas Prediais
SIMBOLOGIA
• Até novembro de 2014 , a norma NBR 5444 era a que orientava os
projetistas quanto a simbologia, porém no referido mês ela foi
cancelada;
PREVISÃO DE CARGA: iluminação – seções 4.2.1.2 e 9.5.2.
da ABNT NBR 5410
- Em cada cômodo ou dependência deve ser previsto pelo menos um ponto de luz fixo no teto, comandado por interruptor;
- Na determinação das cargas de iluminação, pode ser adotado o seguinte critério:
PREVISÃO DE CARGA: iluminação – seções 4.2.1.2 e 9.5.2.
da ABNT NBR 5410
- Em cada cômodo ou dependência deve ser previsto pelo menos um ponto de luz fixo no teto, comandado por interruptor;
- Na determinação das cargas de iluminação, pode ser adotado o seguinte critério: a) em cômodos ou dependências com área igual ou inferior a 6 𝑚 2 , deve ser prevista uma carga mínima de 100 VA;
PREVISÃO DE CARGA: iluminação – seções 4.2.1.2 e 9.5.2.
da ABNT NBR 5410
10
- Em cada cômodo ou dependência deve ser previsto pelo menos um ponto de luz fixo no teto, comandado por interruptor;
- Na determinação das cargas de iluminação, pode ser adotado o seguinte critério: a) em cômodos ou dependências com área igual ou inferior a 6 𝑚 2 , deve ser prevista uma carga mínima de 100 VA; b) em cômodos ou dependências com área superior a 6 m 2 , deve ser prevista uma carga mínima de 100 VA para os primeiros 6 m 2 , acrescida de 60 VA para cada aumento de 4 m 2 inteiros. Nota: os valores apurados correspondem à potência destinada a iluminação para efeito de dimensionamento do circuitos, e não necessariamente à potência nominal das lâmpadas.
CONCEITOS BÁSICOS – seção 3.4.6 da ABNT NBR 5410
- Ponto de tomada: ponto de utilização em que a conexão do equipamento ou equipamentos a serem alimentados é feita através de tomada de corrente;
CONCEITOS BÁSICOS – seção 3.4.6 da ABNT NBR 5410
- Ponto de tomada: ponto de utilização em que a conexão do equipamento ou equipamentos a serem alimentados é feita através de tomada de corrente;
- Um ponto de tomada pode conter uma ou mais tomadas de corrente;
- Um ponto de tomada pode ser classificado, entre outros critérios, de acordo com a tensão do circuito que o alimenta, o número de tomadas de corrente nele previsto, o tipo de equipamento a ser alimentado (quando houver algum que tenha sido especialmente previsto para utilização do ponto) e a corrente nominal da ou das tomadas de corrente nele utilizadas.
PREVISÃO DE CARGA: tomadas de uso específico – seções
4.2.1.2 e 9.5.2.1 da ABNT NBR 5410
- Quando um ponto de tomada for previsto para uso específico, deve ser a ele atribuída uma potência igual à potência nominal do equipamento a ser alimentado ou à soma das potências nominais dos equipamentos a serem alimentados. Quando valores precisos não forem conhecidos, a potência atribuída ao ponto de tomada deve seguir um dos dois seguintes critérios:
PREVISÃO DE CARGA: tomadas de uso específico – seções
4.2.1.2 e 9.5.2.1 da ABNT NBR 5410
- Quando um ponto de tomada for previsto para uso específico, deve ser a ele atribuída uma potência igual à potência nominal do equipamento a ser alimentado ou à soma das potências nominais dos equipamentos a serem alimentados. Quando valores precisos não forem conhecidos, a potência atribuída ao ponto de tomada deve seguir um dos dois seguintes critérios: a) potência ou soma das potências dos equipamentos mais potentes que o ponto pode vir a alimentar; b) ou, potência calculada com base na corrente de projeto e na tensão do circuito respectivo.
PREVISÃO DE CARGA: tomadas de uso específico – seções
4.2.1.2 e 9.5.2.1 da ABNT NBR 5410
- Quando um ponto de tomada for previsto para uso específico, deve ser a ele atribuída uma potência igual à potência nominal do equipamento a ser alimentado ou à soma das potências nominais dos equipamentos a serem alimentados. Quando valores precisos não forem conhecidos, a potência atribuída ao ponto de tomada deve seguir um dos dois seguintes critérios: a) potência ou soma das potências dos equipamentos mais potentes que o ponto pode vir a alimentar; b) ou, potência calculada com base na corrente de projeto e na tensão do circuito respectivo.
- Os pontos de TUE devem ser localizados no máximo a 1 , 5 m do ponto previsto para a localização do equipamento a ser alimentado;
