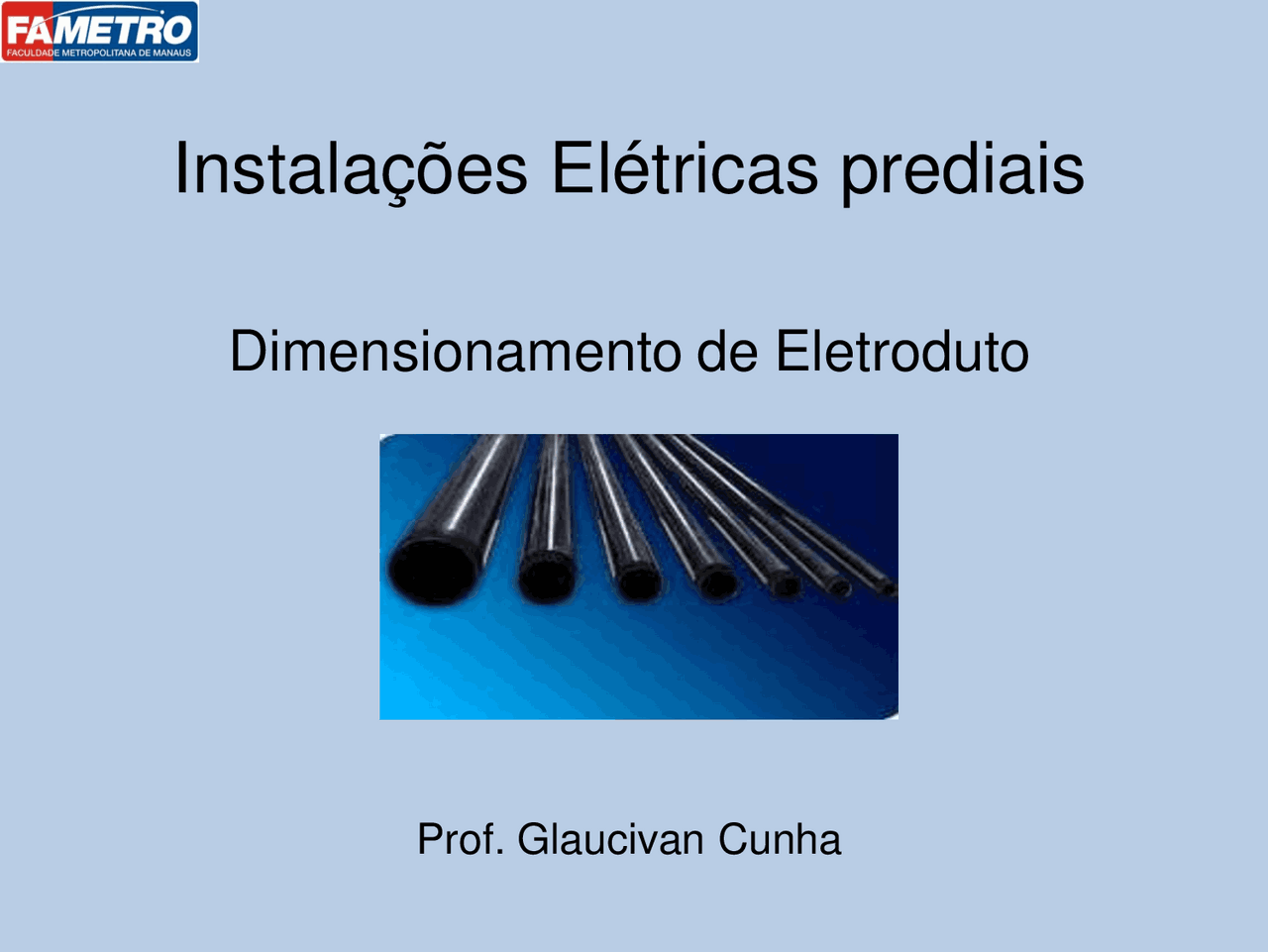

Instalações Elétricas prediais

Dimensionamento de Eletroduto

Prof. Glaucivan Cunha

Os eletrodutos são tubos de metal (magnéticos ou não

magnéticos) ou de PVC, que podem ser ainda rígidos ou

flexíveis

Em princípio, as funções gerais dos eletrodutos são as

seguintes:

Proteção dos condutores contra ações mecânicas e contra corrosão e umidade Proteção do meio contra perigos de incêndio, resultantes do superaquecimento dos condutores ou de arcos

Eletrodutos Metálicos Rígidos

São tubos de aço, com ou sem costura no sentido longitudinal, e ainda pintados interna e externamente com esmalte de cor preta ou galvanizados Fabricados com diferentes diâmetros e espessuras de parede Os de parede grossa denominam-se “eletrodutos pesados” Os de parede fina denominam-se “eletrodutos leves” Comercialmente são adquiridos em barras de três metros cujos extremos vêm com rosca , providos de uma luva ou não

Eletrodutos Metálicos Rígidos

Os eletrodutos metálicos rígidos são especificados de acordo com sua bitola de ½” até 6 ” Nota: os eletrodutos metálicos não devem ser utilizados em ambientes com excessiva concentração de umidade ou produtos corrosivos Além disso, o eletroduto deve ser curvado a frio, pois o calor destrói a proteção de esmalte ou zinco, e pode oxidar-se

Eletrodutos Metálicos Flexíveis

O eletroduto é formado por uma cinta de aço galvanizado, enrolado em espirais meio sobrepostas e encaixadas de tal forma que o conjunto proporcione boa resistência mecânica e grande flexibilidade Esses eletrodutos também são fabricados com um revestimento de PVC a fim de proporcionar maior resistência e durabilidade

Eletrodutos Metálicos Flexíveis

Adquirem-se comercialmente em metros ou em rolos de até 100 metros, especificando-se o diâmetro nominal de acordo com a necessidade São utilizados em instalações elétricas expostas e quando se instalam máquinas e motores elétricos, devido a vibrações

Eletrodutos de PVC Flexíveis

Existem os eletrodutos de PVC flexíveis série leve, de coloração amarela , para instalações que exigem leve esforço mecânico de 320 N/5 cm de compressão e podem ser utilizados em paredes de tijolos e outros  Há também os de série reforçada, de coloração azul ou cinza , para instalações que exigem esforço mecânico médio de até 750 N/5 cm e podem ser utilizados em lajes e pisos

Os eletrodutos ou dutos para cabos subterrâneos

(energia ou telecomunicações) são fabricados em PEAD

(Polietileno de Alta Densidade) de última geração,

corrugado e flexível

Os eletrodutos flexíveis são disponíveis nos diâmetros

de 30, 50, 75, 100, 125 e 150 mm

São utilizados principalmente por Concessionárias de

Energia Elétrica e Telecomunicações,

indústrias, shopping centers, aeroportos, etc.

Bitolas de eletrodutos rígidos e flexíveis

Acessórios para Eletrodutos

Os eletrodutos são interligados às caixas de passagem ou

caixas de derivação. São também emendados, podem

mudar de direção e fixados às caixas de passagem

Para tal, são utilizados uma série de acessórios:

Luvas Buchas Arruelas Curvas

Acessórios para Eletrodutos

Buchas : peças que se destinam a arremates ou para

melhorar o acabamento das extremidades dos

eletrodutos rígidos, impedindo que, ao serem puxado os

condutores, a isolação seja danificada por eventuais

rebarbas na ponta do eletroduto

Acessórios para Eletrodutos

Arruelas : também chamadas de contrabuchas ou

porcas, possuem rosca

caixas,

interna e são colocadas

externamente às servindo para contra-aperto

com a bucha para fixação do eletroduto com a

parede

dela

Acessórios para Eletrodutos

Curvas : acessórios necessários para efetuar mudanças de

direção numa rede de eletrodutos

Acessórios para Eletrodutos

Curvas : acessórios necessários para efetuar mudanças de

direção numa rede de eletrodutos
