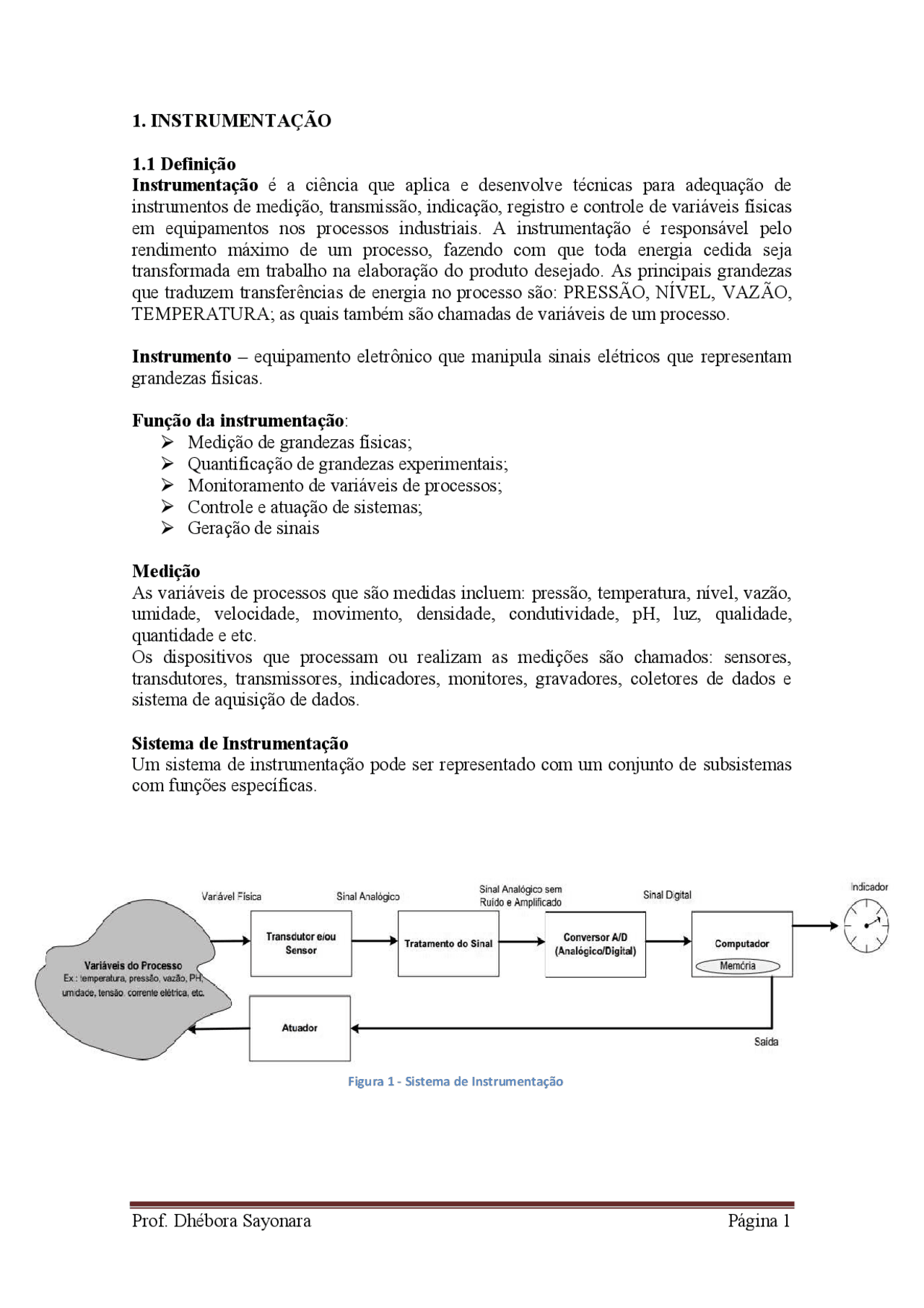

Prof. Dhébora Sayonara Página 1
1. INSTRUMENTAÇÃO
1.1 Definição
Instrumentação é a ciência que aplica e desenvolve técnicas para adequação de
instrumentos de medição, transmissão, indicação, registro e controle de variáveis físicas
em equipamentos nos processos industriais. A instrumentação é responsável pelo
rendimento máximo de um processo, fazendo com que toda energia cedida seja
transformada em trabalho na elaboração do produto desejado. As principais grandezas
que traduzem transferências de energia no processo são: PRESSÃO, NÍVEL, VAZÃO,
TEMPERATURA; as quais também são chamadas de variáveis de um processo.
Instrumento equipamento eletrônico que manipula sinais elétricos que representam
grandezas físicas.
Função da instrumentação:
Medição de grandezas físicas;
Quantificação de grandezas experimentais;
Monitoramento de variáveis de processos;
Controle e atuação de sistemas;
Geração de sinais
Medição
As variáveis de processos que são medidas incluem: pressão, temperatura, nível, vazão,
umidade, velocidade, movimento, densidade, condutividade, pH, luz, qualidade,
quantidade e etc.
Os dispositivos que processam ou realizam as medições são chamados: sensores,
transdutores, transmissores, indicadores, monitores, gravadores, coletores de dados e
sistema de aquisição de dados.
Sistema de Instrumentação
Um sistema de instrumentação pode ser representado com um conjunto de subsistemas
com funções específicas.
Figura 1 - Sistema de Instrumentação
