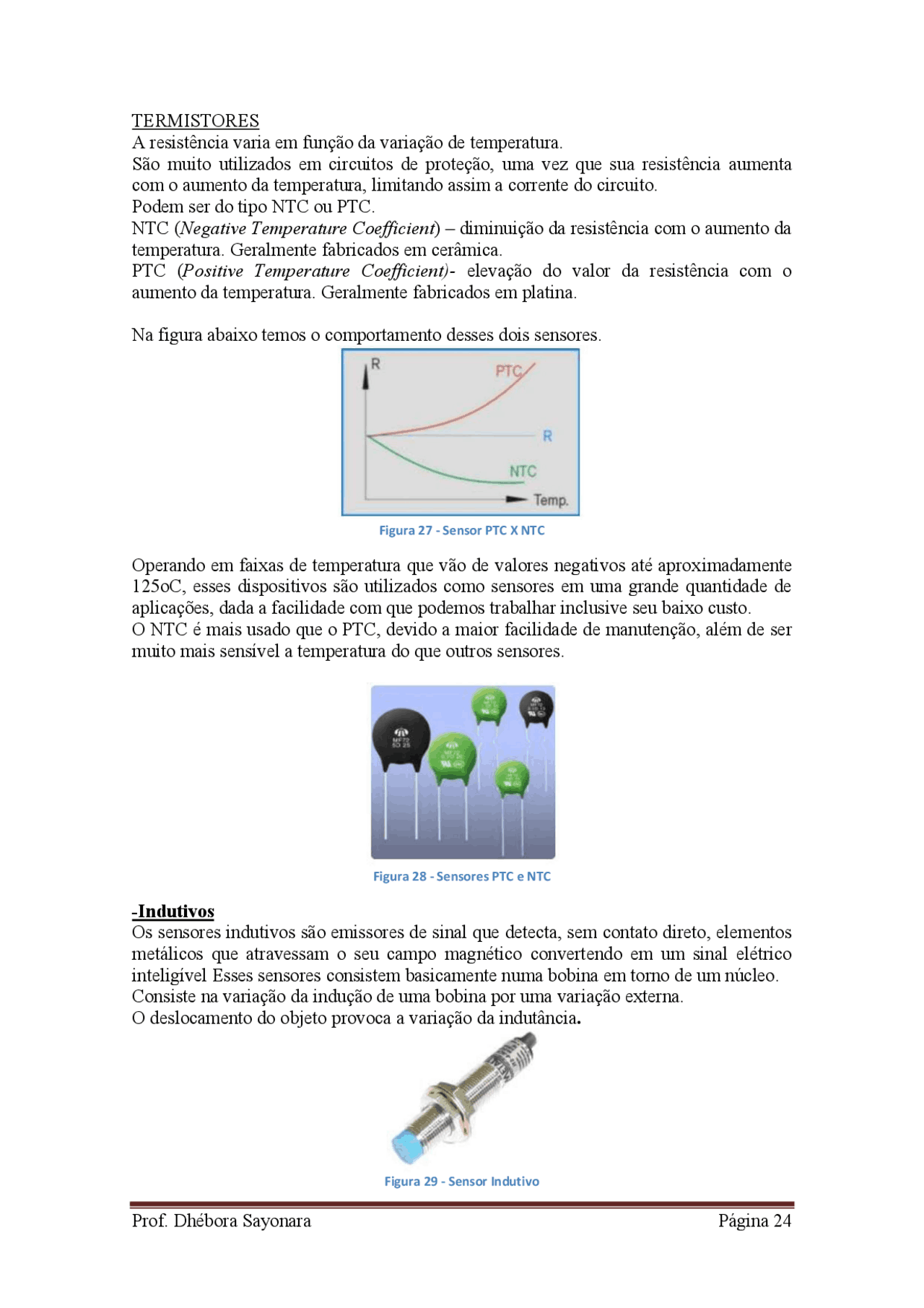

TERMISTORES
A resistência varia em função da variação de temperatura.
São muito utilizados em circuitos de proteção, uma vez que sua resistência aumenta
com o aumento da temperatura, limitando assim a corrente do circuito.
Podem ser do tipo NTC ou PTC.
NTC (Negative Temperature Coefficient) diminuição da resistência com o aumento da
temperatura. Geralmente fabricados em cerâmica.
PTC (Positive Temperature Coefficient)- elevação do valor da resistência com o
aumento da temperatura. Geralmente fabricados em platina.
Na figura abaixo temos o comportamento desses dois sensores.
Figura 27 - Sensor PTC X NTC
Operando em faixas de temperatura que vão de valores negativos até aproximadamente
125oC, esses dispositivos são utilizados como sensores em uma grande quantidade de
aplicações, dada a facilidade com que podemos trabalhar inclusive seu baixo custo.
O NTC é mais usado que o PTC, devido a maior facilidade de manutenção, além de ser
muito mais sensível a temperatura do que outros sensores.
Figura 28 - Sensores PTC e NTC
-Indutivos
Os sensores indutivos são emissores de sinal que detecta, sem contato direto, elementos
metálicos que atravessam o seu campo magnético convertendo em um sinal elétrico
inteligível Esses sensores consistem basicamente numa bobina em torno de um núcleo.
Consiste na variação da indução de uma bobina por uma variação externa.
O deslocamento do objeto provoca a variação da indutância.
Figura 29 - Sensor Indutivo
