Alguns instrumentos topográficos.
Tipologia: Trabalhos
1 / 13
Esta página não é visível na pré-visualização
Não perca as partes importantes!

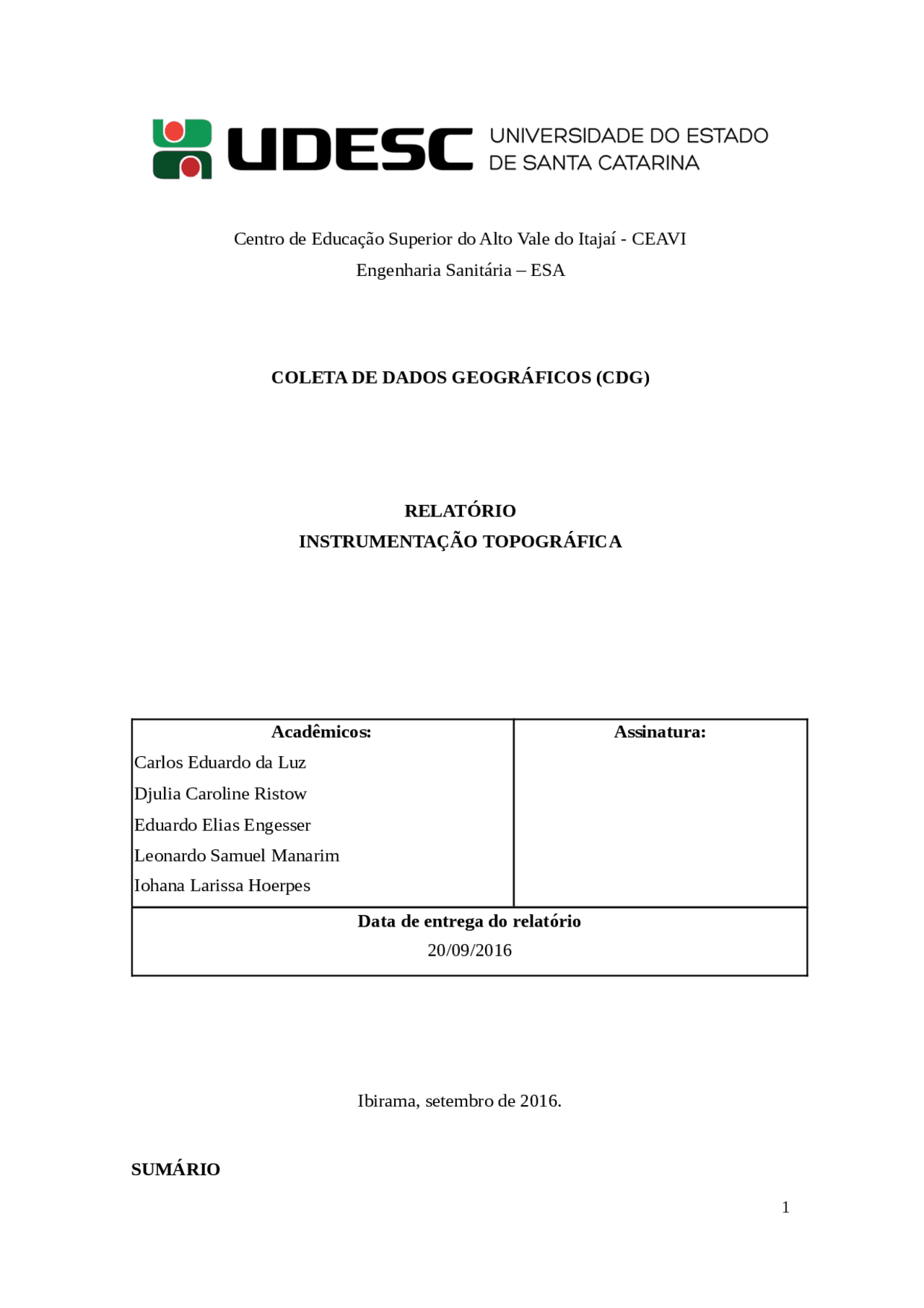

Centro de Educação Superior do Alto Vale do Itajaí - CEAVI Engenharia Sanitária – ESA
Acadêmicos: Carlos Eduardo da Luz Djulia Caroline Ristow Eduardo Elias Engesser Leonardo Samuel Manarim Iohana Larissa Hoerpes
Assinatura:
Data de entrega do relatório 20/09/
Ibirama, setembro de 2016.
Fonte: Google Imagens. BALIZA
A baliza é um equipamento utilizado para que seja feito um alinhamento para medição entre pontos. Necessita ficar em posição vertical, já que materializa a ordenada vertical de um terreno. Referente à sua estrutura, ela é basicamente, uma haste de ferro pintada alternadamente nas cores branca e vermelha para permitir a visualização a longas distâncias. Além disso, para facilitar o transporte ela é roscável, já que seu comprimento é de 2 metros e possui um diâmetro entre 16 e 20mm. Observação: elas devem ser utilizadas juntamente com um piquete (item 2.3) e com um nível de cantoreira (item 2.4).
Figura 2. Baliza topográfica. Fonte: Google Imagens.
PIQUETE
Basicamente, é uma peça de madeira de altura entre 15 e 30cm cuja função é a materialização de um ponto topográfico no terreno em análise, entranto, somente alguns centímetros ficam à mostra, já que o restante da peça fica crava no solo. Além disso, a sua parte superior deve ser plana, demarcada com um ponto permanente, cujo ponto é o local de apoio da baliza.
Figura 3. Piquete. Fonte: Google Imagens. NÍVEL DE CANTOREIRA
A função deste equipamento é de auxiliar a baliza a permanecer na posição vertical correta, sendo isso possível de se observar, a partir da bolha que há em seu interior.
Figura 4. Nível de cantoreira. Fonte: Google Imagens.
RÉGUA TAQUEOMÉTRICA
Denominada também como estádia ou mira-falange, é uma régua utilizada para determinação de distâncias entre pontos, podendo ser tanto distâncias verticais, quanto horizontais. Além disso, podem ser feitas de madeira, alumínio ou PVC e possuem graduação dadas em metros, decímetros, centímetros e milímetros. A parte centimétrica da régua é identificada por cada espaço branco ou preto, que corresponde a um centímetro. Já os decímetros ficam ao lado da escala centimétrica que podem ser identificados por meio da numeração indicada na régua. Na escala métrica pode ser utilizada uma determinada simbologia para sua identificação. Observação: a marcação de escala pode diferenciar de uma régua para outra.
Observação: utiliza-se juntamente com um nível de cantoreira (item 2.4).
Figura 7. Bastão. Fonte: Google Imagens.
ESTAÇÃO TOTAL
A estação total é um equipamento eletrônico capaz de realizar medidas angulares (denominado também de teodolito eletrônico) e medidas lineares (denominado também de distanciômetro eletrônico). Além disso, a estação total pode processar dados matemáticos, fazendo possível a obtenção de mais informações como a distância horizontal, desnível entre os pontos refletores e coordenadas dos pontos ocupados pelo refletor. Ademais, o equipamento também permite realizar correções no momento da obtenção das medições ou até realizar uma programação prévia para aplicação automática de determinados parâmetros, como condições ambientais (temperatura e pressão atmosférica). Sendo também possível a configuração do instrumento em função das necessidades do levantamento, podendo alterar alguns valores, tais como:
Observação: A Estação Total deve ser acoplada à um tripé (item 2.9) a fim de apoiar o equipamento.
Figura 8. Estação Total. Fonte: Google Imagens. TRIPÉ
O tripé é um instrumento utilizado como apoio de equipamentos, por exemplo, estação total. O tripé deve ser fincado no solo ou então, quando apoiado sore uma superfície rígida, deve ser usado juntamente a ele um triângulo de madeira para que as pernas do tripé não se movam. É necessária a tomada de algumas precauções referentes à seu uso, a fim de evitar danos, principalmente, no equipamento que nele será apoiado.
O Sistema de Posicionamento Global (GPS), opera através de satélites orbitais que enviam sinais aos receptores e estes decodificam para a transformação em coordenadas, por esse fato, ele é destinado à medidas de distâncias geodésicas. Além disso, o GPS é muito utilizado para mapeamentos, atualização de cartas, cadastro de propriedades e muitas outras atividades que visam a localização de elementos geográficos.
Figura 11. GPS Fonte: Google Imagens.
Em aula, dividiu-se a turma em dois grupos, a fim de cada um obter a medição de uma certa distância horizontalmente reta. Deste modo, utilizou-se dois piquetes para o posicionamento das duas balizas e nelas acopladas um nível de cantoreira. Na medição utilizou-se somente uma trena, por este motivo, classifica-se a medida em medida direta. Na primeira distância, a mesma ultrapassou 50 metros, o que limitou a extensão da trena, sendo necessária a divisão dessa distância em duas medidas. Na primeira medida obteu-se 39,96m sendo nessa medida já descontado 10cm (essa medida é descontada pelo fato de 10cm da trena estar presa à baliza). Na segunda medida, obteu-se 11,63m, também, nessa medida, os 10cm foram descontados. Deste modo, pode-se somar ambas medidas e obter a distância, que fora de 51,59m. Observação: o grupo 2 também realizou essa medição, na qual fora de 51,78m, comparando ambos resultados, resultou em uma diferença de 20cm, cuja qual considera-se relativamente grande.
A medição da segunda distância, também horizontalmente reta, fora menor em comparação à primeira e ambos os grupos obtiveram 13,30m, já com os 10cm descontados.
MEDIDAS INDIRETAS
Utilizou uma estação total, montou-se mesma e fez-se sua calibração. Após isso, determinou-se duas distancias paralelamente oblíquas, como demonstra o esboço abaixo.
Figura 12. Esboço de medida (fora de escala) Fonte: Autores.
Partindo da altura da estação total, sendo de 1,43m e sabendo que a altura do Alvo 1 fora de 1,60m e do Alvo 2 fora de 1,50m (medidas feitas através da trena), obteve-se, por meio da estação total as seguintes medidas:
Assim, a partir de tais informações encontradas pode-se encontrar a medida , utilizando a relação trigonométrica da Lei dos Cossenos:
Substituindo os valores e utilização as operações matemáticas da equação, obteve-se: .
Observação: quando medido o mesmo ângulo por outros acadêmicos, obtiveram:
Conteúdo Base. Disponível em: Acesso em: 17/09/2016.
UFRA. Instrumentos topográficos. Disponível em: Acesso em: 17/09/2016.
GOMES T., O Uso do GPS Absoluto no Levantamento Topográfico Planimétrico para o SICAD. Disponível em:
Acesso em: 18/09/2016.
