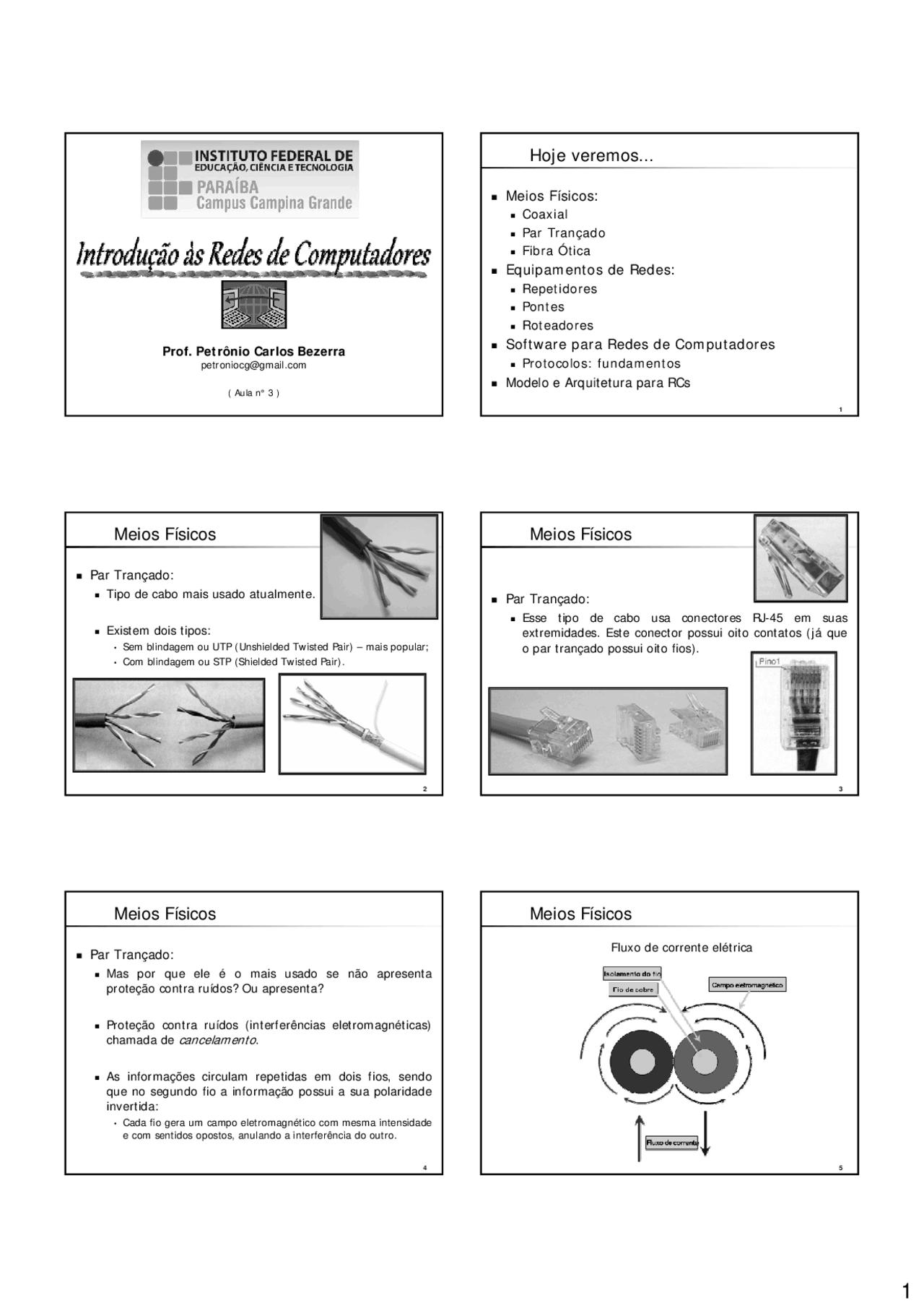

Prof. Petrônio Carlos Bezerra [email protected]
( Aula n° 3 ) 1
Hoje veremos...
Meios Físicos:
Coaxial Par Trançado Fibra Ótica
Equipamentos de Redes:
Repetidores Pontes Roteadores
Software para Redes de Computadores
Protocolos: fundamentos
Modelo e Arquitetura para RCs
2
Meios Físicos
Par Trançado:
Tipo de cabo mais usado atualmente.
Existem dois tipos:
- Sem blindagem ou UTP (Unshielded Twisted Pair) – mais popular;
- Com blindagem ou STP (Shielded Twisted Pair).
3
Meios Físicos
Par Trançado:
Esse tipo de cabo usa conectores RJ-45 em suas extremidades. Este conector possui oito contatos (já que o par trançado possui oito fios).
4
Meios Físicos
Par Trançado:
Mas por que ele é o mais usado se não apresenta proteção contra ruídos? Ou apresenta?
Proteção contra ruídos (interferências eletromagnéticas)
chamada decancelamento.
As informações circulam repetidas em dois fios, sendo que no segundo fio a informação possui a sua polaridade invertida:
- Cada fio gera um campo eletromagnético com mesma intensidade e com sentidos opostos, anulando a interferência do outro.
5
Meios Físicos
Fluxo de corrente elétrica
6
Meios Físicos
Par Trançado:
Os fios são enrolados um no outro, o que aumenta a força dessa proteção eletromagnética (por isso o nome par trançado).
VANTAGENS:
- Barato;
- Facilidade de instalação (como ele é bastante flexível, ele pode facilmente passar por dentro de conduítes embutidos em paredes);
- Boa taxa de transferência: Existe o par trançado padrão operando a 10Mbps. Este é chamado de 10BaseT ouEthernet ;
7
Meios Físicos
Par Trançado:
VANTAGENS:
Existem cabos par trançado operando a 100 Mbps. Este é chamado de 100BaseT ouFast Ethernet ; E existem cabos par trançado operando a 1.000 Mbps. Este é chamado de 1.000BaseT ouGigabit Ethernet.
DESVANTAGENS:
- Limite de comprimento do cabo: 100 metros;
- O par trançado possui um limite de dois dispositivos por cabo.
As redes usando o par trançado são fisicamente
instaladas utilizando a topologiaestrela.
8
Meios Físicos
Par Trançado:
A grande vantagem desta topologia é que, caso um cabo se parta... O que ocorre?
Para a correta identificação dos pares dentro do cabo, os pares são coloridos: verde , verde com branco , laranja , laranja com branco , marrom , marrom com branco , azul e azul com branco.
9
Meios Físicos
Par Trançado:
Os cabos UTP, depois de prontos, serão usados na ligação entre os computadores e os concentradores (hubs e switches).
Existem outras aplicações para esses cabos, tais como:
- Ligação direta entre dois micros (cabo crossover);
- Ligação entre micro e modem de banda larga;
- Ligação entre concentradores e outros equipamentos de rede, como scanners e servidores de impressão.
Os padrões TIA/EIA-568A e TIA/EIA-568B especificam a ordem das ligações dos fios nos conectores RJ-45:
10
Meios Físicos
TIA/EIA-568A:
- Telecommunications Industry Association / Electronic Industries Alliance
- A figura mostra os quatro pares e os números dos pinos correspondentes quando usamos o padrão 568A
11
Meios Físicos
TIA/EIA-568B:
- A figura mostra os quatro pares e os números dos pinos correspondentes quando usamos o padrão 568B
18
Meios Físicos
Fibra Ótica:
Outro tipo de conector, ainda mais moderno, são os conectores MTRJ (Mechanical Transfer Registered Jack), que tem sido adotado por fabricantes de equipamentos para fibras óticas.
19
Meios Físicos
Fibra Ótica:
Não é necessário fazer o cabeamento de uma rede totalmente ótico. Podemos usar cabos UTP, na maior parte da rede, e apenas em pontos críticos, instalar conversores de mídia.
São aparelhos que convertem sinais elétricos (par trançado) para sinais óticos (fibra).
20
Meios Físicos
21
Equipamentos de Redes
Repetidor:
Existem muitos tipos de meios e cada um tem suas
vantagens e desvantagens.
Uma das desvantagens do tipo de cabo par trançado é
o comprimento.
Se for preciso estender a rede além desse limite,
devemos adicionar um dispositivo à rede. Esse
dispositivo é chamado derepetidor.
22
Equipamentos de Redes
A finalidade de um repetidor é fortalecer os sinais da
rede, no nível do bit, para que eles trafeguem uma
distância maior nos meios.
Cisco Linksys (Wireless G 54) 23
Equipamentos de Redes
Hub: A finalidade de um hub é gerar os sinais da rede
novamente.
Um hub é também conhecido como repetidor multiportas. Um repetidor é transparente. Os computadores não sabem de sua existência, no sentido que nunca o
endereçam.
24
Equipamentos de Redes
Bridge:
Uma bridge (ou ponte) é um dispositivo projetado para
conectar dois segmentos de rede.
A finalidade de uma bridge é filtrar o tráfego em uma
rede:
Mantém local o tráfego local e, ainda assim, permite a conectividade com outras partes (segmentos) da rede para o tráfego para elas direcionado.
Como saber qual o tráfego local e qual não é?
25
Equipamentos de Redes
Switch: Um switch é chamado de bridge multiporta,
assim como um hub é chamado de repetidor multiporta.
A diferença entre o hub e o switch é que os switches
tomam as decisões com base nos endereços MAC e os
hubs não tomam nenhuma decisão.
26
Equipamentos de Redes
Roteador:
O roteador é um dispositivo que toma decisões com
base em grupos de endereços de rede ao invés de
endereços MAC individuais.
Sua finalidade é examinar os pacotes de entrada,
escolher o melhor caminho de saída para eles e depois
comutar os pacotes para a porta de saída apropriada.
27
Equipamentos de Redes
Nortel SR
D-Link Di-
28
Protocolos: Fundamentos
Nas primeiras redes tínhamos:
Hardware como preocupação principal; Software como coadjuvante.
O software é considerado uma das partes mais
importantes na concepção de novas tecnologias de
redes de computadores.
Protocolo é a linguagem usada pelos dispositivos de
uma rede para se comunicarem.
29
Protocolos: Fundamentos
Existem diversos protocolos: TCP, IP, o NetBEUI, o
IPX/SPX, dentre outros.
O TCP e o IP Î Protocolos da Internet.
Funcionam de forma particular, porém com algumas
similaridades:
Transmitir dados na rede.
36
Protocolos: Fundamentos
A placa de rede do dispositivo de origem, ao colocar um
pacote de dados no meio de transmissão, faz um
cálculo chamadochecksum.
O checksum soma todos os bits presentes no pacote e
envia o resultado dentro do pacote!
E o que faz o receptor quando recebe um pacote?
Um exemplo hipotético de um pacote de dados:
37
Protocolos: Fundamentos
Para reduzir a complexidade de projeto:
A maioria das redes são organizadas como uma série de camadas ou níveis, cada uma construída sobre a outra.
O número de camadas, o nome, o conteúdo e a função de cada camada varia de rede para rede, embora, o objetivo de cada camada seja:
- Oferecer para a camada superior certos serviços;
- Esconder detalhes de implementação.
38
Protocolos: Fundamentos
A camada N de uma máquina da rede desenvolve uma troca de dados com a camada N de outra máquina.
“ As regras e convenções que regem essa troca
de dados são conhecidas como protocolos da
camada N ”
Basicamente, um protocolo é um acerto entre as partes que se comunicam:
- Quem fala primeiro?
- Como se identificar um para o outro?
- Se um não entender uma dada mensagem, como proceder para pedir a repetição da mesma?
39
Protocolos: Fundamentos
Um exemplo de uma rede em cinco níveis:
40
Protocolos: Fundamentos
Note que:
Não há transferência de dados direta entre a camada 5 de uma máquina para a camada 5 de outra;
Cada camada passa dados para a camada imediatamente inferior, até a camada mais baixa ser atingida;
Junto da camada 1 está o meio físico onde a comunicação realmente acontece;
Entre cada par de camadas adjacentes, existe uma interface que define que serviços a camada inferior oferece para a camada superior, e o que cada camada deve fazer para interagir com a outra. 41
Protocolos: Fundamentos
Um conjunto de camadas e protocolos
de comunicação , entre camadas do mesmo
nível, define uma Arquitetura de Rede.
42
Protocolos: Fundamentos
Considerando nosso exemplo da figura anterior,
poderíamos definir a seguinte funcionalidade:
Uma mensagem M, produzida por uma aplicação na camada 5, é entregue à camada 4 para transmissão;
A camada 4:
- Coloca um cabeçalho na frente da mensagem para identificá-la; o cabeçalho contém informações tais como um número de sequência para permitir que a camada 4 da máquina destino entregue a mensagem na ordem correta; 43
Protocolos: Fundamentos
44
Protocolos: Fundamentos
A camada 3:
- Impõe um limite para o tamanho das mensagens, precisando, em muitas ocasiões, quebrar os dados que recebe da camada 4 em unidades menores (pacotes), acrescentando a eles um novo cabeçalho (da camada 3);
A camada 2:
- Acrescenta um novo cabeçalho e um terminador
(trailer ousufixo) ao pacote, enviando para a camada
1 para a transmissão.
45
Modelo e Arquitetura para RCs
Para facilitar a troca de dados entre máquinas de
diversos fabricantes, tornou-se necessário definir um
modelo padrão, aberto e público para redes de
computadores.
Com esse objetivo, um modelo e uma arquitetura
acabaram tornando-se referências no mundo:
Modelo de Referência OSI/ISO ;
Arquitetura TCP/IP (ou Internet).
46
Modelo e Arquitetura para RCs
Modelo RM-OSI/ISO foi proposto para ser um
referencial (de direito) para a indústria de
computadores.
Arquitetura TCP/IP (ou Internet), cujo modelo
alternativo (de fato) foi proposto com o objetivo de
interligar redes heterogêneas (locais, metropolitanas e
de longa distância).
