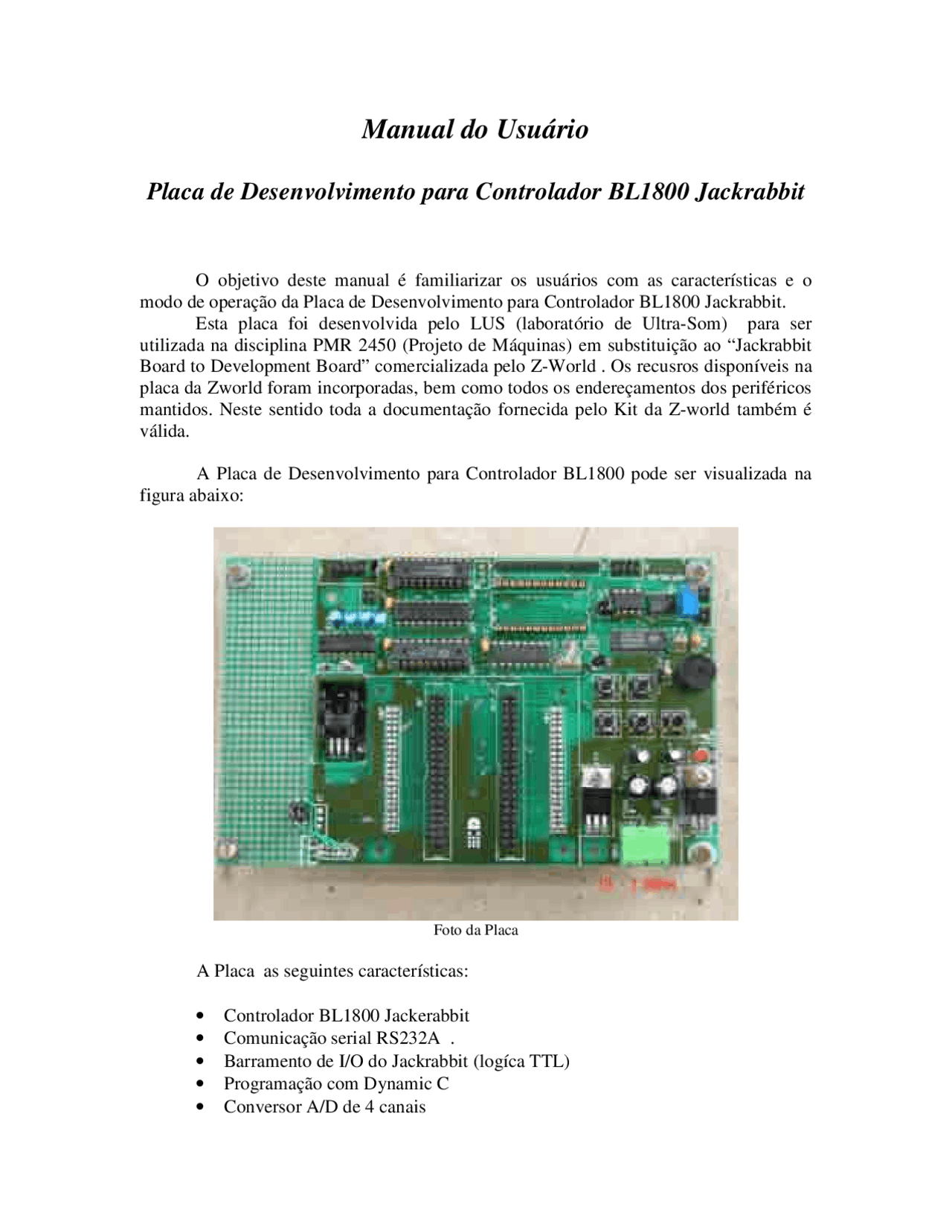

Manual do Usuário
Placa de Desenvolvimento para Controlador BL1800 Jackrabbit
O objetivo deste manual é familiarizar os usuários com as características e o modo de operação da Placa de Desenvolvimento para Controlador BL1800 Jackrabbit. Esta placa foi desenvolvida pelo LUS (laboratório de Ultra-Som) para ser utilizada na disciplina PMR 2450 (Projeto de Máquinas) em substituição ao “Jackrabbit Board to Development Board” comercializada pelo Z-World. Os recusros disponíveis na placa da Zworld foram incorporadas, bem como todos os endereçamentos dos periféricos mantidos. Neste sentido toda a documentação fornecida pelo Kit da Z-world também é válida.
A Placa de Desenvolvimento para Controlador BL1800 pode ser visualizada na figura abaixo:
Foto da Placa
A Placa as seguintes características:
- Controlador BL1800 Jackerabbit
- Comunicação serial RS232A.
- Barramento de I/O do Jackrabbit (logíca TTL)
- Programação com Dynamic C
- Conversor A/D de 4 canais
- Conecção com Display “LCD”
- Buzzer
- Chaves tipo “push-botton”
- Regulador interno de +5Vcc e –5Vcc.
1. Conexões:
A alimentação da lógica da placa deve ser realizada por uma fonte de alimentação superior a +8Vcc (até 24Vcc) através do concetor PWR, cuja polaridade pode ser vista na figura abaixo:
Foto do conector PWR (Entrada da fonte de alimentação)
O BL1800 está conectado à placa de desenvolvimento pelo lado da solda dos componentes. Uma placa de acrílico faz a proteção elétrica e mecânica do BL1800. Recomendamos não retirar está proteção.
A comunicação serial é realizada pelo conector J5. O circuito com interface RS232A está implementado na Placa de Desenvolvimento, o que permite que um cabo serial padrão (para PC) sejá ligado diretamente a este conector. A Figura abaixo apresenta o conector J6 e sua pinagem.
Foto com detalhe do conector J6 utilizaqdo para conexão ao LCD.
O Conector J4 permite a conexão de entrada de sinais analógicos para o coneversor DA da placa. O Nível de tensão destes sinais deve ser entre 0 e 2.5V. Níveis maiores podem danificar o Conversor. A figura abaixo apresenta o conector.
Foto com detalhe do conector J4 utilizado como entrada para conversão AD
O conector J1 fornece o sinal o “Pclk” proveniente do Rabbit (vide manual da Z- World). Este sinal é o clock do sistema (15MHz). Algumas aplicações necessitam utilizar um sinal de clock de frequência menor. Neste sentido, o circuito divide este sinal por 2 e por 4. A foto abaixo apresente este conector.
Foto com detalhe do conector J1 com o sinal Pclk
A Placa possui 5 chaves. Quatro delas são utilizadas como entrada através do barramento de I/0s (vide documentação da Z-World). A Chave “S5” é utilizada como reset do circuito. Um Buzzer também está disponível. Vide figura abaixo:
Foto com detalhe das chaves e buzzer disponíveis
O Ciruito:
O Circuito elétrico da placa encontra-se no final deste manual. O Circuito possui um circuito decofificador (U4) que permite a seleção de periféricos como Conversor AD e Display LCD. A Seleção é feita através dos sinais PD e PD7, conforme a tabela abaixo:
