Arquitetura de Computadores – Prof. Ronaldo Hüsemann

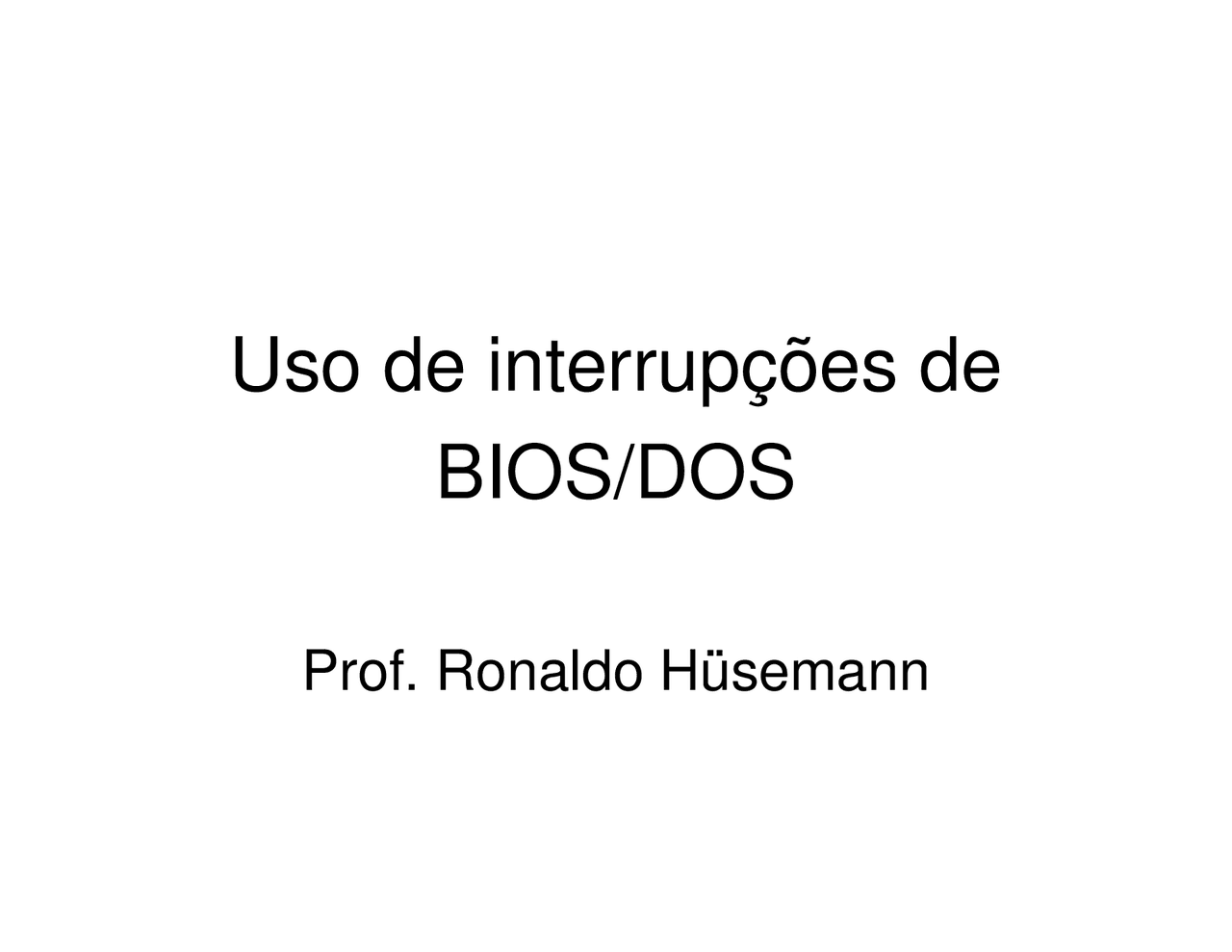

Uso de interrupções de

BIOS/DOS

Prof. Ronaldo Hüsemann

Arquitetura de Computadores – Prof. Ronaldo Hüsemann

Mapa de Memória

• Espaço total: 1M• Espaço para

programa: 640K

Tabela

de

Vetores

de

Interrup

ção

Tabela

de

Vetores

de Dados^ Interrupção

da

BIOS e do DOS Dados

da

BIOS e do

DOS

Processador deBIOS (volátil)^ BIOS (volátil) Comandos

Residente

Processador de Comandos

Residente

DOS

e

drivers

de

dispositivos DOS

e

drivers

de

Área para dispositivos

o

Áreaprograma

para

o

programa Memória

de

Vídeo

(Parte

Gráfica)

Memória

de

Vídeo

(Parte

Gráfica)

Memória

de

Vídeo

(Texto

e

Gráfica)

Memória

de

Vídeo

(Texto

e

Gráfica) BIOSReservado^ Reservado

(ROM) BIOS

(ROM)

FFFFFhF0000hC0000hB8000hA0000h 00400h 00000h

Arquitetura de Computadores – Prof. Ronaldo Hüsemann

Interrupções de Software

• Disparadas pelo programa do usuário• Instrução INT própria para isso
  • INT número
    • Número tem 8 bits (de 0 a FFh)
      • Exemplo: INT 3

Arquitetura de Computadores – Prof. Ronaldo Hüsemann

Interrupções Mais Comuns

• INT 10h – Serviço de vídeo da BIOS• INT 16h – Serviço de teclado da BIOS• INT 17h – Serviço de impressora da BIOS• INT 1Ah – Relógio• INT 1Ch – Cronômetro• INT 21h – Funções do MS-DOS

Arquitetura de Computadores – Prof. Ronaldo Hüsemann Uso de interrupção

• O uso de interrupções de software permite• uma operação com funções como uma

biblioteca de baixo nível

• Seleciona-se inicialmente o serviço

desejado, que é informado porregistradores gerais como AX, AH ou AL

• Chama-se então a interrupção por INT X• No retorna basta ler os registradores de

saída definidos

Arquitetura de Computadores – Prof. Ronaldo Hüsemann

INT 16h

• Leitura de teclado
  • Serviço 0:

Espera caracter ser pressionadoRegistrador AH sinaliza serviçoRetorna em AL caracter lido

• Exemplo:

MOV AH, 0INT 16H

Arquitetura de Computadores – Prof. Ronaldo Hüsemann

INT 16h

-^

Leitura de teclado– Serviço 2: Verifica estado do teclado

Registrador AH sinaliza serviçoRetorna em AL o estado atual

bit condição 7

Insert 6

Caps lock 5

Num lock 4

Scroll lock 3

Alt 2

Ctrl 1

Shift esq. 0

Shift dir.

Arquitetura de Computadores – Prof. Ronaldo Hüsemann

INT 21h

• Serviço 1:

Leitura de caracter com ecoRegistrador AH sinaliza serviçoRetorna em AL caracter lido

• Exemplo:

MOV AH, 1INT 21H

Arquitetura de Computadores – Prof. Ronaldo Hüsemann

INT 21h

• Serviço 11:

Verifica estado do tecladoRegistrador AH sinaliza serviço

Se AL = 255 há caracterSe AL = 0 não há caracter

• Exemplo:

MOV AH, 0BhINT 21H

Arquitetura de Computadores – Prof. Ronaldo Hüsemann

Mouse

• Funções básicas de leitura e configuração

também disponíveis através deinterrupções de BIOS;

• Interrupção mais usada INT 33h

Arquitetura de Computadores – Prof. Ronaldo Hüsemann

INT 33h

• Lê a posição do mouse• Serviço 3:
  • AX = 03h– Chamar INT 33h
    • Retorno:
      • CX = coordenada X– DX = coordenada Y– BX =>
        • bit 0 = botão esquerdo• bit 1 = botão direito• bit 2 = botão do meio

Arquitetura de Computadores – Prof. Ronaldo Hüsemann

INT 33h

• Muda a posição do mouse• Serviço 4:
  • AX = 04h– CX = coordenada X– DX = coordenada Y– Chamar INT 33h

Arquitetura de Computadores – Prof. Ronaldo Hüsemann

INT 33h

• Restringe a posição do mouse• Serviço 8:
  • AX = 08h– CX = mínimo valor da coordenada Y– DX = máximo valor da coordenada Y– Chamar INT 33h
