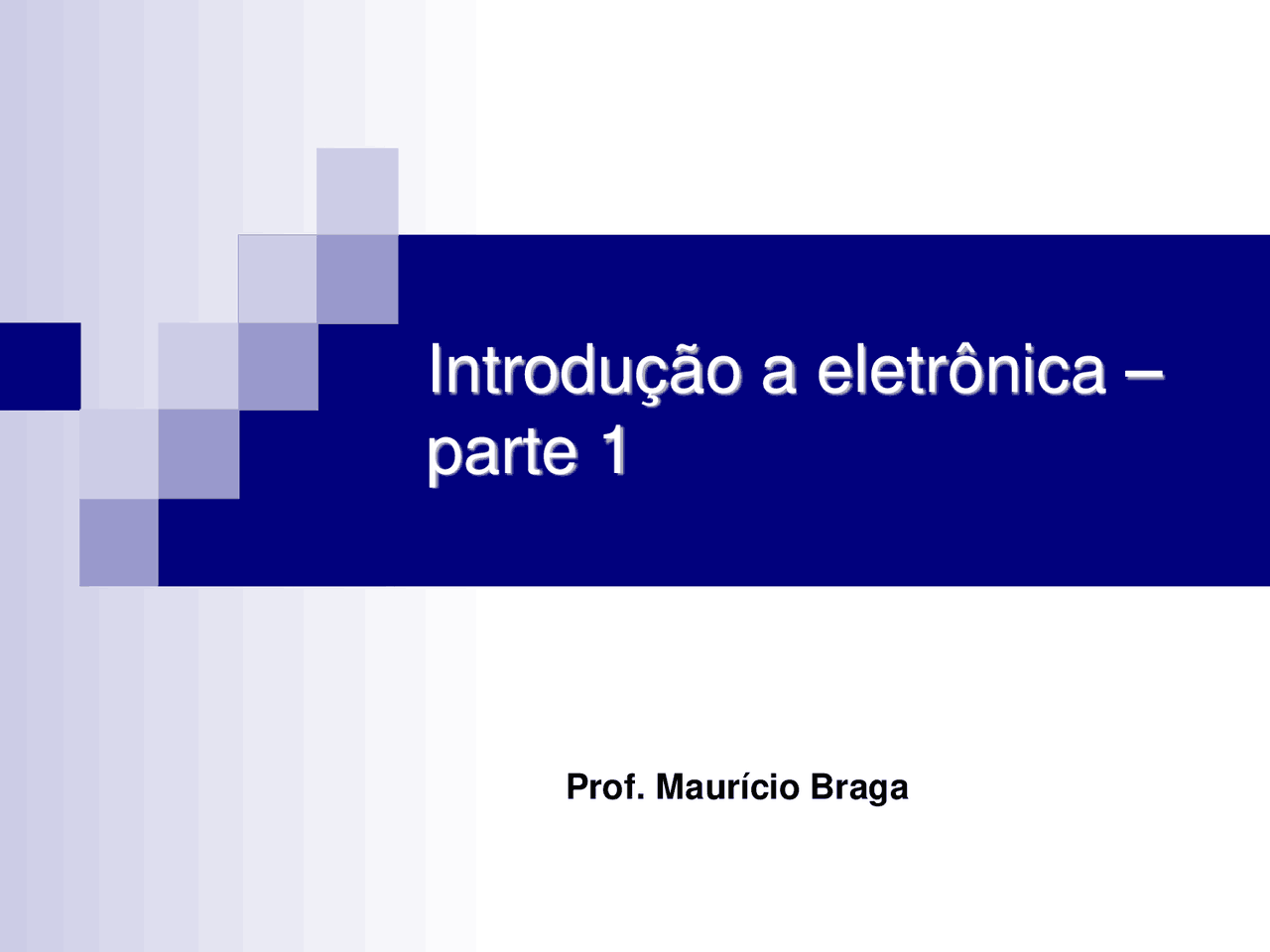

Introdução a eletrônica –

parte 1

Prof. Maurício Braga

Eletrônica

 Pode ser entendida como a ciência que estuda a forma de controlar a energia elétrica por meios elétricos.  Ramo da ciência que estuda o uso de circuitos formados por componentes elétricos e eletrônicos, tendo entre seus objetivos:  representar, armazenar, transmitir ou processar informações;  Controlar processos e servo mecanismos.  Pode ser dividida em eletrônica analógica e eletrônica digital.

Sinal analógico

Sinal analógico

 Podemos citar como exemplos de sinais

analógicos grandezas físicas tais como:

 Tensão elétrica;  Velocidade;  Pressão;  Temperatura;  Som;  Etc.

Sinal digital

Analógico x digital

 Vantagens do uso de sistemas digitais:  Maior facilidade de armazenamento de informação no formato digital;  Maior precisão / exatidão.  Menor suscetibilidade a ruídos.  Desvantagens do uso de sistemas digitais:  O mundo é analógico, então há necessidade de conversão analógico-> digital;  Podem ocorrer distorções ou perda de informação no processo de conversão analógico-digital.

Evolução tecnológica

 Válvula:  Primeiro dispositivo semicondutor;  Usada na criação dos primeiros computadores.  Desvantagens:  Uso de tensões elevadas;  Consumo elevado;  Impossibilidade de integração;  Baixa velocidade de operação.

Evolução tecnológica - ENIAC

 Primeiro computador digital eletrônico de grande escala.  Criado na segunda guerra, tinha como principal finalidade cálculos balísticos;  Utilização envolvia conectar fios, relés e sequências de chaves para se determinar a tarefa a ser executada. A cada tarefa diferente o processo deveria ser refeito. A resposta era dada por uma sequência de lâmpadas.  Custo estimado: US$ 500 mil.

Evolução tecnológica - ENIAC

Evolução tecnológica - Transistores

 O transistor foi inventado por John Bardeen, Walter Brattain e William Shockley no Bell Labs em 1948, invenção pela qual receberam o Prêmio Nobel de física de 1956.  Transistores substituíram as válvulas, apresentando como vantagens:  Ocupam menos espaço;  Consomem menos energia;  Geram menos calor;  Maior confiabilidade.

Evolução tecnológica – Integração em

larga escala (VSLI)

 Na década de 1980, a VLSI tinha possibilitado colocar primeiro dezenas de milhares, depois centenas de milhares e, por fim, milhões de transistores em um único chip.  A VLSI permitiu computadores menores e baratos o suficiente para que indivíduos pudessem comprá- los, viabilizando a computação pessoal.

Evolução tecnológica – Lei de Moore

 A lei de Moore prevê que o número de transistores em um chip dobra a cada 18 meses (aumento de 60% no número de transistores por ano)

Processadores Modernos - Intel Core

 A geração é identificada pelo primeiro número do modelo.  Ex: i7 2630QM, i3 6100 etc.  Dentro de uma mesma geração, o número mais alto significa um processador melhor.  Em relação a performance, temos de forma geral: i7 > i5 > i

Processadores Modernos - Intel Core
