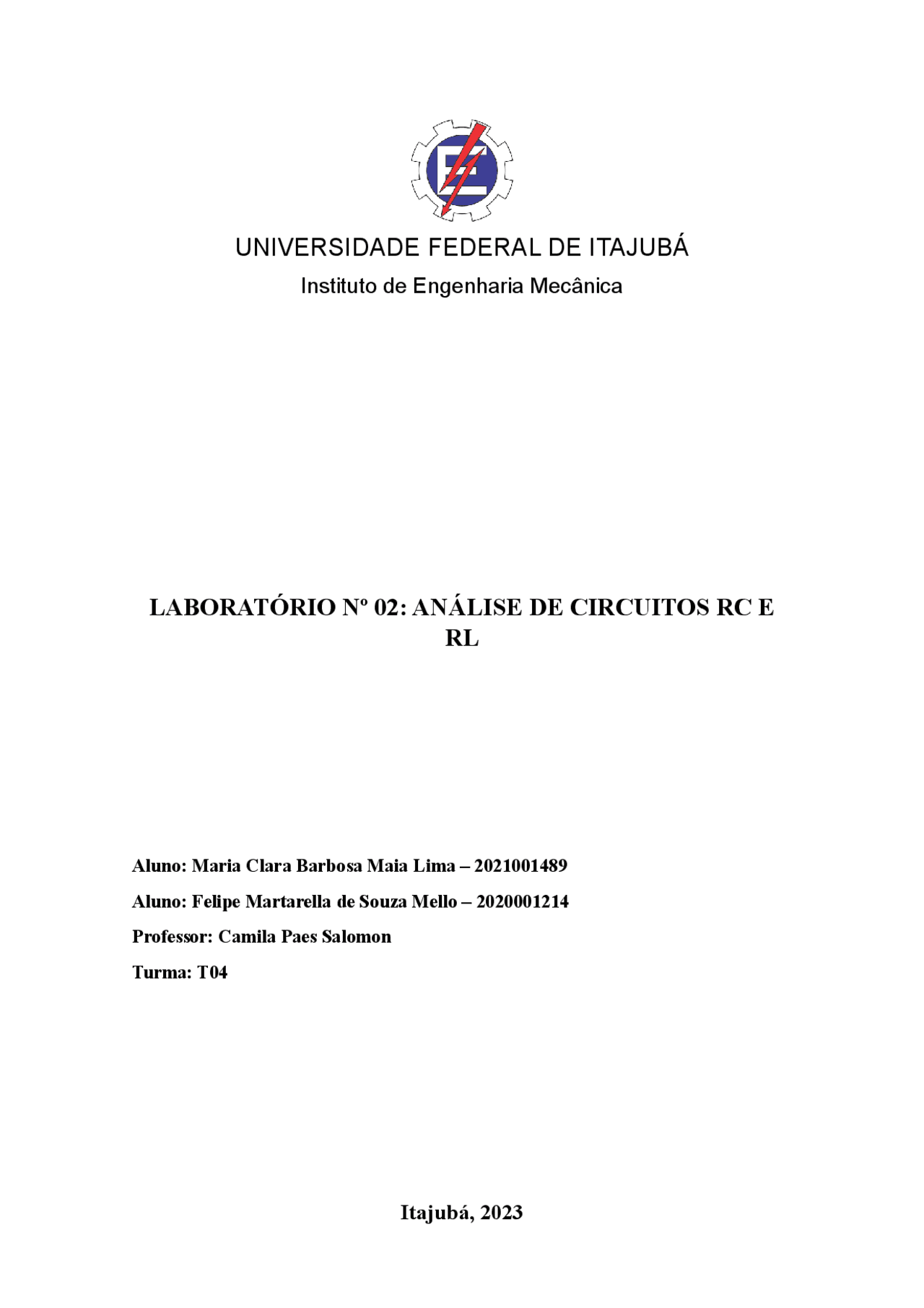

Aluno: Maria Clara Barbosa Maia Lima – 2021001489 Aluno: Felipe Martarella de Souza Mello – 2020001214 Professor: Camila Paes Salomon Turma: T
O presente relatório tem como objetivo analisar o comportamento de circuitos em corrente alternada em RC E RL por meio da análise experimental de dois circuitos.
2. MONTAGEM DO CIRCUITO CAPACITIVO (RC) Para a primeira montagem (Figura 1) foi considerado um circuito com um capacitor e resistor em séries com a fonte de tensão alterada. O experimento foi feito em duas etapas, pois devido ao equipamento usado para coleta de dados, osciloscópio, foi preciso fazer uma inversão na posição do capacitor e resistor. Figura 1 – Montagem do circuito RC Os dados coletados foram apresentados na tabela abaixo: Tabela 1 – Parâmetros do circuito RC estudado. Valor Nominal 𝐸 = 30 𝑉 𝑅 = 60 Ω 𝐶 = 10 𝜇𝐹 Valor Medido 29 , 99 𝑉 55 , 2 Ω 9 , 77 𝜇𝐹
Figura 2 – Montagem circuito RI Os resultados coletados estão apresentados nas tabelas abaixo: Tabela 4 – Parâmetros do circuito RL estudado. Valor Nominal 𝐸 = 30 𝑉 𝑅 = 120 Ω 𝐶 = 300 𝑚𝐻 Valor Medido 30 , 11 𝑉 110 , 7 Ω 𝑉𝐿 = 21 , 9 | 𝐼𝐿 = 0 , 164 𝐴
4.1 Resultados circuito RC Calculo da reatância capacitiva 𝑋𝐶 =
Transformando o circuito para analise fatorial temos que 𝑉 = 30 𝑉 < 0° 𝑍 = 60 − 265 , 25 𝑗Ω = 271 , 95 < − 77 ,25° Figura 3 – Diagrama fasorial impedância Cálculo da corrente 𝐼 =
Assim, pode-se notar que a corrente está adiantada em relação a tensão. A partir da corrente, pode-se calcular a fase do capacitor. 𝑉𝐶 = 𝐼 ∗ 𝑍𝐶 = 0 , 11 < 77 ,25° ∗ 265 , 25 < − 90 ° = 29 , 17 𝑉 < − 12 , 75 ° O resistor apresenta perda apenas na parte real, por esta razão está em fase com a corrente.
