“do Laboratório de Pesquisa ao Canteiro de Obras”

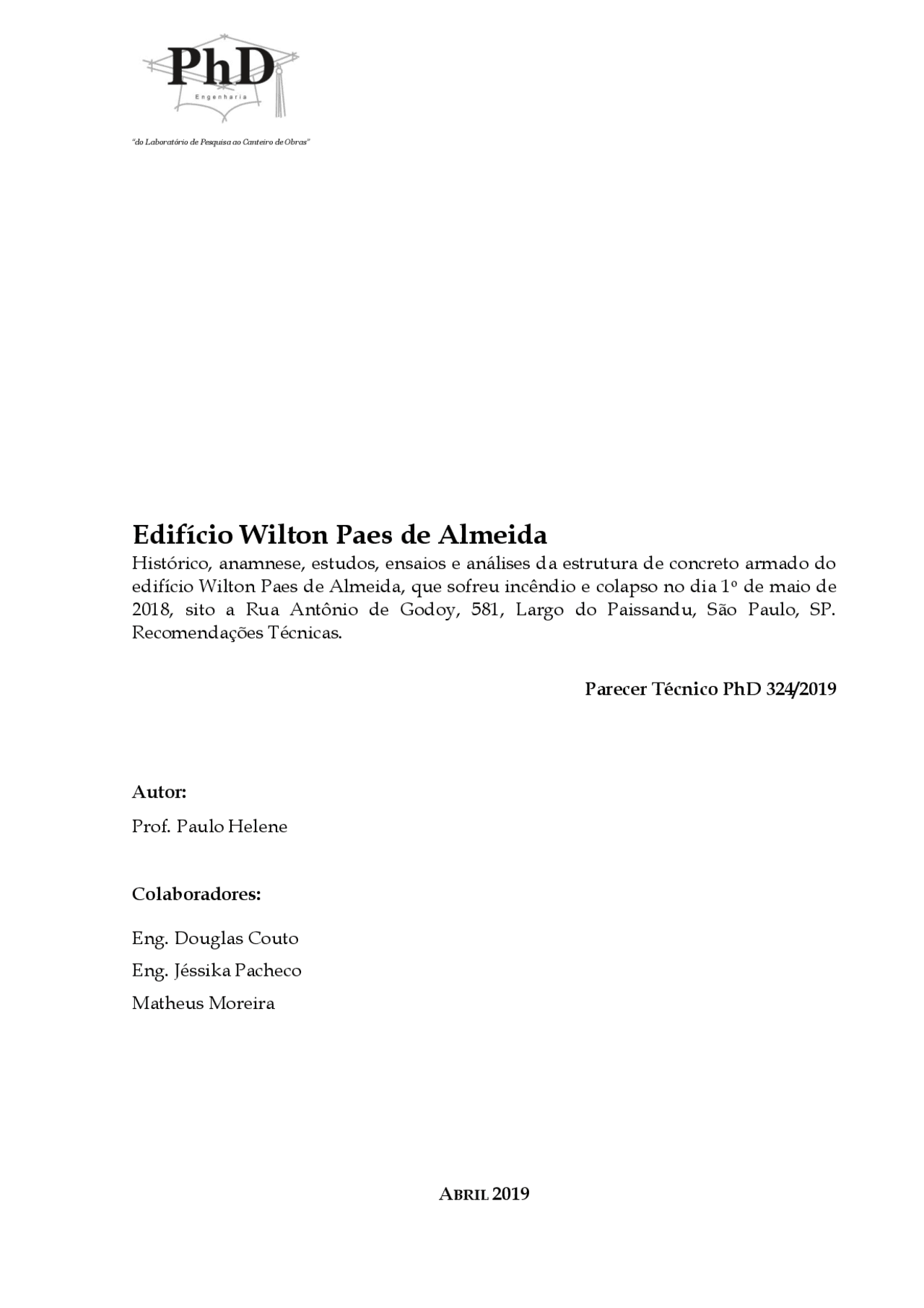

Edifício Wilton Paes de Almeida
Histórico, anamnese, estudos, ensaios e análises da estrutura de concreto armado do edifício Wilton Paes de Almeida, que sofreu incêndio e colapso no dia 1o^ de maio de 2018, sito a Rua Antônio de Godoy, 581, Largo do Paissandu, São Paulo, SP. Recomendações Técnicas. Parecer Técnico PhD 324 /201 9 Autor: Prof. Paulo Helene Colaboradores: Eng. Douglas Couto Eng. Jéssika Pacheco Matheus Moreira ABRIL 2019
“do Laboratório de Pesquisa ao Canteiro de Obras” PhD Engenharia Ltda. Rua Visconde de Ouro Preto 201. Consolação. São Paulo. SP 01303-060. Brasil fone / fax: 55 11 2501 4822 / 23 e 3151 4781 VIVO: 55 11 9504 5 - 4940 Natureza do Trabalho: Parecer Técnico PhD 324 / 201 9. Histórico, anamnese, estudos, ensaios e análises da estrutura de concreto armado do edifício Wilton Paes de Almeida, que sofreu
incêndio e colapso no dia 1º de maio de 2018, sito a Rua Antônio
de Godoy, 581, Largo do Paissandu, São Paulo, SP. Recomendações Técnicas. Sumário
**1. INTRODUÇÃO ........................................................................................................... 4
- INTERVENIENTES ................................................................................................... 6
- DESCRIÇÃO DO ACONTECIMENTO .................................................................... 7
- MANIFESTO do IBRACON .................................................................................... 11
- ANAMNESE .............................................................................................................. 14
- HISTÓRICO ............................................................................................................. 25
- SEGURANÇA CONTRA INCÊNDIO DA EDIFICAÇÃO ..................................... 30
- PROPRIEDADES do CONCRETO ARMADO ....................................................... 40
- ANÁLISE ESTRUTURAL........................................................................................ 78
- RECOMENDAÇÕES ................................................................................................ 99
- CONSIDERAÇÕES FINAIS .................................................................................. 100 ANEXOS Anexo I** → Relatório IBRACON sobre o colapso do Ed. Wilton Paes de Almeida, datado de 13 de agosto de 2018, Rev. 01. Anexo II → Protocolo de entrega do Relatório do IBRACON à Secretaria Municipal de Infraestrutura Urbana e Obras (SIURB), datado de 13/08/2018. Anexo III → Protocolo de entrega do Relatório do IBRACON à Universidade Presbiteriana Mackenzie (UPM), datado de 13/08/2018. Anexo IV → Ofício elaborado pelo IBRACON ao Secretário de Prefeituras Regionais da Prefeitura Municipal de São Paulo, Sr. Marcos Penido.
“do Laboratório de Pesquisa ao Canteiro de Obras” PhD Engenharia Ltda. Rua Visconde de Ouro Preto 201. Consolação. São Paulo. SP 01303-060. Brasil fone / fax: 55 11 2501 4822 / 23 e 3151 4781 VIVO: 55 11 9504 5 - 4940
1. INTRODUÇÃO
A partir de uma iniciativa do presidente do IBRACON, Júlio Timerman, em colaboração com a PMSP representada pelo Prof. Vitor Castex Aly, e sob a responsabilidade da Diretoria Técnica do Instituto (Prof. Paulo Helene), foi realizada a primeira parte desta investigação e estudos, que constou da retirada de amostras da estrutura de concreto dos escombros do edifício colapsado para ensaios posteriores, conforme consta do Relatório do IBRACON datado de 13 de agosto de 2018, Rev. 01 ( Anexo I ) cujos resultados serão utilizados neste Parecer. O referido Relatório IBRACON, cujo título é “Edifício Wilton Paes de Almeida - Propriedades tecnológicas do concreto e da armadura utilizados na estrutura de concreto armado do edifício Wilton Paes de Almeida, que sofreu incêndio e colapso no dia 1° de maio de 2018, sito a Rua Antônio de Godoy, 581, Largo do Paissandu, São Paulo, SP”, foi preparado pelo Diretor Técnico do IBRACON, a partir da solicitação do Diretor Presidente e entregue à Secretaria Municipal de Infraestrutura Urbana e Obras (SIURB) na data de 13/08/2018 ( Anexo II ). Também, com autorização do Prof. Dr. Vitor Castex Aly Secretário da SIURB uma cópia do mesmo Relatório foi entregue ao Prof. Dr. Sérgio Lex, Pró-Reitor de Extensão e Educação Continuada da Universidade Presbiteriana Mackenzie, na data de 13/08/2018 ( Anexo III ). O Prof. Vitor Castex Aly também autorizou o uso adequado do conteúdo do referido relatório, sempre com o cuidado de citar a fonte. Com base nas informações desse Relatório e numa extensa pesquisa bibliográfica, além de consultas à profissionais e amigos, esta PhD ampliou os estudos e análises e agora apresenta este Parecer mais completo, visando contribuir para o entendimento do mecanismo que levou ao colapso da estrutura de concreto armado do Edifício Wilton Paes de Almeida, sito a R. Antônio de Godoy, 581, Largo do Paissandu, São Paulo, SP, que sofreu incêndio seguido de colapso precoce e inusitado, na madrugada do dia 1o^ de maio de 2018_._ Para a consecução desse objetivo, houve a necessidade de contar com a participação altruísta de várias Instituições Privadas e Públicas e, inclusive, de pessoas físicas (profissionais reconhecidos), que entendendo a motivação maior, não hesitaram em dar seu apoio voluntário e competente a este desafio lançado pelo IBRACON e complementado voluntariamente por esta PhD. Para lograr a retirada de amostras (pedaços) da estrutura presentes nos escombros, houve o apoio da Prefeitura Municipal de São Paulo (Anexo IV) , cujo Presidente da SPObras, Sr. Mauricio Brun Bucker, intermediado pelo Prof. Vitor Levy Castex Aly, Secretário Municipal de Infraestrutura Urbana e Obras (SIURB), firmaram juntamente com o Diretor Presidente do IBRACON, Julio Timerman, o Termo de Cooperação para análise dos escombros da edificação sinistrada ( Anexo V ). Ainda, o acesso aos escombros foi também acordado com a Superintendência da Polícia Técnico-Científica, através dos peritos Mônica Bernardi Urias e Edgar Rezende Marques ( Anexo VI ), sendo que este último também acompanhou in loco a retirada das amostras.
“do Laboratório de Pesquisa ao Canteiro de Obras” PhD Engenharia Ltda. Rua Visconde de Ouro Preto 201. Consolação. São Paulo. SP 01303-060. Brasil fone / fax: 55 11 2501 4822 / 23 e 3151 4781 VIVO: 55 11 9504 5 - 4940 Para guarda das amostras retiradas dos escombros e para parte das operações de ensaio e prospecções, contou-se com a participação voluntária da Universidade Presbiteriana Mackenzie UPM, que ofereceu espaço nos Laboratórios de Estruturas e Materiais de Construção da Escola de Engenharia, tendo o Prof. Simão Priszkulnik como interlocutor principal. De modo a conhecer as propriedades tecnológicas dos materiais concreto e aço, assim como a geometria e armadura do trecho de pilar e de laje do balanço coletados dos escombros, foi desenvolvido um plano de inspeção e ensaios, formulado pela equipe da PhD e levado a cabo com a colaboração voluntária de profissionais, entidades e empresas registradas e nominadas neste Parecer.
“do Laboratório de Pesquisa ao Canteiro de Obras” PhD Engenharia Ltda. Rua Visconde de Ouro Preto 201. Consolação. São Paulo. SP 01303-060. Brasil fone / fax: 55 11 2501 4822 / 23 e 3151 4781 VIVO: 55 11 9504 5 - 4940
3. DESCRIÇÃO DO ACONTECIMENTO
“Um incêndio levou ao desabamento de um prédio de 24 andares invadido no centro de São Paulo, provocou pânico em moradores e vizinhos e expos a falta de controle de órgãos públicos sobre a segurança de imóveis ocupados por sem- teto”^1_._ Na madrugada do primeiro dia do mês de maio de 2018, um incêndio levou o edifício Wilton Paes de Almeida (Fig. 3.1) ao desabamento total. O incêndio teve início por volta das 01h30, e as chamas começaram, segundo o G1^2 , por um provável curto circuito no quinto andar. Figura 3. 1. Edifício Wilton Paes de Almeida antes do colapso. (Fonte: Google Maps, acesso em 20/07/2018) (^1) Disponível em: https://www1.folha.uol.com.br/cotidiano/2018/05/incendio-de-grandes-proporcoes-atinge-um-edificio-no- largo-do-paissandu.shtml , acesso em: 08/03/2019. (^2) Disponível em: https://g1.globo.com/sp/sao-paulo/noticia/incendio-em-predio-de-sp-foi-causado-por-curto-circuito-em- tomada-no- 5 - andar-diz-testemunha.ghtml, acesso em 20/03/2019.
“do Laboratório de Pesquisa ao Canteiro de Obras” PhD Engenharia Ltda. Rua Visconde de Ouro Preto 201. Consolação. São Paulo. SP 01303-060. Brasil fone / fax: 55 11 2501 4822 / 23 e 3151 4781 VIVO: 55 11 9504 5 - 4940 Em pouco espaço de tempo, devido às características construtivas do prédio, o fogo se alastrou rapidamente pelos outros andares (Fig. 3.2), tanto para cima (como esperado) quanto para baixo (não esperado), tomando conta de toda a estrutura, do térreo à cobertura. Por volta das 02h50, toda a edificação, ainda em chamas, desmoronou sobre si, causando a morte de 07 pessoas e muitos prejuízos nas construções vizinhas assim como enormes transtornos a famílias e ao trânsito e livre circulação de pessoas da região. Um motoqueiro que passava pelo local na ocasião, registrou em vídeo^3 , o início do incêndio por volta da 01:30h, no qual também é possível observar os moradores fugindo do edifício e observar o fogo alastrando-se para os andares superiores e para os andares inferiores. Figura 3.2. Incêndio visto da Av. Rio Branco. (Fonte: Tv Record^4 ) Além do edifício Wilton Paes de Almeida, mais 0 5 propriedades foram danificadas e interditadas pela Defesa Civil (Fig. 3): edifício Caracu, geminado com o edifício Wilton Paes de Almeida, localizado na R. Antônio de Godói nº 35, Condomínio Edifício Joamar sito nos números 08 e 26 da R. Antônio de Godói, Edifício Bandeirantes sito no número 135 do Largo do Paissandú e a Igreja Evangélica Luterana de São Paulo, fundada em 1908, reconhecida como o primeiro templo no estilo gótico construído na cidade de São Paulo^5. (^3) Disponível em: https://youtu.be/GPHLHOTt2sc, acesso em 08/03/2019. (^4) Disponível em: http://recordtv.r7.com/balanco-geral-manha/videos/curto-circuito-pode-ter-causado-incendio-em-predio- que-desabou-no-largo-do-paissandu-sp- 20102018 , acesso em 20/03/2019. (^5) CONPRESP. (1992). Resolução CONPRESP nº. 37/92. Tombamento , (p. 15). São Paulo.
“do Laboratório de Pesquisa ao Canteiro de Obras” PhD Engenharia Ltda. Rua Visconde de Ouro Preto 201. Consolação. São Paulo. SP 01303-060. Brasil fone / fax: 55 11 2501 4822 / 23 e 3151 4781 VIVO: 55 11 9504 5 - 4940 O edifício Wilton Paes de Almeida estava localizado no encontro da Avenida Rio Branco com a Rua Antônio de Godoy, 581, no Largo do Paissandú, na cidade de São Paulo. Endereço localizado em frente à igreja Nossa Senhora do Rosário dos Homens Pretos (destacado em cor púrpura na Fig. 3. 5 ), próximo de outras emblemáticas localidades da Capital, como a Galeria do Rock (destacado em cor azul), viaduto Santa Ifigênia (destacado em cor verde), a Praça da República e outros. Figura 3. 5. Localização do edifício Wilton Paes de Almeida. (Fonte: Google Maps, acesso em 20/07/2018)
“do Laboratório de Pesquisa ao Canteiro de Obras” PhD Engenharia Ltda. Rua Visconde de Ouro Preto 201. Consolação. São Paulo. SP 01303-060. Brasil fone / fax: 55 11 2501 4822 / 23 e 3151 4781 VIVO: 55 11 9504 5 - 4940
4. MANIFESTO do IBRACON Publicado em 02 de maio de 2018.^6 Reflexões sobre o Incêndio do Edifício no Largo Paissandu em São Paulo O recente e trágico colapso do edifício Wilton Paes de Almeida, no largo do Paissandu, no centro da cidade de São Paulo, reforça a importância da inspeção periódica das edificações e as consequentes atividades efetivas de manutenção corretiva e preventiva. Em recente reportagem no jornal “O Estado de São Paulo” (30.04.2018), consta que a Secretaria de Patrimônio da União (SPU) do Ministério do Planejamento tem cerca de 276 mil imóveis mal gerenciados. Desse total, só o INSS tem 3.800 edifícios, a RFFSA, 4.000 edifícios, a Eletrobrás, 800, e assim por diante, totalizando milhares de edifícios públicos mal utilizados, abandonados e até vários ocupados por grupos sem teto, como o caso em questão de São Paulo. Alguns desses edifícios são históricos e considerados referências arquitetônicas, como o edifício Paes de Almeida, reconhecido e tombado pelo Conselho Municipal de Preservação do Patrimônio Histórico, Cultural e Ambiental da Cidade de São Paulo (Conpresp). Segundo a Revista ACRÓPOLE 323 (nov. 1965, ano 27, pag. 34 a 37), esse edifício tinha 24 andares, 12 mil m² de área construída e foi projetado pelo Arq. Roger Zmekhol, professor da FAU/USP, tendo sido construído na década de 1960 para abrigar a sede da empresa Cia. Comercial Vidros do Brasil (CVB), e considerado um marco da arquitetura modernista de São Paulo. Após os traumáticos incêndios do Joelma e Andraus, na década de 70, houve uma profunda mudança na forma de tratar a questão do fogo nos edifícios da cidade de São Paulo. Infelizmente, ainda há muitas edificações antigas que não foram adaptadas para a realidade pós Joelma e Andraus, como era o caso desse edifício. Trata-se de uma herança negativa e preocupante, espalhada pela cidade. Muitas vezes o que dificulta, inibe e até inviabiliza as necessárias intervenções é a lei de tombamento, que não permite certas modificações. Qualquer edificação deve ser vistoriada periodicamente, como ocorre com outros bens de valor, como um automóvel ou um equipamento industrial, e deve ser alvo - automática e rotineiramente - de intervenções e modificações corretivas e de manutenção. Este acidente com vítimas fatais demonstra o descaso do Estado, proprietário do edifício, com seus imóveis e seus cidadãos, colocando em risco usuários e patrimônio, além de toda uma vizinhança, ameaçada com a falta de manutenção. (^6) Disponível em: http://marketing.arteinterativa.com.br/ver_mensagem.php?id=TH%7C105%7C255565%7C151370424520487600 , aceso em 08/03/2019.
“do Laboratório de Pesquisa ao Canteiro de Obras” PhD Engenharia Ltda. Rua Visconde de Ouro Preto 201. Consolação. São Paulo. SP 01303-060. Brasil fone / fax: 55 11 2501 4822 / 23 e 3151 4781 VIVO: 55 11 9504 5 - 4940 Para o Estado, o melhor seria implementar de imediato um programa de vistoria e diagnóstico desses edifícios públicos, seguido de eventual recuperação e retrofit , dando novos usos e mitigando a ocorrência de acidentes futuros. Uma ocupação regular, mal administrada e mal orientada é tão nefasta quanto uma ocupação irregular. Essa constatação significa que muitos condomínios e edifícios públicos acabam sofrendo, seja por desconhecimento, seja por omissão, alterações de carregamento e de segurança, que aceleram a degradação do edifício, potencializando os riscos de acidentes. Há um conjunto de procedimentos adequados para vistorias de edificações, assim como cursos de atualização e capacitação, além de eventos que oferecem conhecimento e as ferramentas para um correto diagnóstico, promovidos regularmente pelo Instituto Brasileiro do Concreto (IBRACON) e outras entidades do setor, entre elas a ALCONPAT, a ABECE e o IBAPE. O desejo é que não sejam necessários mais acidentes para se implementar de fato a obrigatoriedade de uma vistoria que identifique os problemas, e que seja seguida de ações corretivas e manutenções preventivas. Essa é a boa engenharia a serviço da cidade e sua comunidade. São Paulo, 02 de maio de 2018 Instituto Brasileiro do Concreto, IBRACON
“do Laboratório de Pesquisa ao Canteiro de Obras” PhD Engenharia Ltda. Rua Visconde de Ouro Preto 201. Consolação. São Paulo. SP 01303-060. Brasil fone / fax: 55 11 2501 4822 / 23 e 3151 4781 VIVO: 55 11 9504 5 - 4940
5. ANAMNESE
Anamnese ou antecedentes é o levantamento e análise da documentação disponível a respeito dessa estrutura de concreto. Tratou-se de buscar o projeto de arquitetura, o projeto estrutural incluindo fundações, o projeto das alvenarias, as interfaces com os projetos de instalações, as declarações de testemunhas, relatórios anteriores de vistoria, relatórios de intervenções corretivas, projeto de bombeiros, etc. Devido a distância entre as datas da construção e do colapso, cerca de 53 anos, houve dificuldade para encontrar e reunir muitas das informações. A maioria dos dados disponíveis foi encontrada em citações de artigos em revistas técnicas de arquitetura, tais como a revista Acrópole e o website Arquivo Arq e até em artigos de jornais. Também foram encontradas referências ao edifício na tese de doutoramento de Roberto Novelli Fialho^7 , apresentada à Faculdade de Arquitetura e Urbanismo da Universidade de São Paulo, na qual consta o seguinte trecho: “...Projeto de Roger Zmekohl localizado na Rua Antonio de Godoy esquina com a Avenida Rio Branco. O edifício com 22 pavimentos e 2 subsolos, segue os princípios do edifício “miesiano”, adotando em seu grande volume prismático a solução de “curtain wall” e estrutura metálica com perfis metálicos tipo “H” com lajes de concreto... ” A tese de Fialho também trazia em seu corpo um esquema da distribuição de andares do edifício, o qual pode ser consultado na Fig. 5.1. Figura 5.1. Distribuição dos andares do edifício Wilton Paes de Almeida (fonte: Fialho, 2007). (^7) FIALHO, R. Edifícios de escritórios na cidade de São Paulo. Tese (Doutorado em Arquitetura) – Faculdade Arquitetura e Urbanismo, Universidade de São Paulo. São Paulo. 2007. Disponível em: http://www.teses.usp.br/teses/disponiveis/16/16138/tde- 18052010 - 155700/pt- br.php , acesso em 08/03/2019.
“do Laboratório de Pesquisa ao Canteiro de Obras” PhD Engenharia Ltda. Rua Visconde de Ouro Preto 201. Consolação. São Paulo. SP 01303-060. Brasil fone / fax: 55 11 2501 4822 / 23 e 3151 4781 VIVO: 55 11 9504 5 - 4940 Figura 5.3. Detalhe da localização da WTC 7 (fonte: Imagem de FEMA^11 ) Para melhor entendimento do caso do colapso do Wilton Paes de Almeida, na mesma tarde do dia 1o^ de maio de 2018, o Prof. Paulo Helene foi visitar o local do colapso e observando os escombros não encontrou vestígios nem evidências de pilares metálicos. Retornando no dia seguinte cedo e com mais tempo e menos fumaça tóxica, vistoriou cuidadosamente os escombros (vide Fig. 5.4) concluindo com segurança que se tratava de pilares, vigas e lajes de concreto armado e nada havia da estrutura mista com pilares metálicos declarada nos documentos aparentemente “confiáveis” disponíveis na bibliografia encontrada até aquele momento. (^11) Disponível em: _https://cs.m.wikipedia.org/wiki/Soubor:World_Trade_Center,NY-2001- 09 - 11-Debris_Impact_Areas .svg, acesso em 08/03/2019.
“do Laboratório de Pesquisa ao Canteiro de Obras” PhD Engenharia Ltda. Rua Visconde de Ouro Preto 201. Consolação. São Paulo. SP 01303-060. Brasil fone / fax: 55 11 2501 4822 / 23 e 3151 4781 VIVO: 55 11 9504 5 - 4940 Figura 5.4. Prof. Paulo Helene apontando pilares tipo H em concreto armado. (Fonte: acervo pessoal Paulo Helene) Após comprovar que não havia nos escombros nenhum indício de estrutura metálica, o Prof. Paulo Helene comunicou o fato à BBC, dando origem a uma segunda reportagem^12. Dando continuidade às pesquisas bibliográficas, foi também encontrado na Revista Acrópole nº 323 Ano 27 de novembro de 1965^13 alguns desenhos arquitetônicos que indicavam a provável disposição dos elementos estruturais. Na Fig. 5.5 apresentam-se as plantas de arquitetura dos pavimentos térreo e tipo, e na Fig. 5. é mostrado um corte esquemático das lajes em balanço, sendo que, infelizmente, são desenhos sem cotas dimensionais. (^12) Disponível em: https://www.bbc.com/portuguese/brasil- 43964029 , acesso em 08/03/2019. (^13) Disponível em: http://www.acropole.fau.usp.br/edicao/323/14 , acesso em 08/03/2019.
“do Laboratório de Pesquisa ao Canteiro de Obras” PhD Engenharia Ltda. Rua Visconde de Ouro Preto 201. Consolação. São Paulo. SP 01303-060. Brasil fone / fax: 55 11 2501 4822 / 23 e 3151 4781 VIVO: 55 11 9504 5 - 4940 Figura 5. 6. Corte esquemático das lajes em balanço. (Fonte: Revista Acrópole)^15 Figura 5.7. Pilar em concreto exposto após remoção do revestimento. (Fonte: Leandro Coelho/SPU) Figura 5.8. Pilar em concreto sem o revestimento metálico, onde se observa o “H” que na verdade é um shaft do ar condicionado. (Fonte: Leandro Coelho/SPU) (^15) Disponível em: http://www.acropole.fau.usp.br/edicao/323/14 , acesso em 08/03/2019.
“do Laboratório de Pesquisa ao Canteiro de Obras” PhD Engenharia Ltda. Rua Visconde de Ouro Preto 201. Consolação. São Paulo. SP 01303-060. Brasil fone / fax: 55 11 2501 4822 / 23 e 3151 4781 VIVO: 55 11 9504 5 - 4940 Outras informações foram passadas pelo Eng. Leandro Coelho, tais como: as lajes tipo grelha eram revestidas com pisos de madeira (evidente na Fig. 5.8); as formas das lajes grelha não foram removidas após a cura (Fig. 5.9); havia carga de incêndio considerável nos últimos pavimentos e cobertura (Figs. de 5.10 a 5.13); e por fim, nas vistorias da SPU, não foram observados desaprumos e nem evidências de corrosão e/ou fissuras. Figura 5.9. Laje grelha com viga faixa ainda com moldes de madeira. (Fonte: Leandro Coelho/SPU) Figura 5.10. Armários de madeira no último andar. (Fonte: Leandro Coelho/SPU)
