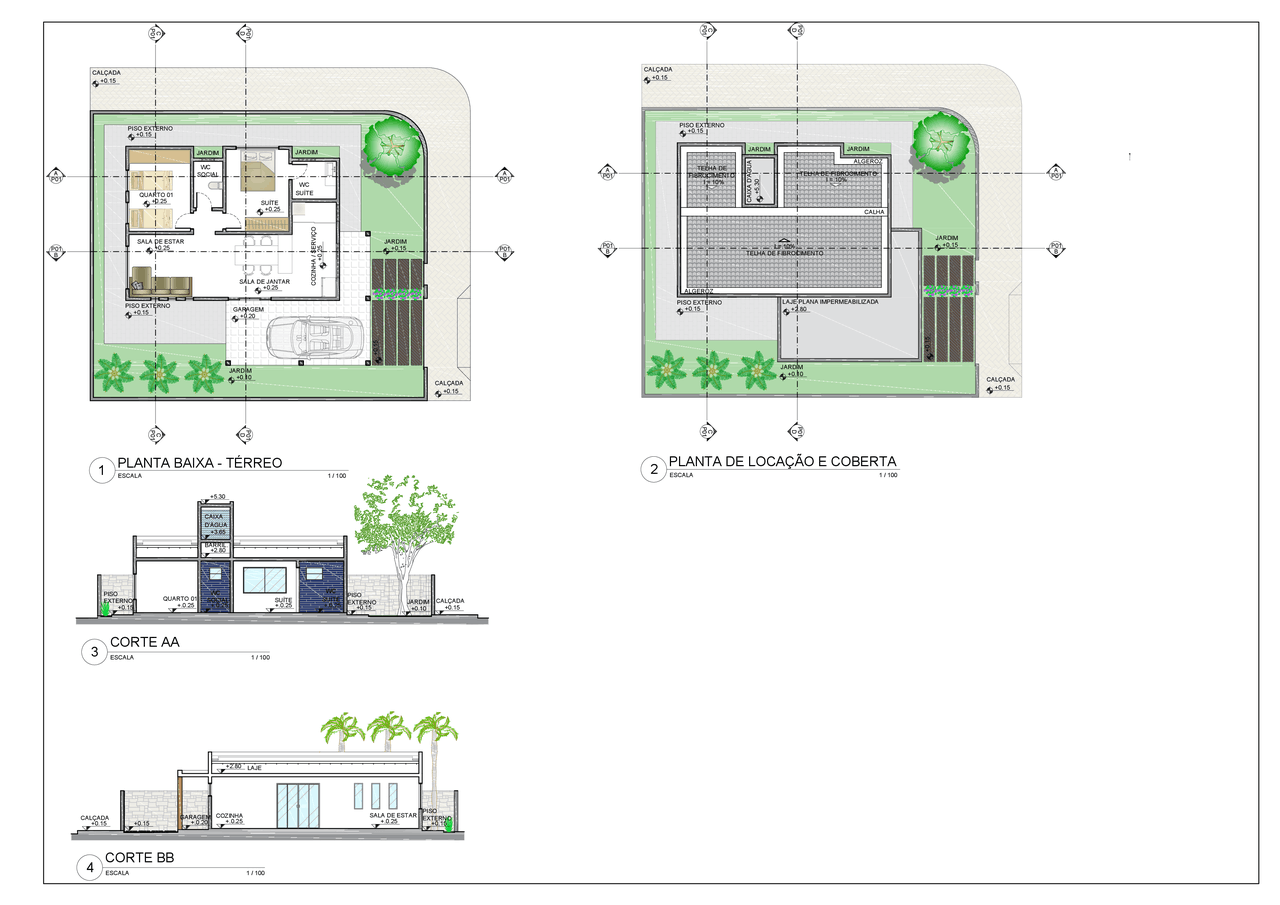

PLANTA BAIXA - TÉRREO
ESCALA 1 / 100
1
CALÇADA
JARDIM
JARDIM
PISO EXTERNO
JARDIM
PISO EXTERNO
JARDIM
+0.15
+0.15
+0.10
+0.15
+0.15
+0.15
CALÇADA
+0.15
SALA DE ESTAR
+0.25
SUÍTE
WC
SUÍTE
WC
SOCIAL
COZINHA / SERVIÇO
+0.25
QUARTO 01
GARAGEM
+0.20
SALA DE JANTAR
+0.25
+0.25
+0.25
B
P01
A
P01
B
P01
A
P01
C
P01
D
P01
C
P01
D
P01
PLANTA DE LOCAÇÃO E COBERTA
ESCALA 1 / 100
TELHA DE
FIBROCIMENTO TELHA DE FIBROCIMENTO
PISO EXTERNO
2
CAIXA D'AGUA
I = 10%
JARDIM
LAJE PLANA IMPERMEABILIZADA
CALHA
JARDIM
JARDIM
CALÇADA
I = 10%
I = 10%
PISO EXTERNO
TELHA DE FIBROCIMENTO
+5.30
ALGEROZ
+0.15
+0.15
+0.10
JARDIM
+0.15
ALGEROZ
+2.80
+0.15
+0.15
CALÇADA
+0.15
B
P01
A
P01
B
P01
A
P01
C
P01
D
P01
C
P01
D
P01
CORTE AA
ESCALA 1 / 100
3
+.0.25
+2.80
+3.65
+5.30
+0.15
+0.15 +0.15
+.0.25 +.0.25 +.0.25 +0.10
JARDIM
SUÍTE
WC
SOCIAL CALÇADA
WC
SUÍTE
QUARTO 01
PISO
EXTERNO PISO
EXTERNO
CAIXA
D'ÁGUA
BARRIL.
+.0.25
SALA DE ESTAR
+2.80 LAJE
GARAGEM
+.0.20
CORTE BB
ESCALA 1 / 100
4
+0.15+0.15 +0.15
CALÇADA
PISO
EXTERNO
+.0.25
COZINHA
