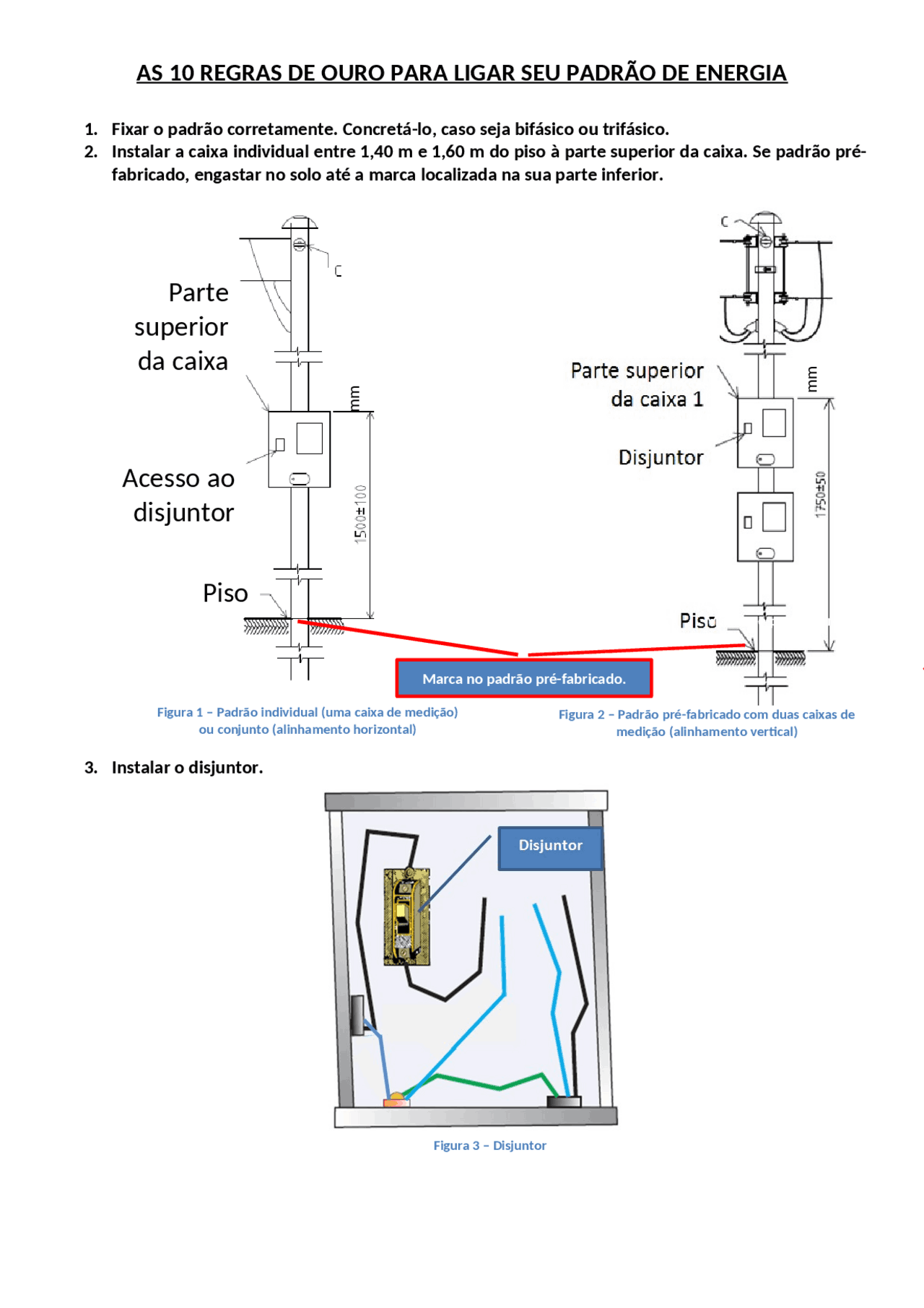

AS 10 REGRAS DE OURO PARA LIGAR SEU PADRÃO DE ENERGIA
1. Fixar o padrão corretamente. Concretá-lo, caso seja bifásico ou trifásico.
2. Instalar a caixa individual entre 1,40 m e 1,60 m do piso à parte superior da caixa. Se padrão pré-
fabricado, engastar no solo até a marca localizada na sua parte inferior.
Figura 2 – Padrão pré-fabricado com duas caixas de
medição (alinhamento vertical)
3. Instalar o disjuntor.
Figura 3 – Disjuntor
Piso
Parte
superior
da caixa
Acesso ao
disjuntor
mm
Marca no padrão pré-fabricado.
Figura 1 – Padrão individual (uma caixa de medição)
ou conjunto (alinhamento horizontal)
mm
Marca no padrão pré-fabricado.
