Estude fácil! Tem muito documento disponível na Docsity
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Prepare-se para as provas com trabalhos de outros alunos como você, aqui na Docsity
Encontra documentos específicos para os exames da tua universidade
Prepare-se com as videoaulas e exercícios resolvidos criados a partir da grade da sua Universidade
Responda perguntas de provas passadas e avalie sua preparação.
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium

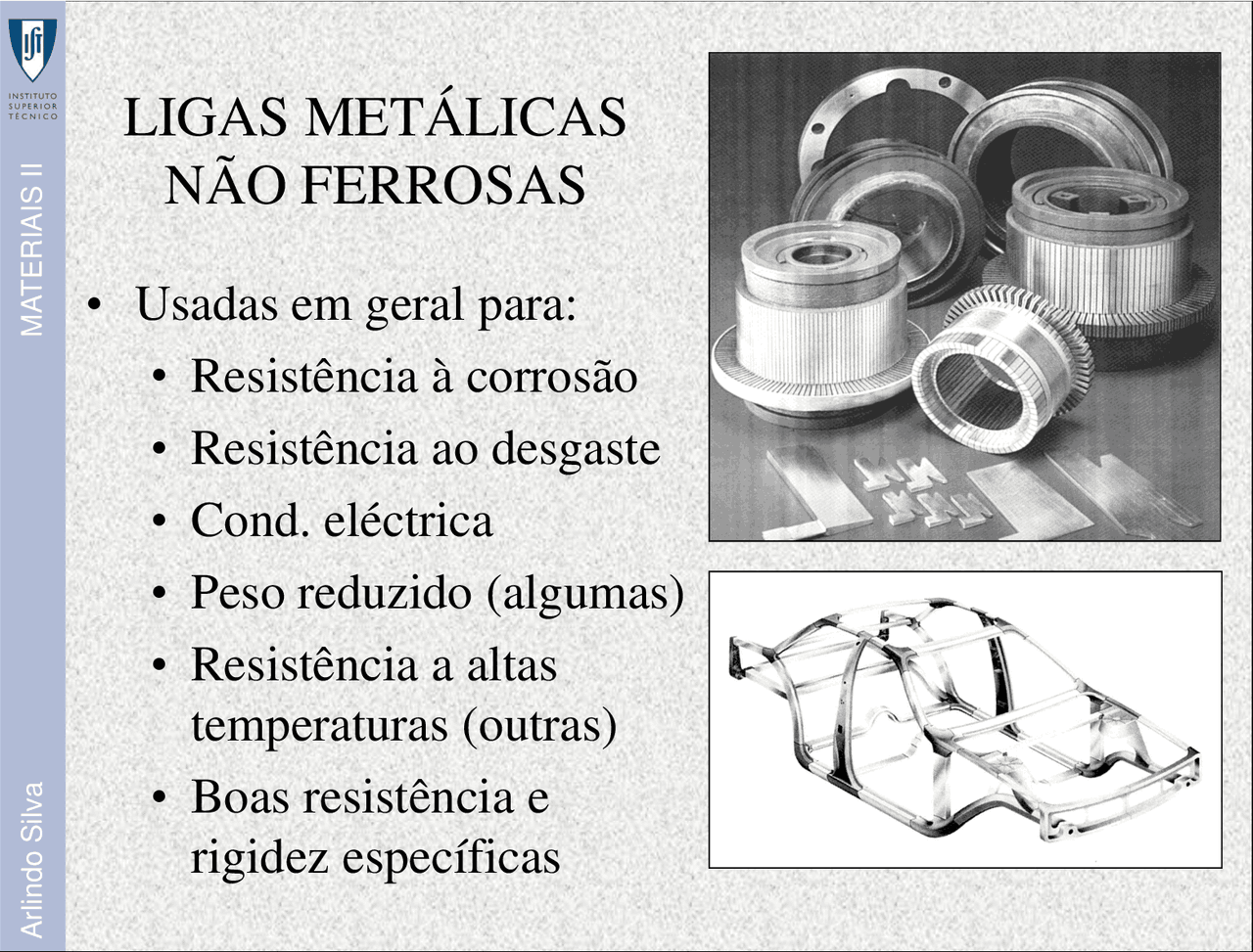

Aços ligas
Tipologia: Notas de estudo
1 / 22
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Tratamento de endurecimento por precipitação, ou envelhecimento
AA UNS Composição Condição Rot. (MPa) Ced.(MPa) Ext.Rot(%) Aplicações/Características 1100 A C-D A A91100 0.12Cu Recozido(O) 90 35 35-45 Alimentos, produtos químicos, permutadores de calor, reflectores de luz 3003 A C-D A A93003 0.12Cu, 1.2Mn,0.1Zn Recozido(O) 110 40 30-40 Utensílios culinários, reservatórios de pressão e tubagens, latas de bebidas 5052 A C-D A A95052 2.5Mg, 0.25Cr Def. Frio (H32) 230 195 12-18 Tubagens de óleo e combustível em aeronaves, tanques de combustível, rebites, arame 2024 C B-C B-C A92024 4,4Cu, 1.5Mg, 0.6Mn Tratado termic. (T4) 470 325 20 Estruturas aeronauticas, rebites, jantes de camião, parafusos 6061 B C-D A A96061 1.0Mg, 0.6Si, 0.3Cu Tratado termic. (T4) 240 145 22-25 Camiões, canoas, automóveis, mobiliário, tubagens 7075 C B-D D A97075 5.6Zn,2.5Mg, 1.6Cu,0.23Cr Tratado termic. (T6) 570 505 11 Estruturas aeronauticas e outras de elevado carregamento 295.0 A02950 4.5Cu, 1.1Si Tratado termic. (T4) 221 110 8,5 Volantes, jantes de camiões e aviões, carters 356.0 A03560 7.0Si, 0.3Mg Tratado termic. (T6) 228 164 3,5 Caixas de transmissão, blocos de motor 2090 --- 2.7Cu,0.25Mg 2.25Li,0.12Zr Trat. termic. e def. frio (T83) 455 455 5 Estruturas aeronauticas e de tanques criogénicos 8090 --- 1.3Cu,0.95Mg 2.0Li,0.1Zr Trat. termic. e def. frio (T651) 465 360 --- Estruturas aeronauticas e outras de elevado carregamento Propriedades mecânicas LIGAS DE TRABALHO MECÂNICO - NÃO TRATÁVEIS LIGAS DE TRABALHO MECÂNICO - TRATÁVEIS TERMICAMENTE LIGAS DE LÍTIO LIGAS DE FUNDIÇÃO - TRATÁVEIS TERMICAMENTE Resist.corrosão Maquin. Soldabil. A= Excelente, D= fraco
Alumínio – A Bismuto – B Cobre – C Cádmio – D Terra rara – E Ferro – F Tório – H Zircónio – K Berílio – L Manganês – M Níquel – N Chumbo – P Prata – Q Crómio – R Silício – S Estanho – T Zinco – Z
ASTM UNS Composição Condição Rot. (MPa) Ced.(MPa) Ext.Rot(%) Aplicações/Características AZ80A M11800 8.5Al, 0.5Zn, 0.12Mn 340 250 11 Elementos estruturais, peças forjadas HK31A M13310 3.0Th, 0.6Zr Def. frio e parcialmente recozido 255 200 9 Elementos estruturais com boa resistência até 315ºC ZK60A M16600 5.5Zn, 0.45Zr Envelhecido artificialmente 350 285 11 Peças forjadas de grande resistência para aeronaves AM60A M10600 6.0Al, 0.13Mn 220 130 6 Jantes de automóveis EZ33A M12330 2.7Zn, 0.6Zr, 3.3Terr. raras Envelhecido artificialmente 160 110 3 Peças fundidas para utilização até 260ºC AZ91A M11910 9.0Al, 0.13Mn,0.7Zn 230 150 3 Peças para automóveis, corta- relva e malas de viagem Propriedades mecânicas LIGAS DE TRABALHO MECÂNICO LIGAS DE FUNDIÇÃO
Al,O,N,H,Ga
Composição Condição Rotura (MPa) Cedênci a (MPa) Extensão Rot. (%) Aplicações/Características Comercial/ Puro (R50500) 99.1Ti Recozido 517 448 25 Blindagem de motores jacto, Cascas de aeronaves, equipamento resist à corrosão em navios e ind química a Ti-5Al- 2.5Sn (R54520) 5.0Al, 2.5Sn Recozido 862 807 16 Caixas de turbinas de gás, equipamento químico com resistência mecânica até 480ºC Quase a Ti-8Al- 1Mo-1V (R54810) 8.0Al, 1.0Mo, 1.0V Recozido (duplex) 1000 951 15 Peças forjadas para motores a jacto (discos de compressor, cubos, etc) a - b Ti-6Al-4V (R56400) 6.0Al, 4.0V Recozido 993 924 14 Implantes de elevada resistência, processamento químico, componentes estruturais de aeronaves a - b Ti-6Al-6V- 2Sn (R56620) 6.0Al, 2.0Sn, 6.0V, 0.75Cu Recozido 1069 1000 14 Componentes estruturais de alta resistência em aeronaves b Ti-10V- 2Fe-3Al 10.0V, 2.0Fe, 3.0Al Dissolução e envelhec. 1276 1200 10 Melhor combinação de resistência e ductilidade, aplicações com uniformi. de propriedades em toda a peça, componentes estruturais de aeronaves Propriedades mecânicas Tipo de liga Comum (UNS)
