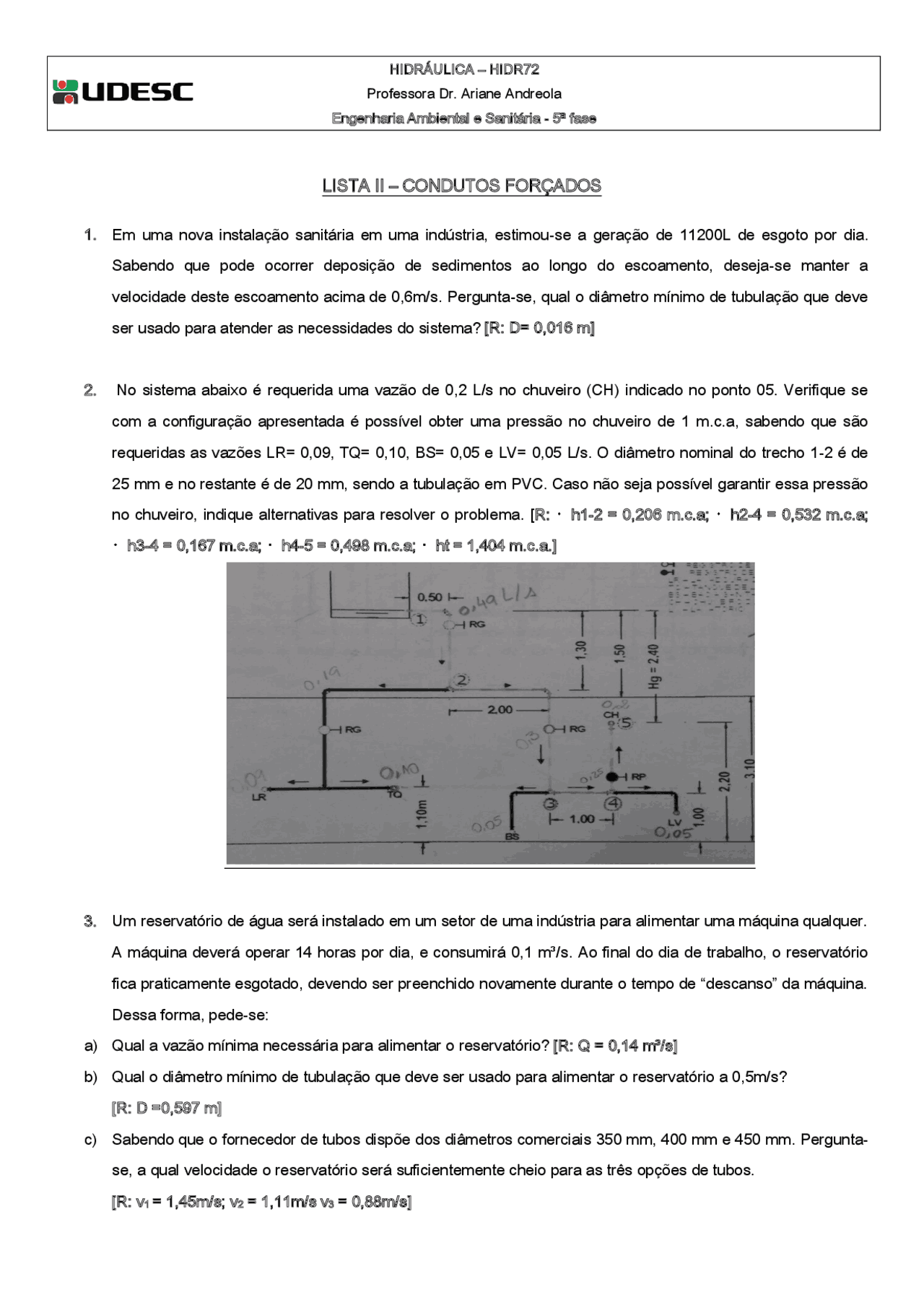

HIDRÁULICA – HIDR72
Professora Dr. Ariane Andreola
Engenharia Ambiental e Sanitária - 5ª fase
LISTA II – CONDUTOS FORÇADOS
1. Em uma nova instalação sanitária em uma indústria, estimou-se a geração de 11200L de esgoto por dia.
Sabendo que pode ocorrer deposição de sedimentos ao longo do escoamento, deseja-se manter a
velocidade deste escoamento acima de 0,6m/s. Pergunta-se, qual o diâmetro mínimo de tubulação que deve
ser usado para atender as necessidades do sistema? [R: D= 0,016 m]
2. No sistema abaixo é requerida uma vazão de 0,2 L/s no chuveiro (CH) indicado no ponto 05. Verifique se
com a configuração apresentada é possível obter uma pressão no chuveiro de 1 m.c.a, sabendo que são
requeridas as vazões LR= 0,09, TQ= 0,10, BS= 0,05 e LV= 0,05 L/s. O diâmetro nominal do trecho 1-2 é de
25 mm e no restante é de 20 mm, sendo a tubulação em PVC. Caso não seja possível garantir essa pressão
no chuveiro, indique alternativas para resolver o problema. [R: h1-2 = 0,206 m.c.a; h2-4 = 0,532 m.c.a;
h3-4 = 0,167 m.c.a; h4-5 = 0,498 m.c.a; ht = 1,404 m.c.a.]
3. Um reservatório de água será instalado em um setor de uma indústria para alimentar uma máquina qualquer.
A máquina deverá operar 14 horas por dia, e consumirá 0,1 m³/s. Ao final do dia de trabalho, o reservatório
fica praticamente esgotado, devendo ser preenchido novamente durante o tempo de “descanso” da máquina.
Dessa forma, pede-se:
a) Qual a vazão mínima necessária para alimentar o reservatório? [R: Q = 0,14 m³/s]
b) Qual o diâmetro mínimo de tubulação que deve ser usado para alimentar o reservatório a 0,5m/s?
[R: D =0,597 m]
c) Sabendo que o fornecedor de tubos dispõe dos diâmetros comerciais 350 mm, 400 mm e 450 mm. Pergunta-
se, a qual velocidade o reservatório será suficientemente cheio para as três opções de tubos.
[R: v1 = 1,45m/s; v2 = 1,11m/s v3 = 0,88m/s]
