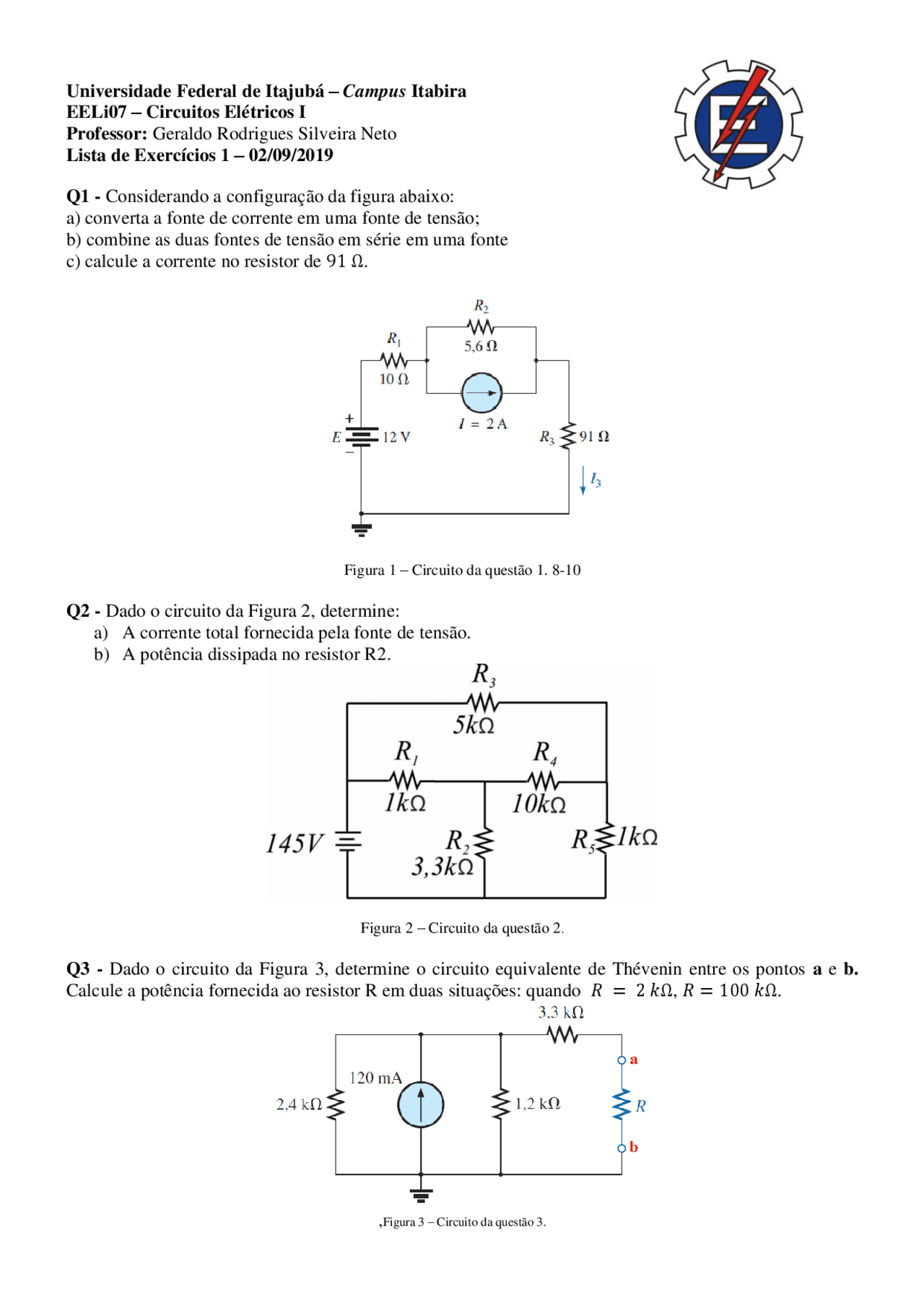

Universidade Federal de Itajubá Campus Itabira
EELi07 Circuitos Elétricos I
Professor: Geraldo Rodrigues Silveira Neto
Lista de Exercícios 1 02/09/2019
Q1 - Considerando a configuração da figura abaixo:
a) converta a fonte de corrente em uma fonte de tensão;
b) combine as duas fontes de tensão em série em uma fonte
c) calcule a corrente no resistor de 91 Ω.
Figura 1 Circuito da questão 1. 8-10
Q2 - Dado o circuito da Figura 2, determine:
a) A corrente total fornecida pela fonte de tensão.
b) A potência dissipada no resistor R2.
Figura 2 Circuito da questão 2.
Q3 - Dado o circuito da Figura 3, determine o circuito equivalente de Thévenin entre os pontos a e b.
Calcule a potência fornecida ao resistor R em duas situações: quando 𝑅 = 2 𝑘Ω, 𝑅 = 100 𝑘Ω.
,Figura 3 Circuito da questão 3.
pf3

Pré-visualização parcial do texto

Baixe Lista de Exercicio Circuitos Elétricos e outras Exercícios em PDF para Circuitos Elétricos, somente na Docsity!

Universidade Federal de Itajubá – Campus Itabira EELi07 – Circuitos Elétricos I Professor: Geraldo Rodrigues Silveira Neto Lista de Exercícios 1 – 02 /0 9 /201 9 Q 1 - Considerando a configuração da figura abaixo: a) converta a fonte de corrente em uma fonte de tensão; b) combine as duas fontes de tensão em série em uma fonte c) calcule a corrente no resistor de 91 Ω. Figura 1 – Circuito da questão 1. 8 - 10 Q 2 - Dado o circuito da Figura 2, determine: a) A corrente total fornecida pela fonte de tensão. b) A potência dissipada no resistor R2. Figura 2 – Circuito da questão 2. Q 3 - Dado o circuito da Figura 3 , determine o circuito equivalente de Thévenin entre os pontos a e b. Calcule a potência fornecida ao resistor R em duas situações: quando 𝑅 = 2 𝑘Ω, 𝑅 = 100 𝑘Ω. ,Figura 3 – Circuito da questão 3.

Q 4 - Escreva as equações de malha para o circuito da figura abaixo e use os determinantes para calcular as correntes de malha. Calcule as tensões Va e Vb e determine a tensão Vab. ,Figura 4 – Circuito da questão 4. 8 - 39 Q 5 - Escreva as equações nodais para o circuito da figura abaixo e usando determinantes, determine as tensões nodais. Determine também a intensidade e a polaridade da tensão através de cada resistor. Figura 5 – Circuito da questão 5. 8 - 43 Q 6 - Usando a superposição, calcule a corrente através de R 1 para o circuito na figura abaixo. Figura 6 – Circuito da questão 6. 9 - 6 Q 7 - Calcule o circuito equivalente de Norton para o circuito externo ao resistor R na figura abaixo. Figura 7 – Circuito da questão 7. 9 - 26
