Departamento Acadêmico
de Eletrotécnica
Disciplina: ET73F - Circuitos elétricos A Professor: Juan Camilo Castellanos

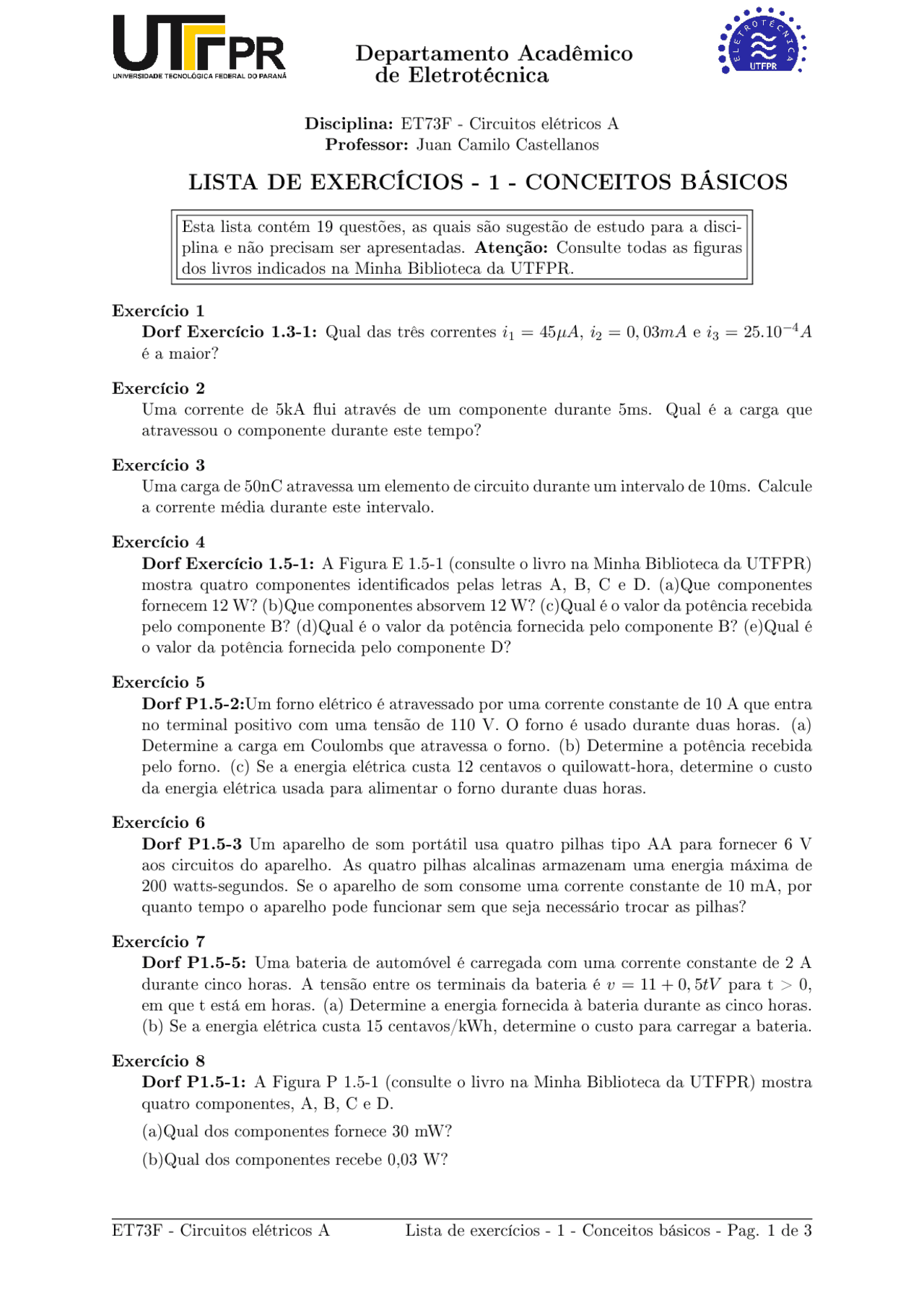

LISTA DE EXERCÍCIOS - 1 - CONCEITOS BÁSICOS
Esta lista contém 19 questões, as quais são sugestão de estudo para a disci- plina e não precisam ser apresentadas. Atenção: Consulte todas as guras dos livros indicados na Minha Biblioteca da UTFPR.
Exercício 1 Dorf Exercício 1.3-1: Qual das três correntes i 1 = 45μA, i 2 = 0, 03 mA e i 3 = 25. 10 −^4 A é a maior?
Exercício 2 Uma corrente de 5kA ui através de um componente durante 5ms. Qual é a carga que atravessou o componente durante este tempo?
Exercício 3 Uma carga de 50nC atravessa um elemento de circuito durante um intervalo de 10ms. Calcule a corrente média durante este intervalo.
Exercício 4 Dorf Exercício 1.5-1: A Figura E 1.5-1 (consulte o livro na Minha Biblioteca da UTFPR) mostra quatro componentes identi cados pelas letras A, B, C e D. (a)Que componentes fornecem 12 W? (b)Que componentes absorvem 12 W? (c)Qual é o valor da potência recebida pelo componente B? (d)Qual é o valor da potência fornecida pelo componente B? (e)Qual é o valor da potência fornecida pelo componente D?
Exercício 5 Dorf P1.5-2:Um forno elétrico é atravessado por uma corrente constante de 10 A que entra no terminal positivo com uma tensão de 110 V. O forno é usado durante duas horas. (a) Determine a carga em Coulombs que atravessa o forno. (b) Determine a potência recebida pelo forno. (c) Se a energia elétrica custa 12 centavos o quilowatt-hora, determine o custo da energia elétrica usada para alimentar o forno durante duas horas.
Exercício 6 Dorf P1.5-3 Um aparelho de som portátil usa quatro pilhas tipo AA para fornecer 6 V aos circuitos do aparelho. As quatro pilhas alcalinas armazenam uma energia máxima de 200 watts-segundos. Se o aparelho de som consome uma corrente constante de 10 mA, por quanto tempo o aparelho pode funcionar sem que seja necessário trocar as pilhas?
Exercício 7 Dorf P1.5-5: Uma bateria de automóvel é carregada com uma corrente constante de 2 A durante cinco horas. A tensão entre os terminais da bateria é v = 11 + 0, 5 tV para t > 0, em que t está em horas. (a) Determine a energia fornecida à bateria durante as cinco horas. (b) Se a energia elétrica custa 15 centavos/kWh, determine o custo para carregar a bateria.
Exercício 8 Dorf P1.5-1: A Figura P 1.5-1 (consulte o livro na Minha Biblioteca da UTFPR) mostra quatro componentes, A, B, C e D. (a)Qual dos componentes fornece 30 mW? (b)Qual dos componentes recebe 0,03 W?
(c)Qual é o valor da potência recebida pelo componente B? (d)Qual é o valor da potência fornecida pelo componente B? (e)Qual é o valor da potência fornecida pelo componente C?
Exercício 9 Dorf P1.7-2:De acordo com a lei de conservação da energia, a soma da potência absorvida por todos os componentes de um circuito deve ser zero. A Figura P 1.7-2 mostra um circuito. As tensões e correntes em todos os componentes estão especi cadas. Todas estas tensões e correntes estão corretas? Justi que sua resposta. Sugestão: Calcule as potências absorvidas por todos os componentes. Some essas potências. Se a soma for zero, isso signi ca que a lei de conservação da energia está sendo respeitada e as tensões e correntes estão provavelmente corretas. Se a soma não for zero, isso signi ca que nem todas as tensões e correntes estão corretas.
Exercício 10 Dorf P2.4-1: Uma fonte de corrente e um resistor estão ligados em série no circuito da Figura P 2.4-1(consulte o livro na Minha Biblioteca da UTFPR). Como componentes ligados em série são percorridos pela mesma corrente, i = is neste circuito. Suponha que is = 3A e R = 7Ω. Calcule a tensão v entre os terminais do resistor e a potência absorvida pelo resistor.
Exercício 11 Dorf P2.4-3: Uma fonte de tensão e um resistor estão ligados em paralelo no circuito da Figura P 2.4-3(consulte o livro na Minha Biblioteca da UTFPR). Como componentes ligados em paralelo têm a mesma tensão, v = vs neste circuito. Suponha que vs = 10V e R = 5Ω. Calcule a corrente i no resistor e a potência absorvida pelo resistor.
Exercício 12 Dorf P2.4-5:Uma fonte de tensão e dois resistores estão ligados em paralelo no circuito da Figura P 2.4-5. Como componentes ligados em paralelo têm a mesma tensão, v 1 = vs e v 2 = vs neste circuito. Suponha que vs = 150V , R 1 = 50Ω e R 2 = 25Ω. Calcule a corrente nos resistores e a potência absorvida pelos resistores. Sugestão: Observe o sentido de referência das correntes nos resistores.
Exercício 13 Dorf P2.4-6: Uma fonte de corrente e dois resistores estão ligados em série no circuito da Figura P 2.4-6. Como componentes ligados em série têm a mesma corrente, i 1 = is e i 2 = is neste circuito. Suponha que is = 25mA, R 1 = 4Ω e R 2 = 8Ω. Calcule a tensão nos resistores e a potência absorvida pelos resistores. Sugestão: Observe o sentido de referência da tensão nos resistores.
Exercício 14 Dorf P2.4-7: Um aquecedor elétrico é ligado a uma fonte de tensão contínua de 250 V e absorve 1000 W. Mais tarde, o mesmo aquecedor é ligado a uma fonte de tensão contínua de 220 V. Qual é a nova potência absorvida pelo aquecedor? Qual é a resistência do aquecedor?
Exercício 15 Dorf P 2.6-1: Para o circuito da Figura P 2.6-1: (a)Qual é o valor da resistência R? (b)Qual é a potência fornecida pela fonte de tensão?
Exercício 16 Dorf P2.6-2: A fonte de corrente da Figura P2.6-2 fornece 40 W. Qual são as leituras dos medidores da Figura P2.6-2?
