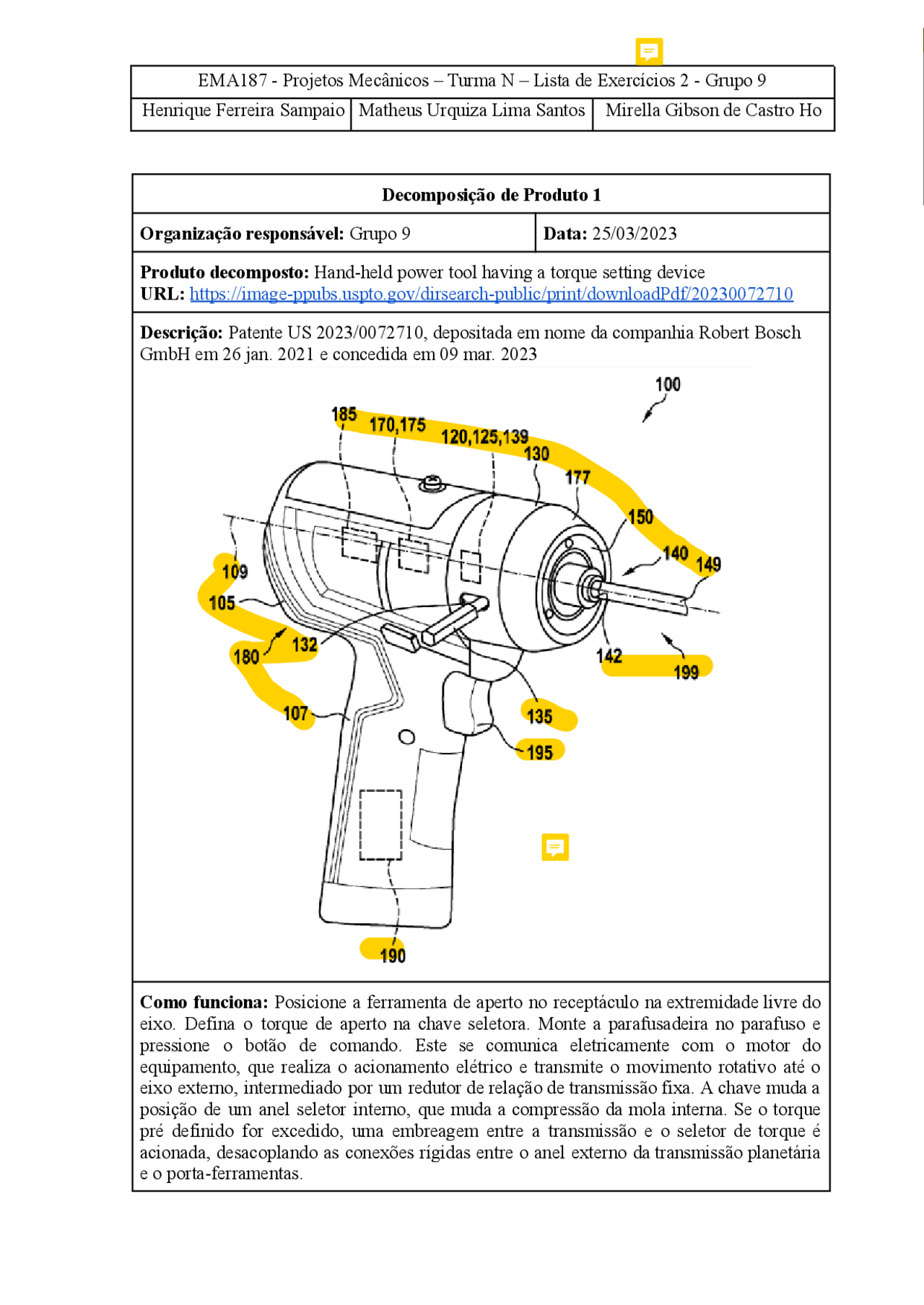

EMA187 - Projetos Mecânicos – Turma N – Lista de Exercícios 2 - Grupo 9 Henrique Ferreira Sampaio Matheus Urquiza Lima Santos Mirella Gibson de Castro Ho Decomposição de Produto 1 Organização responsável: Grupo 9 Data: 25/03/ Produto decomposto: Hand-held power tool having a torque setting device URL: https://image-ppubs.uspto.gov/dirsearch-public/print/downloadPdf/ Descrição: Patente US 2023/0072710, depositada em nome da companhia Robert Bosch GmbH em 26 jan. 2021 e concedida em 09 mar. 2023 Como funciona: Posicione a ferramenta de aperto no receptáculo na extremidade livre do eixo. Defina o torque de aperto na chave seletora. Monte a parafusadeira no parafuso e pressione o botão de comando. Este se comunica eletricamente com o motor do equipamento, que realiza o acionamento elétrico e transmite o movimento rotativo até o eixo externo, intermediado por um redutor de relação de transmissão fixa. A chave muda a posição de um anel seletor interno, que muda a compressão da mola interna. Se o torque pré definido for excedido, uma embreagem entre a transmissão e o seletor de torque é acionada, desacoplando as conexões rígidas entre o anel externo da transmissão planetária e o porta-ferramentas.
Peças: N° Nome Id. Qtd. Material Processo fab. Imagem 1 Corpo principal 105 1 PPE Injeção 2 Motor 185 1 Cobre, aço Montagem: trefilação (fios), retificação (eixo) e fundição (carcaça) 3 Receptáculo da ferramenta 140 1 Aço Retífica interna 4 Ferramenta 149 1 Aço Torneamento e fresamento 6 Switch manual 195 1 PPE Injeção 7 Punho 107 1 PPE Injeção
15 Lâmpadas 150 1 LED Montagem 16 Pack de baterias 190 1 Li-íon Montagem 17 Eixo de entrada da transmissão 294 1 Aço Trefilamento e retífica 18 Ventilador 291 1 PVC Injeção 19 Eixo de saída da transmissão 295 1 Aço Trefilamento e retífica 20 Parafuso 292 1 Aço Forjamento e rolagem
Capa da transmissão 213 1 PPO Injeção 22 Anel externo da planetária 280 1 PPO Injeção 23 Planetas da planetária 216 3 PPO Injeção 24 Alojamento 221 1 Aço Fresamento 25 Mancal de rolamento de esferas
2 Aço Montagem de componentes retificados 26 Mola de compressão 240 1 Aço Enrolamento e esmerilhame- nto 27 Tensionador 244 1 Aço Fresamento
Dispositivo de switch 370 1 Cobre Fresamento 38 Fixador do sensor 360 1 PVC Injeção 39 Elemento de ajuste de força 730 1 Aço Fresamento
Decomposição de Produto 2 Organização responsável: Grupo 9 Data: 25/03/ Produto decomposto: Chave de fenda de travamento URL: https://busca.inpi.gov.br/pePI/servlet/PatenteServletController?Action=detail&CodPedido= 966675&SearchParameter=CHAVE%20DE%20FENDA%20%20%20%20%20%20&Resu mo=&Titulo= Descrição: Patente US 2011/030170, depositada em nome da companhia Synthies GmbH em 31 jan. 2012 e concedida em 15 dez. 2020 no Brasil. Esta chave permite o aperto ou desaperto de diversos tipos de parafusos por meio de uma haste que se adapta à cabeça do parafuso. Como funciona: Posicione a ferramenta no sulco da extremidade do parafuso. Segurando firmemente o cabo da ferramenta, gire o atuador no centro da ferramenta de modo que a haste secundária da ferramenta se deslocará em direção ao parafuso ao mesmo tempo em que se afasta da haste principal. Quando as duas hastes estiverem encostando nas paredes dos sulcos do parafuso, pode-se iniciar o aperto ou desaperto do parafuso. Após finalizada a operação, gire o atuador no sentido anti-horário até que seja possível retirar a ferramenta do parafuso.
Decomposição de Produto 3 Organização responsável: Grupo 9 Data: 06/04/ Produto decomposto: Parafusadeira pneumática para abertura/fechamento de vagões graneleiros URL: https://worldwide.espacenet.com/patent/search/family/048525089/publication/BRPI 3A2?q=pn%3DBRPI1101223A Descrição: Patente BRPI1101223A2 depositada por Costa Renato Gonçalves em nome da companhia Brava Manutenção de Equipamentos Ltda. em 03/03/2011 e concedida em 04/06/2013 no Brasil. Esta ferramenta permite realizar a abertura/fechamento de vagões graneleiros de forma mais ergonômica e segura. Como funciona: Inicialmente, é necessário conectar a alimentação de ar comprimido na ponteira de engate. Assim, a parafusadeira deve ser posicionada no mecanismo de abertura/fechamento do vagão graneleiro pelo técnico, de forma a encaixar a ponteira na ponteira do mecanismo. Então, o braço de alavanca deve ser posicionado sobre o piso. A parafusadeira deve ser acionada por meio de sua chave de acionamento, e ao término da operação, deve ser desligada manualmente pela chave. Após isso, a ponteira deve ser retirada do mecanismo. Caso seja necessário alterar o sentido de rotação, aciona-se o inversor. Peças: N° Nome Id. Qtd. Material Processo fab. Imagem 1 Corpo central 2 1 Alumínio Fundição, Extrusão, Laminação
Bucha de acoplamento estriada 3A 1 Aço Fundição, Trefilação, Usinagem 3 Anel de trava
3B/3H
/3N/
Q
4 Aço inox Laminação, Estampagem, Usinagem 4 Semi-eixo
3C/3E
/3G
3 Aço Fundição, Trefilação, Usinagem 5 Planetária
3F/3I/
3K
3 Aço Fundição, Usinagem 6 Eixo 3L 1 Aço Fundição, Trefilação, Usinagem 7 Rolamento 3O 1 Aço Fundição, Trefilação, Usinagem, Tratamento 8 Retentor 3R 1 Borracha nitrílica Moldagem, Vulcanização , Usinagem 9 Motor pneumático
Aço inoxidável e alumínio Fundição, Usinagem, Montagem 10 Redutor 4 1 Aço Fundição, Usinagem, Tratamento
17 Parafusos - 17 Aço Fundição, Usinagem, Retifica, Tratamento Nota: 1 a 5 Matriz de Decisão Critério Peso Patente 1 Patente 2 Patente 3
- Custo 25% 3 5 1
- Esforço requerido 22% 4 2 4
- Tempo de aperto 20% 5 1 4
- Manutenibilidade 15% 1 5 2
- Portabilidade (mobilidade) 10% 3 5 1
- Diversidade de aplicações 8% 5 3 1 Total: 3,48 3,38 2,
