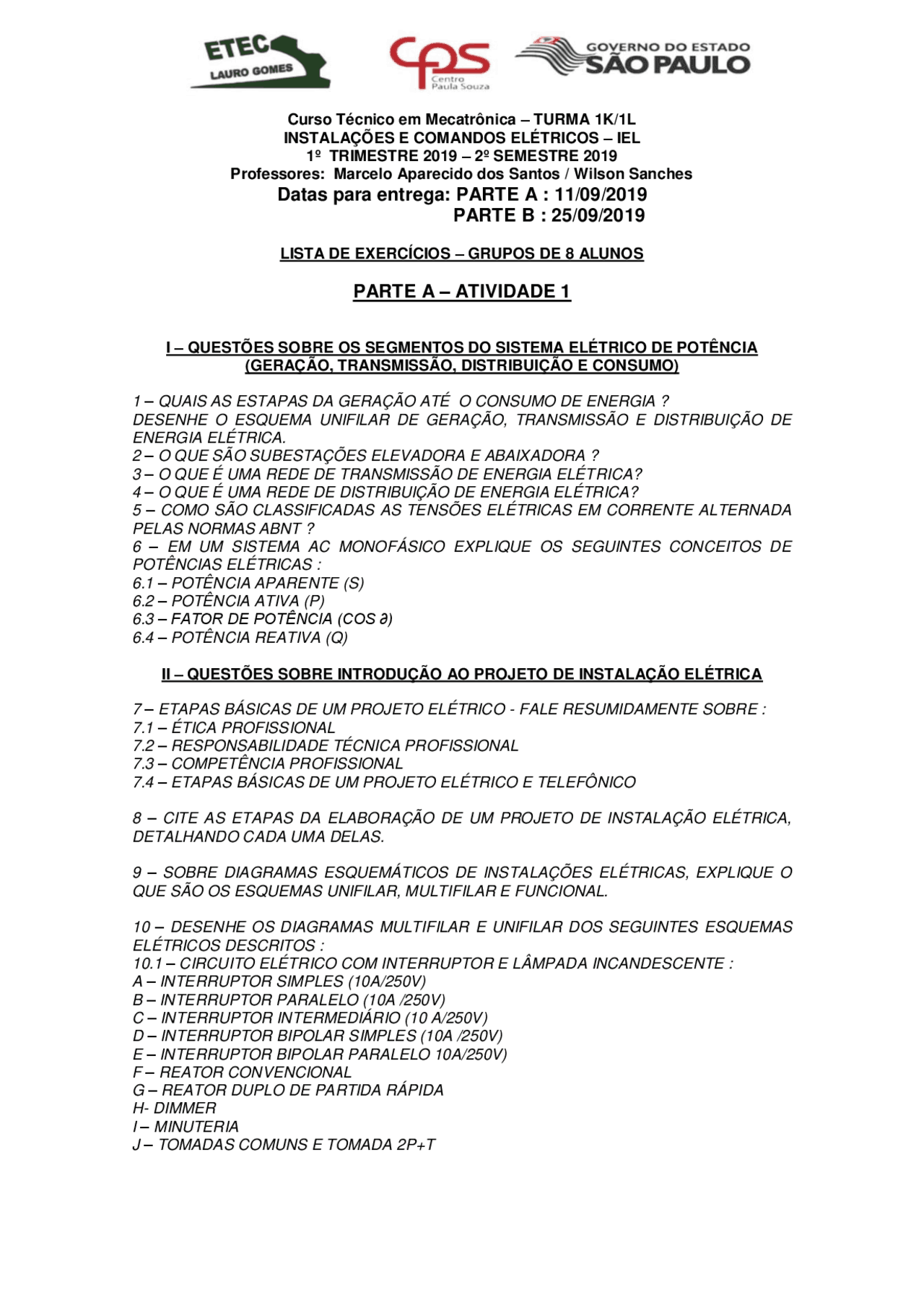

Curso Técnico em Mecatrônica – TURMA 1K/1L
INSTALAÇÕES E COMANDOS ELÉTRICOS – IEL
1º TRIMESTRE 2019 – 2º SEMESTRE 2019
Professores: Marcelo Aparecido dos Santos / Wilson Sanches
Datas para entrega: PARTE A : 11/09/2019
PARTE B : 25/09/2019
LISTA DE EXERCÍCIOS – GRUPOS DE 8 ALUNOS
PARTE A – ATIVIDADE 1
I – QUESTÕES SOBRE OS SEGMENTOS DO SISTEMA ELÉTRICO DE POTÊNCIA
(GERAÇÃO, TRANSMISSÃO, DISTRIBUIÇÃO E CONSUMO)
1 – QUAIS AS ESTAPAS DA GERAÇÃO ATÉ O CONSUMO DE ENERGIA ?
DESENHE O ESQUEMA UNIFILAR DE GERAÇÃO, TRANSMISSÃO E DISTRIBUIÇÃO DE
ENERGIA ELÉTRICA.
2 – O QUE SÃO SUBESTAÇÕES ELEVADORA E ABAIXADORA ?
3 – O QUE É UMA REDE DE TRANSMISSÃO DE ENERGIA ELÉTRICA?
4 – O QUE É UMA REDE DE DISTRIBUIÇÃO DE ENERGIA ELÉTRICA?
5 – COMO SÃO CLASSIFICADAS AS TENSÕES ELÉTRICAS EM CORRENTE ALTERNADA
PELAS NORMAS ABNT ?
6 – EM UM SISTEMA AC MONOFÁSICO EXPLIQUE OS SEGUINTES CONCEITOS DE
POTÊNCIAS ELÉTRICAS :
6.1 – POTÊNCIA APARENTE (S)
6.2 – POTÊNCIA ATIVA (P)
6.3 – FATOR DE POTÊNCIA (COS ∂)
6.4 – POTÊNCIA REATIVA (Q)
II – QUESTÕES SOBRE INTRODUÇÃO AO PROJETO DE INSTALAÇÃO ELÉTRICA
7 – ETAPAS BÁSICAS DE UM PROJETO ELÉTRICO - FALE RESUMIDAMENTE SOBRE :
7.1 – ÉTICA PROFISSIONAL
7.2 – RESPONSABILIDADE TÉCNICA PROFISSIONAL
7.3 – COMPETÊNCIA PROFISSIONAL
7.4 – ETAPAS BÁSICAS DE UM PROJETO ELÉTRICO E TELEFÔNICO
8 – CITE AS ETAPAS DA ELABORAÇÃO DE UM PROJETO DE INSTALAÇÃO ELÉTRICA,
DETALHANDO CADA UMA DELAS.
9 – SOBRE DIAGRAMAS ESQUEMÁTICOS DE INSTALAÇÕES ELÉTRICAS, EXPLIQUE O
QUE SÃO OS ESQUEMAS UNIFILAR, MULTIFILAR E FUNCIONAL.
10 – DESENHE OS DIAGRAMAS MULTIFILAR E UNIFILAR DOS SEGUINTES ESQUEMAS
ELÉTRICOS DESCRITOS :
10.1 – CIRCUITO ELÉTRICO COM INTERRUPTOR E LÂMPADA INCANDESCENTE :
A – INTERRUPTOR SIMPLES (10A/250V)
B – INTERRUPTOR PARALELO (10A /250V)
C – INTERRUPTOR INTERMEDIÁRIO (10 A/250V)
D – INTERRUPTOR BIPOLAR SIMPLES (10A /250V)
E – INTERRUPTOR BIPOLAR PARALELO 10A/250V)
F – REATOR CONVENCIONAL
G – REATOR DUPLO DE PARTIDA RÁPIDA
H- DIMMER
I – MINUTERIA
J – TOMADAS COMUNS E TOMADA 2P+T
