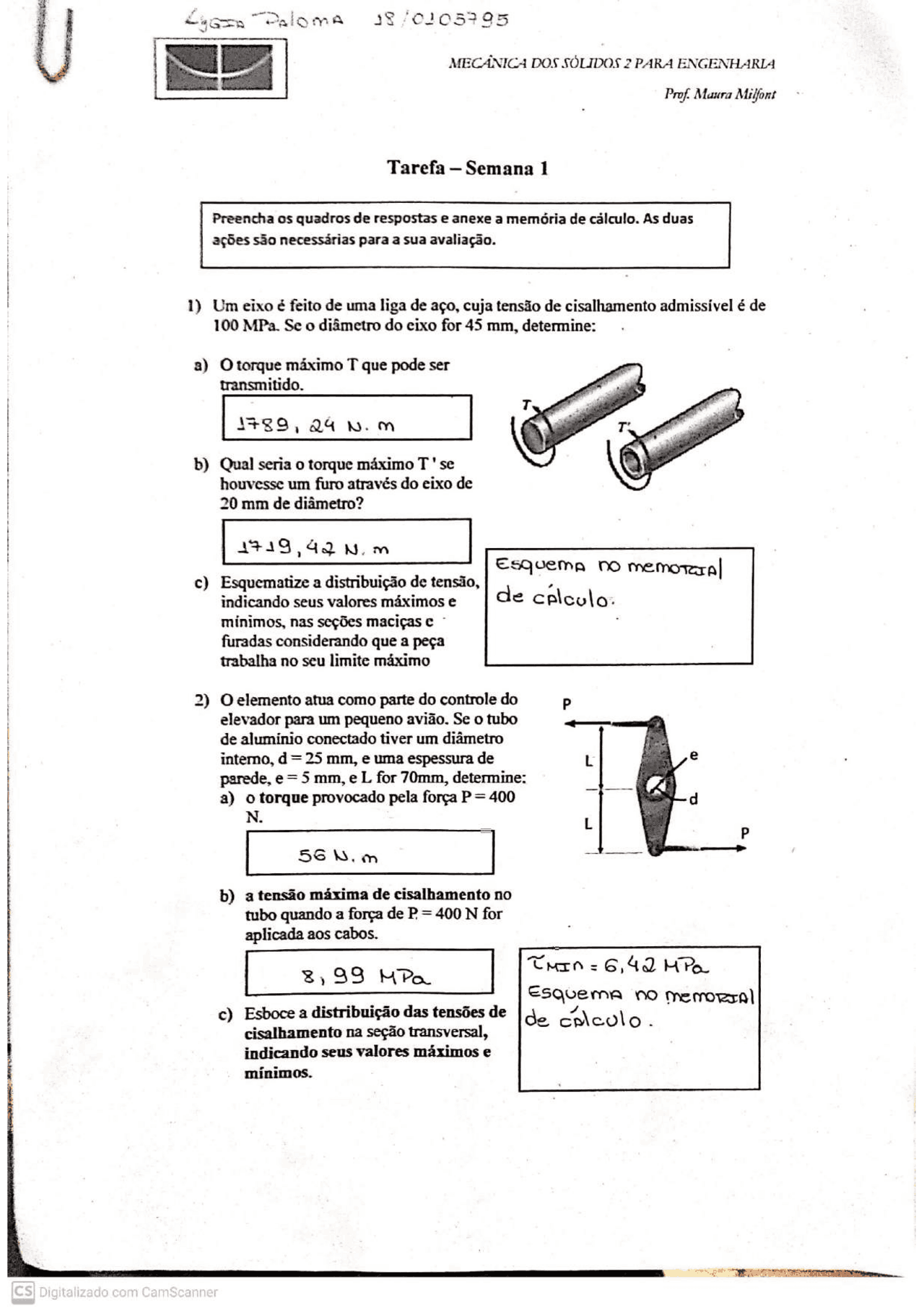

37 /0105395 MECÂNICA DOS SÓLIDOS 2 PARA ENGENHARLA Prof Maura Milfont Tarefa — Semana 1 Preencha os quadros de respostas e anexe a memória de cálculo. As duas ações são necessárias para a sua avaliação. 1) Um eixo é feito de uma liga de aço, cuja tensão de cisalhamento admissível é de 100 MPa. Se o diâmetro do eixo for 45 mm, determine: a) Otorque máximo T que pode ser transmitido. 188, Q4 N.m b) Qual seria o torque máximo T ' se houvesse um furo através do eixo de 20 mm de diâmetro? 419,49 Nm c) Esquematize a distribuição de tensão, indicando seus valores máximos e Esquema DO memorral de crlculo: minimos, nas seções maciças c - furadas considerando que a peça trabalha no seu limite máximo | 2) O elemento atua como parte do controle do | elevador para um pequeno avião. Se o tubo | de alumínio conectado tiver um diâmetro | intemo, d = 25 mm, e uma espessura de psrede, e = 5 mm, e L for 70mm, determine: a) b) o O torque provocado pela força P = 400 N. SEN. m a tensão máxima de cisalhamento no tubo quando a força de P = 400 N for aplicada aos cabos. 2,99 MPa Tmrn=-6,4] HP Esquema vo memorzal Esboce a distribuição das tensões de de cricolo cisalhamento na seção transversal, . indicando seus valores máximos e mínimos.
