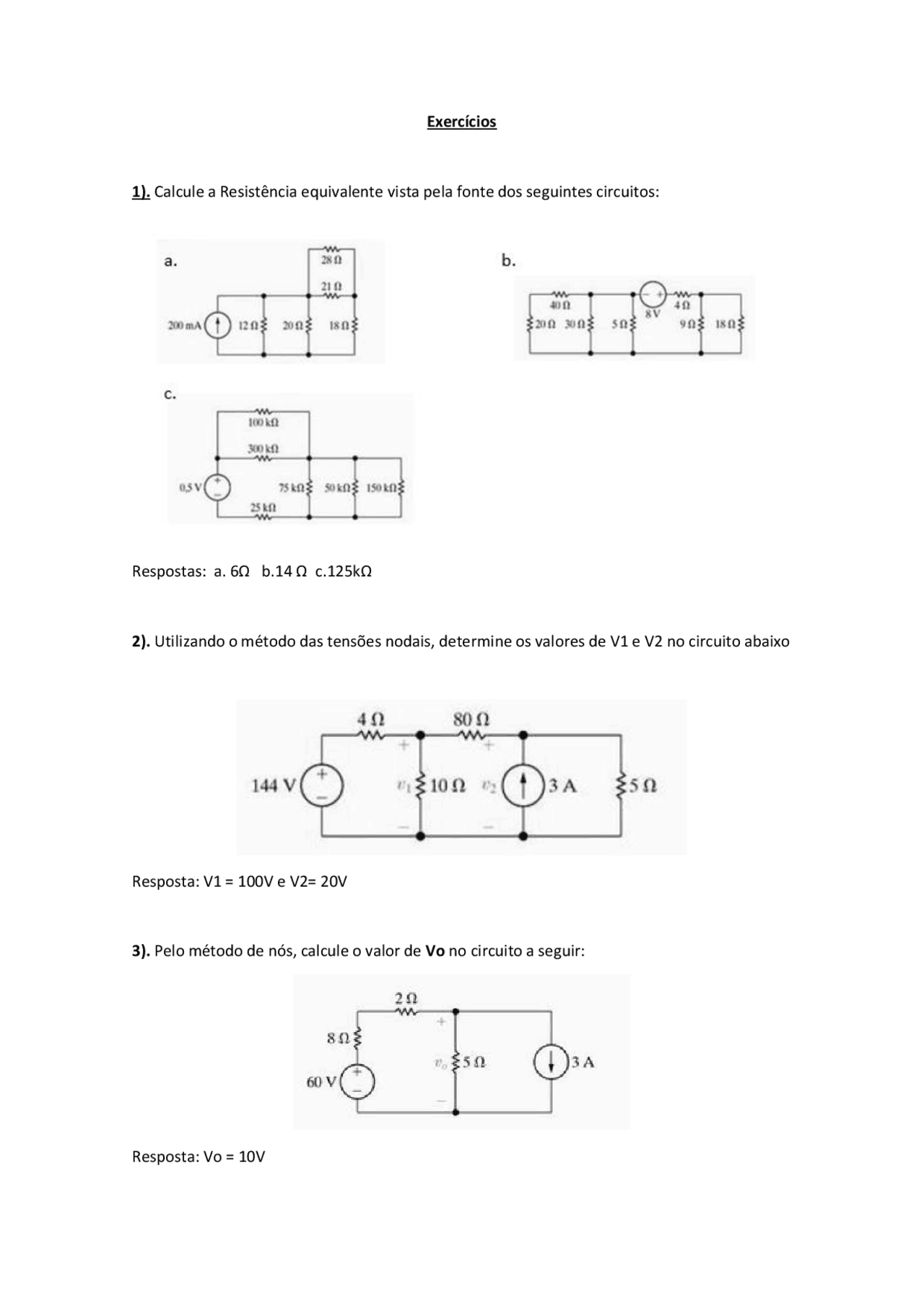

Exercícios 1). Calcule a Resistência equivalente vista pela fonte dos seguintes circuitos: Respostas: a. 6 Ω b. 14 Ω c.125kΩ 2). Utilizando o método das tensões nodais, determine os valores de V1 e V2 no circuito abaixo Resposta: V1 = 100V e V2= 20V 3). Pelo método de nós, calcule o valor de Vo no circuito a seguir: Resposta: Vo = 10V
4). Calcule o valor de Vo no circuito a seguir: Respostas: V1 = 34V; V2=53,2V e Vo = 3,2V 5). Utilizando o método de análise das correntes de malha, calcule o valor de todas as correntes (ia, ib, ic, io) do circuito a seguir Resposta: ia = 42 A ; ib =27A ; ic = 22A ; io =5A 6). Utilizando o método de análise das correntes de malha, calcule o valor de todas as correntes (ia, ib, ic) e a tensão V∆ do circuito a seguir Resposta: ia = 7 A ; ib =1.2A ; ic = 2A ; io = - 80V
