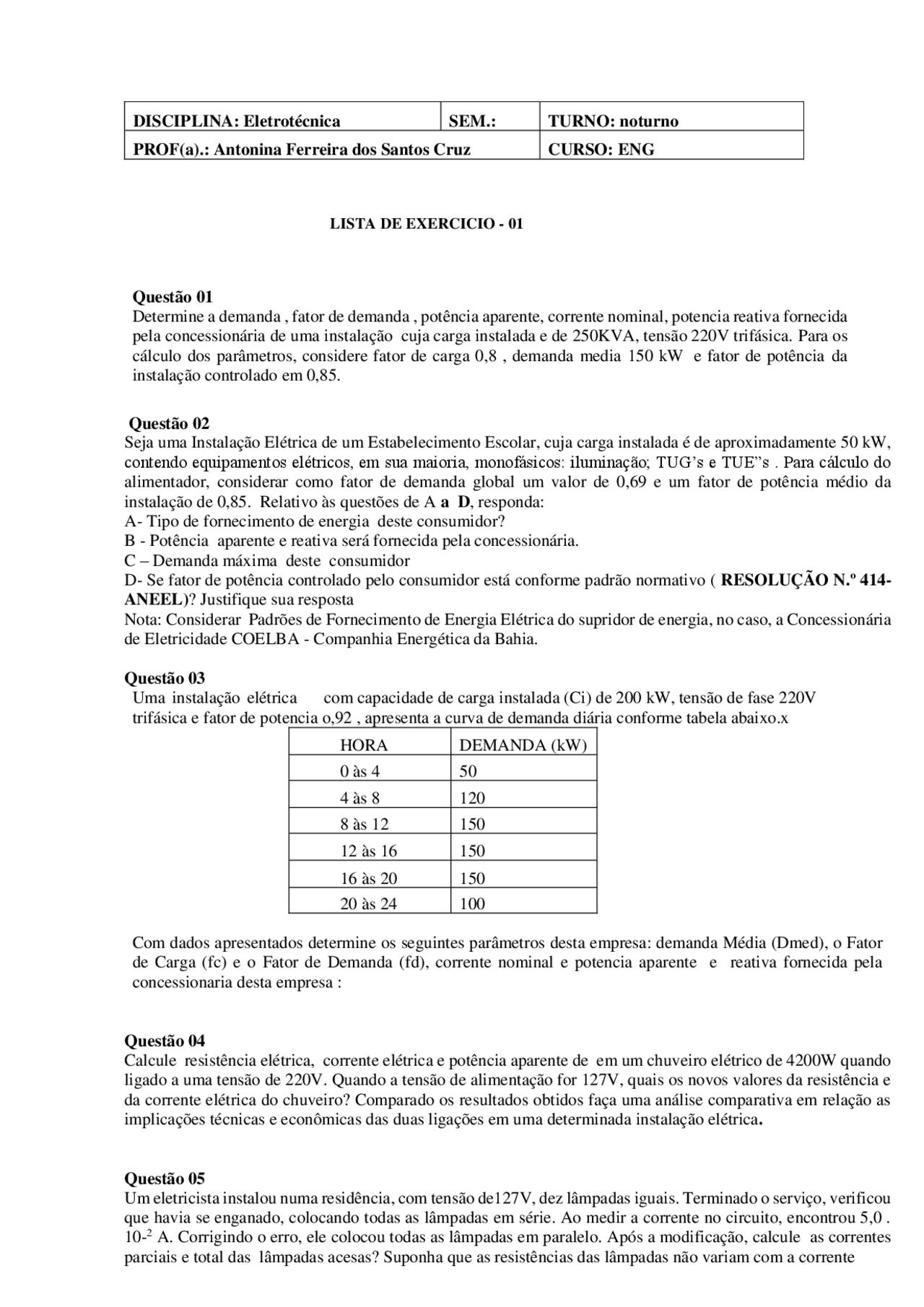

LISTA DE EXERCICIO - 01
Questão 01
Determine a demanda , fator de demanda , potência aparente, corrente nominal, potencia reativa fornecida
pela concessionária de uma instalação cuja carga instalada e de 250KVA, tensão 220V trifásica. Para os
cálculo dos parâmetros, considere fator de carga 0,8 , demanda media 150 kW e fator de potência da
instalação controlado em 0,85.
Questão 02
Seja uma Instalação Elétrica de um Estabelecimento Escolar, cuja carga instalada é de aproximadamente 50 kW,
contendo equipamentos elétricos, em sua maioria, monofásicos: iluminação; TUG’s e TUE”s . Para cálculo do
alimentador, considerar como fator de demanda global um valor de 0,69 e um fator de potência médio da
instalação de 0,85. Relativo às questões de A a D, responda:
A- Tipo de fornecimento de energia deste consumidor?
B - Potência aparente e reativa será fornecida pela concessionária.
C – Demanda máxima deste consumidor
D- Se fator de potência controlado pelo consumidor está conforme padrão normativo ( RESOLUÇÃO N.º 414-
ANEEL)? Justifique sua resposta
Nota: Considerar Padrões de Fornecimento de Energia Elétrica do supridor de energia, no caso, a Concessionária
de Eletricidade COELBA - Companhia Energética da Bahia.
Questão 03
Uma instalação elétrica com capacidade de carga instalada (Ci) de 200 kW, tensão de fase 220V
trifásica e fator de potencia o,92 , apresenta a curva de demanda diária conforme tabela abaixo.x
HORA
DEMANDA (kW)
0 às 4
50
4 às 8
120
8 às 12
150
12 às 16
150
16 às 20
150
20 às 24
100
Com dados apresentados determine os seguintes parâmetros desta empresa: demanda Média (Dmed), o Fator
de Carga (fc) e o Fator de Demanda (fd), corrente nominal e potencia aparente e reativa fornecida pela
concessionaria desta empresa :
Questão 04
Calcule resistência elétrica, corrente elétrica e potência aparente de em um chuveiro elétrico de 4200W quando
ligado a uma tensão de 220V. Quando a tensão de alimentação for 127V, quais os novos valores da resistência e
da corrente elétrica do chuveiro? Comparado os resultados obtidos faça uma análise comparativa em relação as
implicações técnicas e econômicas das duas ligações em uma determinada instalação elétrica.
Questão 05
Um eletricista instalou numa residência, com tensão de127V, dez lâmpadas iguais. Terminado o serviço, verificou
que havia se enganado, colocando todas as lâmpadas em série. Ao medir a corrente no circuito, encontrou 5,0 .
10-2 A. Corrigindo o erro, ele colocou todas as lâmpadas em paralelo. Após a modificação, calcule as correntes
parciais e total das lâmpadas acesas? Suponha que as resistências das lâmpadas não variam com a corrente
DISCIPLINA: Eletrotécnica
SEM.:
TURNO: noturno
PROF(a).: Antonina Ferreira dos Santos Cruz
CURSO: ENG
