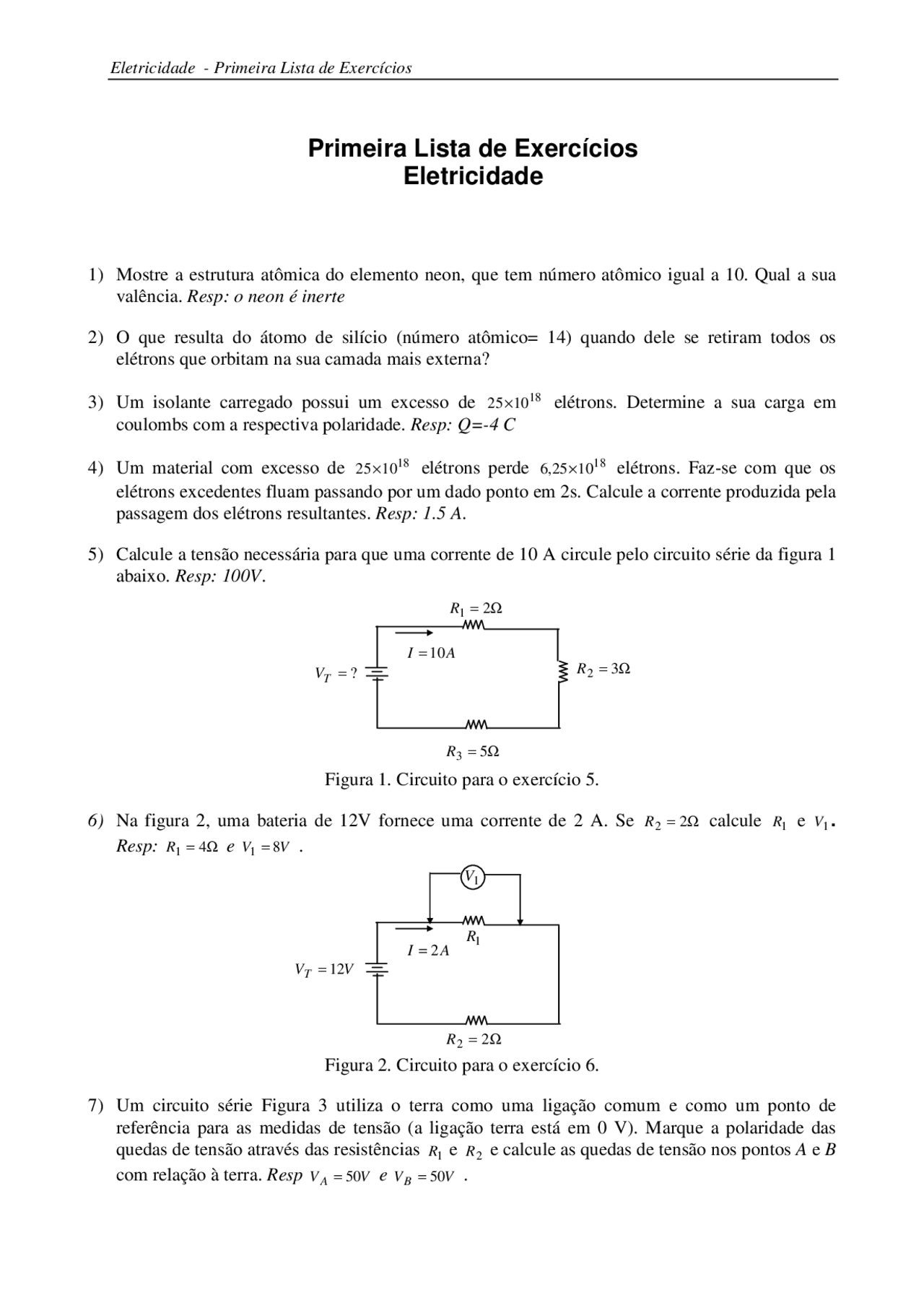

Primeira Lista de Exercícios
Eletricidade
- Mostre a estrutura atômica do elemento neon, que tem número atômico igual a 10. Qual a sua
valência. Resp: o neon é inerte
- O que resulta do átomo de silício (número atômico= 14) quando dele se retiram todos os
elétrons que orbitam na sua camada mais externa?
- Um isolante carregado possui um excesso de 25 × 1018 elétrons. Determine a sua carga em
coulombs com a respectiva polaridade. Resp: Q=-4 C
- Um material com excesso de 25 × 1018 elétrons perde 6 , 25 × 10 18 elétrons. Faz-se com que os
elétrons excedentes fluam passando por um dado ponto em 2s. Calcule a corrente produzida pela passagem dos elétrons resultantes. Resp: 1.5 A.
- Calcule a tensão necessária para que uma corrente de 10 A circule pelo circuito série da figura 1
abaixo. Resp: 100V.
Figura 1. Circuito para o exercício 5.
6) Na figura 2, uma bateria de 12V fornece uma corrente de 2 A. Se R (^) 2 = 2 Ω calcule R 1 e V 1.
Resp: R 1 = 4 Ω e V (^) 1 = 8 V.
Figura 2. Circuito para o exercício 6.
- Um circuito série Figura 3 utiliza o terra como uma ligação comum e como um ponto de
referência para as medidas de tensão (a ligação terra está em 0 V). Marque a polaridade das quedas de tensão através das resistências R 1 e R 2 e calcule as quedas de tensão nos pontos A e B com relação à terra. Resp V (^) A = 50 V e VB = 50 V.
R 1 = 2 Ω
R 2 = 3 Ω
R 3 = 5 Ω
VT =?
I = 10 A
R 2 = 2 Ω
VT = 12 V
I = 2 A
R 1
V 1
Figura 3. Circuito para o exercício 7.
- Um circuito CC transistorizado pode ser representado como na Figura 4. Calcule a resistência
total e a tensão entre os pontos A e B. Resp.: RT = 50 k Ω e V (^) AB = 30 V.
Figura 4. Circuito para o exercício 8.
9) Um “spot” de teatro de 12 Ω está ligado em série com um resistor regulador de 32 Ω (Figura 5). Se a queda de tensão através da lâmpada for de 31.2 V calcule os valores que estão faltando indicados na figura_. Resp.: I_ (^) 1 = I 2 = I = 2. 6 A, V (^) 2 = 83. 2 V , VT =^114.^4 V, RT^ =^44 Ω.
Figura 5. Circuito para o exercício 9.
- Calcule os valores de tensão que aparecem nos pontos A, B C e D em relação à terra na figura 6. Resp.: VA = 60 V , VB = 50 V , VC = 30 V , VD = 0 V
R 1 = 100 Ω
VT = 100 V
A
R 2 = 100 Ω
B
RL = 12 k Ω
RCB = 13 k Ω
RE = 25 k Ω
I = 0
I (^) L = 0. 6 mA
A
B
R 1 = 12 Ω R 2 = 32 Ω
V 2 =?
I 2 =?
V 1 (^) = 31. 2 V I I 1 =?
RT =?
VT =?
I =?
spot
A bobina de ignição e o motor de partida de um carro estão ligados em paralelo através de uma bateria de 12V por meio de uma chave de ignição. Sabendo-se que a corrente na bobina de ignição é de 5 A e que a corrente no motor é de 100A, calcule (a) a corrente total retirada da bateria; (b) a tensão através da bobina e do motor (c) a resistência total do circuito. Resp.: a) IT =^105 A ; b) V 1^ =^ V 2 =^12 V ; c) RT^ =^0.^114 Ω;
Cinco lâmpadas de 150 W estão ligadas em paralelo a uma linha de 120V. Se um filamento se abrir, quantas lâmpadas se manterão acesas? Resp.:Quatro.
Calcule todas as correntes através das resistências da Figura 8, pelo método das correntes de malha. Resp.: I^ 1 =^3 A , I^ 2 =^1 A , I^ 1 −^ I 2 =^2 A (corrente no resistor 2).
Figura 8. Circuito para o exercício 19.
Resolva o exercício anterior pelo método das tensões nodais.
Calcule todas as correntes e quedas de tensão na Figura 9 pelo método das tensões nodais. Recalcule utilizando o método das correntes de malha. Resp.: I^ 1 =^5 A , I^ 2 =^ −^1 A , I (^) 3 = 4 A , V 1 (^) = 60 V , V (^) 2 = 24 V , V (^) 3 = 3 V.
Figura 9. Circuito para o exercício 21.
Resolva o exercício anterior pelo método da superposição.
Calcule a resistência de entrada entre os terminais a e d para as redes dadas em (a) (b) e (c) na Figura 10. Se aplicarmos 50V nos terminais do circuito da Figura 10c, qual será a corrente em cada resistor? Resp.: a) RT^ =^10 Ω , b) RT^ =^11 Ω , c) RT^ =^5 Ω. I^ ac =^4.^5 A , Icd =^5 A , I (^) ab = 5. 5 A , Icb = 0. 5 A , Ibd = 5 A.
Calcule a resistência equivalente e a tensão de saída V 0^ na rede da Figura 11. Resp.: RT^ =^25 Ω, V (^) 0 = 7. 5 V.
R 1 = 4 Ω
R 2 = 5 Ω
R 3 = 1 Ω
VT = 25 V
I 1
R 4 = 1 Ω
R 5 = 6 Ω
R 6 = 3 Ω
I 2
R 1 = 4 Ω
84 V R 2 =^6 Ω
I 1
R 3 = 3 Ω
I 2 21 V
I 3
Figura 10. Circuito para o exercício 23.
Figura 11. Circuito para o exercício 24.
- Determine por superposição a tensão VP^ da Figura 12. Resp.: VP = 30 V
Figura 12. Circuito para o exercício 25.
- Calcule a corrente na carga R (^) L = 10 Ω da figura 13 por superposição. Resp.: I (^) L = 14. 84 A.
6 Ω
10 Ω 4 Ω
37 Ω 8. 8 Ω
a
b
d
c
2 Ω
10 Ω 8 Ω
1 Ω 1.^2 Ω
a
b
d
c
8 Ω
30 Ω 12 Ω
- 2 Ω^3.^08 Ω
a
b
d
c
a) (^) b) c)
R 1 = 5 Ω
R 2 = 30 Ω
20 V
R 3 = 10 Ω
R 4 = 10 Ω
R 5 = 10 Ω R (^) L V 0 =?
G 1
G 2
VP =?
R 1 = 200 Ω
R 2 = 100 Ω
150 V
30 V
G 1
R 2 = 1 Ω
150 V^ + RL =^10 Ω
- G^2
160 V
R 1 = 0. 5 Ω
Figura 16. Circuito para o exercício 30.
