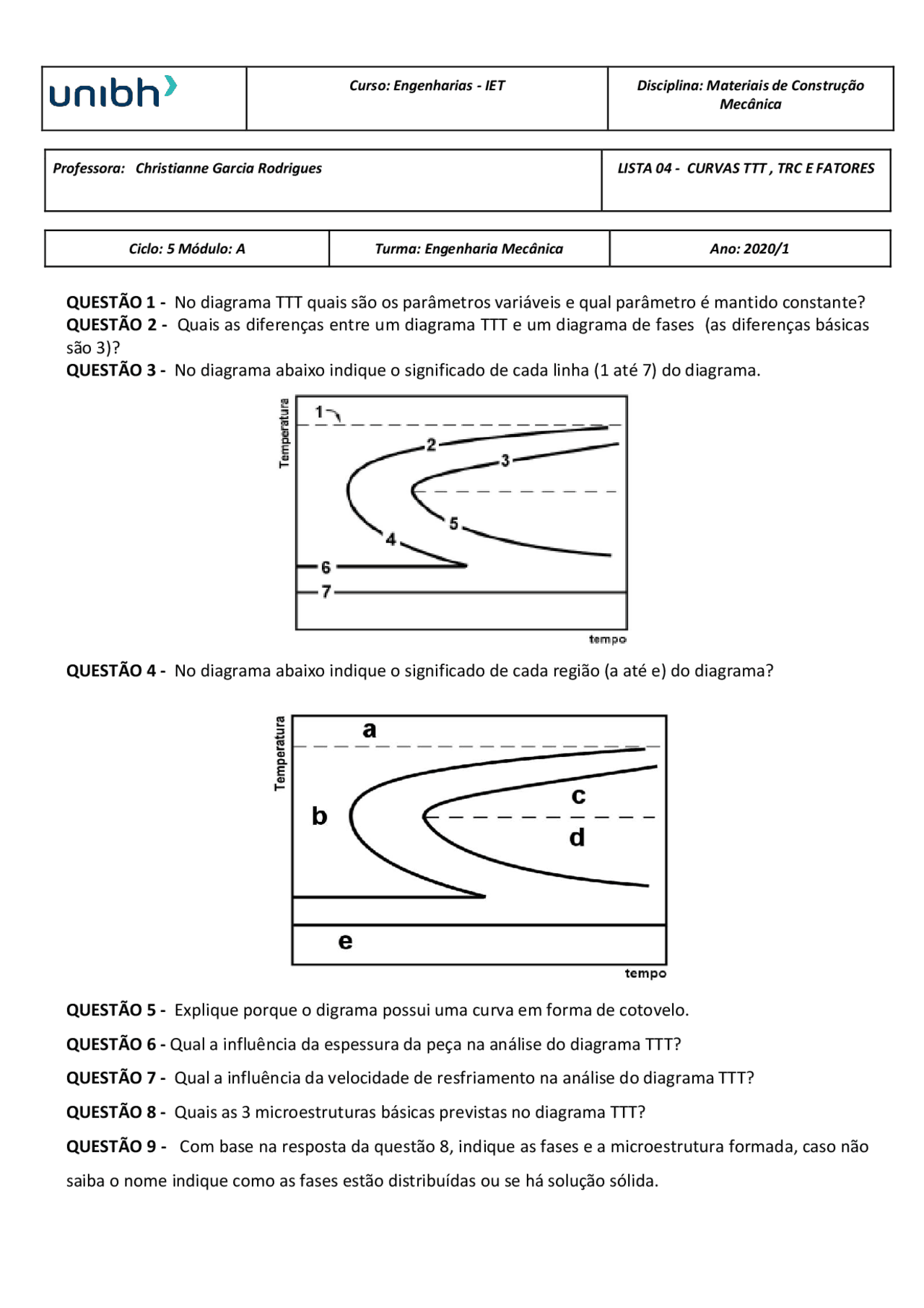

Curso: Engenharias - IET Disciplina: Materiais de Construção Mecânica
Professora: Christianne Garcia Rodrigues LISTA 04 - CURVAS TTT , TRC E FATORES
Ciclo: 5 Módulo: A Turma: Engenharia Mecânica Ano: 2020/
QUESTÃO 1 - No diagrama TTT quais são os parâmetros variáveis e qual parâmetro é mantido constante? QUESTÃO 2 - Quais as diferenças entre um diagrama TTT e um diagrama de fases (as diferenças básicas são 3)? QUESTÃO 3 - No diagrama abaixo indique o significado de cada linha (1 até 7) do diagrama.
QUESTÃO 4 - No diagrama abaixo indique o significado de cada região (a até e) do diagrama?
QUESTÃO 5 - Explique porque o digrama possui uma curva em forma de cotovelo. QUESTÃO 6 - Qual a influência da espessura da peça na análise do diagrama TTT? QUESTÃO 7 - Qual a influência da velocidade de resfriamento na análise do diagrama TTT? QUESTÃO 8 - Quais as 3 microestruturas básicas previstas no diagrama TTT? QUESTÃO 9 - Com base na resposta da questão 8, indique as fases e a microestrutura formada, caso não saiba o nome indique como as fases estão distribuídas ou se há solução sólida.
QUESTÃO 10 - Com base na resposta da questão 8 e 9 comente o que se espera de propriedades
mecânicas para cada uma destas microestruturas
QUESTÃO 11 - Qual a influência dos elementos de liga na curva TTT e o porquê ocorre este efeito?
QUESTÃO 12 Indique as microestruturas formadas nas curvas de resfriamento abaixo mostradas.
QUESTÃO 13 Qual dos constituintes (observando o diagrama TTT) apresenta maior dureza? E qual
apresenta menor dureza?
QUESTÃO 14 Quais são os principais fatores que modificam a posição das curvas TTT?
QUESTÃO 15 -Explicar, com suas próprias palavras, por quê a formação de martensita não depende do
tempo.
QUESTÃO 16 Compare a perlita, a martensita e a martensita revenida em relação as propriedades e
estruturas.
QUESTÃO 17 Use as curvas TTT para um aço eutetóide para especificar o(s) microconstituinte(s) final para cada um dos casos abaixo. Assuma que o resfriamento inicia-se a 760°C.
A - Resfriamento rápido até 350 °C, onde permanece por 10^3 segundos e então é resfriada até a temperatura ambiente B - Resfriado rapidamente até 625 °C, onde permanece por 10 segundos e então é resfriada até a temperatura ambiente. C - Resfriado rapidamente até 600 °C, onde permanece por 4 segundos, logo após é resfriada novamente rapidamente até 450 °C, onde permanece por 10 segundos eentão é resfriada até a temperatura ambiente. D - Reaquecimento da amostra “C” a 700°C por 20 horas E - Resfriado rapidamente até 300°C, permanecendo por 20 segundos e então resfriado rapidamente em água.
QUESTÃO 22 Usando o diagrama de transformação isotérmica para uma liga de aço contendo 1,13%pC (figura abaixo) determinar a microestrutura final (em termos somente dos microconstituintes presentes) de uma pequena amostra que foi submetida aos seguintes tratamentos tempo-temperatura. Para cada caso, considerar que a amostra se encontra inicialmente a uma temperatura de 920°C (1690°F) e que ela foi mantida nessa temperatura durante tempo suficiente para que fosse atingida uma estrutura austenítica completa e homogênea.
(a) Resfriamento rápido até 250°C (480°F), manutenção nessa temperatura durante 103 s, e então
resfriamento rápido (têmpera) até a temperatura ambiente.
(b) Resfriamento rápido até 775°C (1430°F), manutenção nessa temperatura durante 500 s, e então
resfriamento rápido (têmpera) até a temperatura ambiente.
(c) Resfriamento rápido até 400°C (750°F), manutenção nessa temperatura durante 500 s, e então
resfriamento rápido (têmpera) até a temperatura ambiente.
(d) Resfriamento rápido até 700°C (1290°F), manutenção nessa temperatura durante 105 s, e então
resfriamento rápido (têmpera) até a temperatura ambiente.
(e) Resfriamento rápido até 650°C (1200°F), manutenção nessa temperatura durante 25 s, e então
resfriamento rápido (têmpera) até a temperatura ambiente.
(f) Resfriamento rápido até 350°C (660°F), manutenção nessa temperatura durante 300 s, e então
resfriamento rápido (têmpera) até a temperatura ambiente.
(g) Resfriamento rápido até 675°C (1250°F), manutenção nessa temperatura durante 7 s, e então
resfriamento rápido (têmpera) até a temperatura ambiente.
(h) Resfriamento rápido até 600°C (1110°F), manutenção nessa temperatura durante 7 s, resfriamento
rápido até 450°C (840°F), manutenção nessa temperatura durante 4 s, e então resfriamento rápido
(têmpera) até a temperatura ambiente.
QUESTÃO 23 A figura abaixo mostra o diagrama de transformação por resfriamento contínuo para uma liga ferro-carbono contendo 0,35%pC. Fazer uma cópia dessa figura e então esboçar e identificar as curvas de resfriamento contínuo utilizadas para produzir as seguintes microestruturas: (a) Perlita fina e ferrita proeutetóide (b) Martensita (c) Martensita e ferrita proeutetóide
(d) Perlita grosseira e ferrita proeutetóide (e) Martensita, perlita fina e ferrita proeutetóide
