LISTA MEDIDAS ELÉTRICAS E MAGNÉTICAS
(1) Dadas duas ondas senoidais de mesma frequência e defasada de um ângulo delta, descreva como obter o
valor de delta em graus usando figuras de lissajous.

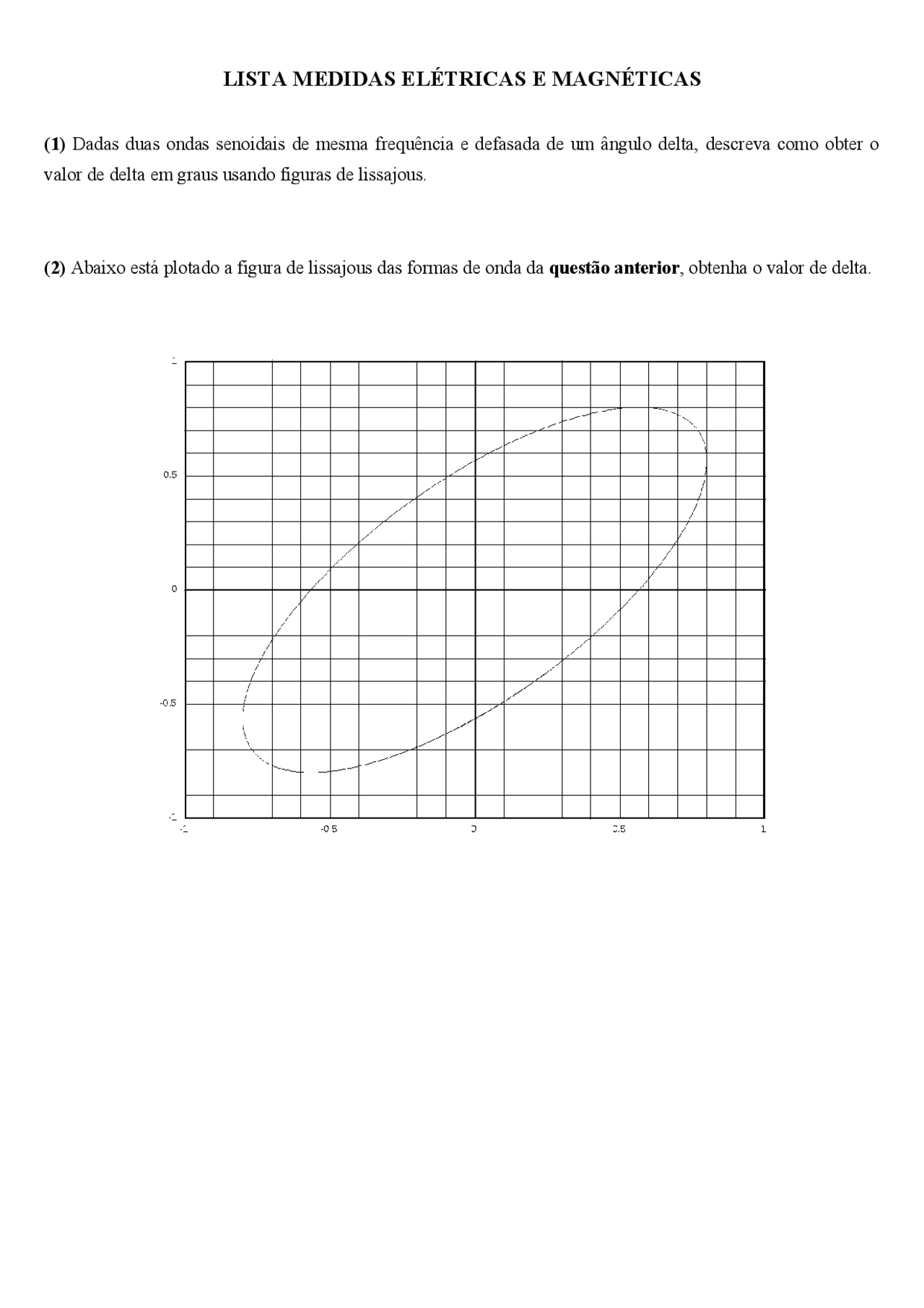

(2) Abaixo está plotado a figura de lissajous das formas de onda da questão anterior, obtenha o valor de delta.
