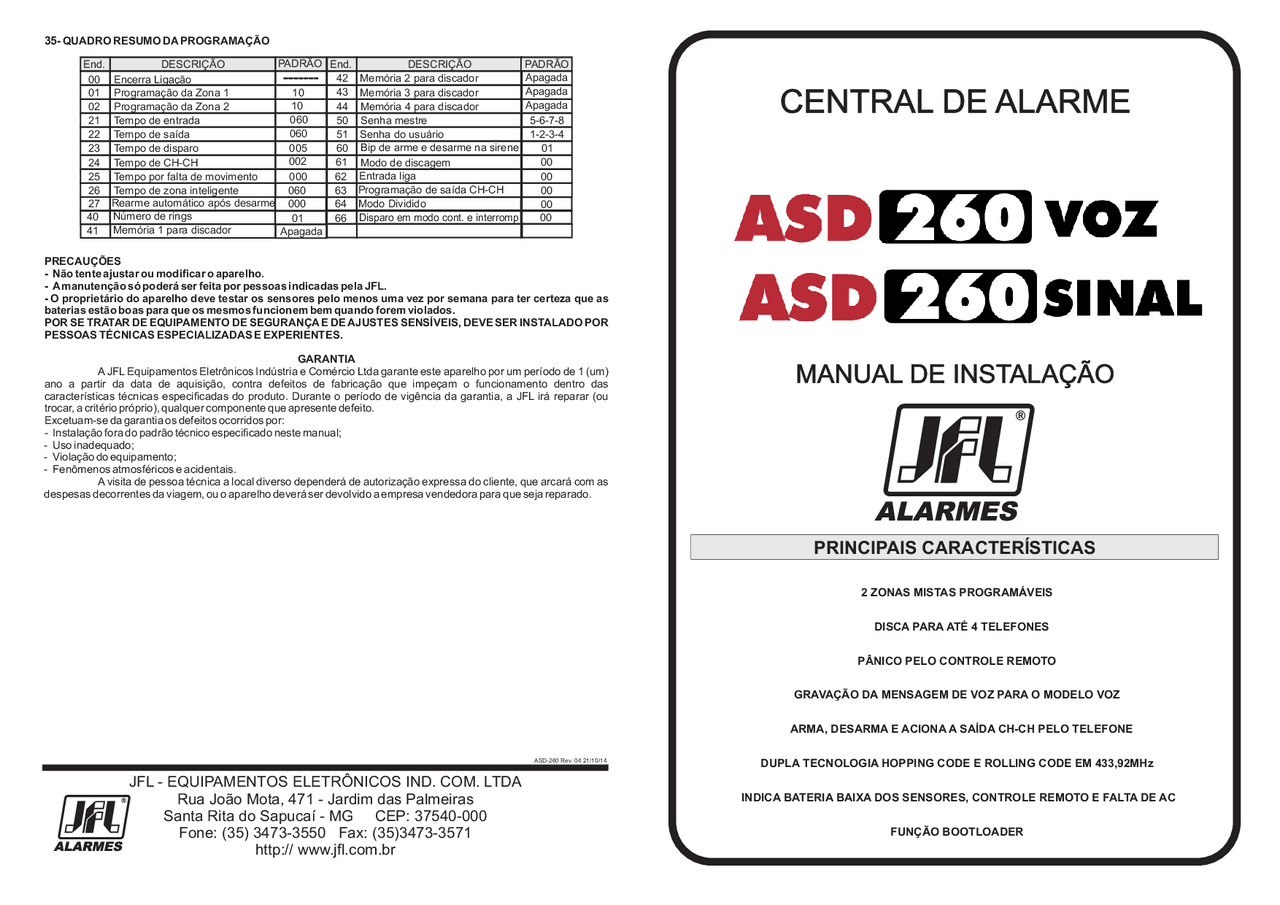

35 - QUADRO RESUMO DA PROGRAMAÇÃO
PRECAUÇÕES
**- Não tente ajustar ou modificar o aparelho.
- A manutenção só poderá ser feita por pessoas indicadas pela JFL.
- O proprietário do aparelho deve testar os sensores pelo menos uma vez por semana para ter certeza que as baterias estão boas para que os mesmos funcionem bem quando forem violados. POR SE TRATAR DE EQUIPAMENTO DE SEGURANÇA E DE AJUSTES SENSÍVEIS, DEVE SER INSTALADO POR PESSOAS TÉCNICAS ESPECIALIZADAS E EXPERIENTES.**
GARANTIA A JFL Equipamentos Eletrônicos Indústria e Comércio Ltda garante este aparelho por um período de 1 (um) ano a partir da data de aquisição, contra defeitos de fabricação que impeçam o funcionamento dentro das características técnicas especificadas do produto. Durante o período de vigência da garantia, a JFL irá reparar (ou trocar, a critério próprio), qualquer componente que apresente defeito. Excetuam-se da garantia os defeitos ocorridos por:
- Instalação fora do padrão técnico especificado neste manual;
- Uso inadequado;
- Violação do equipamento;
- Fenômenos atmosféricos e acidentais. A visita de pessoa técnica a local diverso dependerá de autorização expressa do cliente, que arcará com as despesas decorrentes da viagem, ou o aparelho deverá ser devolvido a empresa vendedora para que seja reparado.
CENTRAL DE ALARME
MANUAL DE INSTALAÇÃO
2 ZONAS MISTAS PROGRAMÁVEIS
DISCA PARA ATÉ 4 TELEFONES
PÂNICO PELO CONTROLE REMOTO
GRAVAÇÃO DA MENSAGEM DE VOZ PARA O MODELO VOZ
ARMA, DESARMA E ACIONA A SAÍDA CH-CH PELO TELEFONE
DUPLA TECNOLOGIA HOPPING CODE E ROLLING CODE EM 433,92MHz
INDICA BATERIA BAIXA DOS SENSORES, CONTROLE REMOTO E FALTA DE AC
FUNÇÃO BOOTLOADER
PRINCIPAIS CARACTERÍSTICAS
Apagada Apagada Apagada
End. (^) DESCRIÇÃO PADRÃO End. DESCRIÇÃO PADRÃO
Número de rings
Programação da Zona 1
Encerra Ligação
Programação da Zona 2
Memória 2 para discador
Tempo de entrada
Memória 3 para discador
Tempo de saída
Memória 4 para discador
Tempo de disparo
Senha mestre
Tempo de CH-CH
Senha do usuário
Tempo por falta de movimento
Bip de arme e desarme na sirene
Tempo de zona inteligente Rearme automático após desarme
Modo de discagem Entrada liga Programação de saída CH-CH Modo Dividido
Apagada
Memória 1 para discador
Disparo em modo cont. e interromp
1 - Desligue a alimentação da bateria e da rede e espere alguns segundos. 2 - Conecte o jumper RESET e ligue a alimentação. 3 - Aguarde 10seg até que o led APRENDER na placa comece a piscar. 4 - Se o jumper for retirado antes do led parar de piscar o reset é parcial. Se o jumper for retirado após o led parar de piscar (aproximadamente 10 seg) o reset é total. Obs.: - O reset não apaga a memória dos controles remotos e sensores.
31- PRINCIPAIS COMPONENTES DA PLACA
32- INSTALAÇÃO
Para instalar a central escolha um local discreto, ou seja, fora da visão de pessoas estranhas e fixe-a na parede. Toda a fiação que for usar para instalação de sensores, sirenes, devem ser soldadas nas emendas. Para instalar os sensores nas portas e janelas deve-se tomar o cuidado para que a distância entre o imã e o sensor não ultrapasse 5 mm. Quando for instalar sensor infra vermelho verifique se o local não tem abertura que possa entrar animais, pois podem ocorrer eventuais disparos. O sensor infra vermelho não deve ser instalado direcionado para portas e janelas de vidro, plantas como samambaia e local com grande circulação de ar.
33- CARACTERÍSTICAS TÉCNICAS:
34- ESQUEMA DE LIGAÇÃO
1-Jumper RESET; 2-Entrada 12 Vac do transformador; 3-C.I. Microcontrolador; 4-Conector para bateria de 12VDC/7Ah; 5-Entrada para linha telefônica; 6-Saída para aparelhos telefônicos; 7-Led APRENDER de indicação de programação de sensores e controles remoto; 8-Tecla APRENDER para programação de sensores e controles remoto; 9-BAT+: Positivo da Bateria; 10-CH-CH: saída auxiliar normalmente aberta de contato seco, carga máxima 12Vdc --> 3A e 127/220Vac --> 2A; 11-SIR: Saída para acionamento de sirene, pode ser ligado no máximo 2 sirenes piezoelétricas; 12- + -: Saída 12VDC para alimentação dos acessórios do alarme; 13- Z1 e Z2: Entrada da zonas para conexão de sensores com fio; 14- Jumper ZONA1 e ZONA2: Desconectar toda vez que for usar sensor com fio, e deixar conectado quando for usar sensor sem fio; 15-LED: Saída led de indicação de alarme armado ou desarmado; 16-Aterramento; (Não pode ser o mesmo do eletrificador). 17- Jumpers para programação direta do aparelho sem utilização da linha telefônica; 18- Chave para gravação da mensagem de voz (somente para o modelo ASD-260 voz); 19- Microfone para gravação de voz (somente para o modelo ASD-260 voz); 20- 433,92MHz; 21- Conector RJ 11.
Tensão de alimentação 110/220 Vac 60Hz; Consumo médio em acionamento sem acessórios: 39mA@12V Frequência de trabalho: 433,92Mhz Dimensões: Peso bruto: 1Kg Número máximo de controles e sensores: 32 Carga máxima do relé CH-CH: Em 12Vdc-->3A e 127/220Vac-->2A Máxima corrente na saída |+ -| (acessórios): 500mA
219X209X81 mm
Parabéns,
Você acaba de adquirir uma central de alarme modelo ASD-260 produzida no Brasil com a mais alta tecnologia de fabricação.
1- PAINEL FRONTAL
Led REDE: Indica que o aparelho está sendo alimentado pela rede AC. Led BAT: Indica que o aparelho está sendo alimentado pela bateria. Led ARMADO: Aceso indica que o alarme está armado. Led DISC: Aceso indica que a central está com a linha telefônica ocupada. Led ZONA1 e led ZONA2: Apagado indica que a zona está desabilitada, aceso indica zona habilitada com os sensores fechados, piscando rápido indica que a zona está habilitada, mas com algum sensor aberto e piscando devagar indica que a zona foi disparada. Para resetar as zonas disparadas arme a central.
2- ARMAR A CENTRAL Para armar a central pressione uma tecla do controle remoto que esteja programada, com isso o led armado acende. Se estiver programado o bip de arme/desarme a sirene emite 2 bips indicando que a central está armada e mais 2 bips curtos se estiver com bateria fraca de algum sensor sem fio, controle remoto ou se estiver com falta da rede AC.
Obs: A transmissão de bateria baixa somente é feita por controles remoto ou sensores de tecnologia HOPPING CODE. Controles remoto de tecnologia ROLLING CODE não transmitem bateria baixa.
1 - Tecla 1 do controle remoto 1 - Tecla 1 do controle remoto 2 - Tecla 2 do controle remoto 2 - Tecla 2 do controle remoto 3 - Tecla 3 do controle remoto 3 - Tecla 3 do controle remoto 4 - Tecla 4 do controle remoto
Obs.: - Para armar e desarmar a central via telefone consulte ACESSO À CENTRAL VIA TELEFONE.
- Com o controle de 4 teclas JFL, a quarta tecla é utilizada para armar/desarmar a central sem bip.
3- DESARMAR A CENTRAL Para desarmar a central pressione uma tecla do controle remoto que esteja programada, com isso o led armado apaga. Se estiver programado o bip de arme/desarme a sirene emite 1 bip indicando que a central está desarmada e se emitir mais 2 bips curtos indica que ocorreu um disparo em alguma zona.
4- ARMAR ZONAS SEPARADAMENTE PELO CONTROLE REMOTO
É possível armar/desarmar através da tecla 1 do controle remoto somente a zona 1 e armar/desarmar com a tecla 2 do controle remoto somente a zona 2 (ver item 26).
Obs.: - A tecla do controle remoto deve estar programada.
- A tecla 3 arma/desarma todas as zonas.
- A tecla 4 arma/desarma todas as zonas sem bip
5- PÂNICO POR CONTROLE REMOTO Pressione e segure a tecla 3 do controle remoto por 4 segundos. Quando dispara o pânico a central disca para os números programados e não toca a sirene. Obs.: - A tecla 3 do controle remoto e o número de telefone devem estar programados.
6- PROGRAMAÇÃO DE SENSORES E CONTROLES REMOTOS
Essa central aceita sensores de abertura sem fio e sensores infravermelho sem fio na frequência de 433,92 Mhz no sistema Hopping code. Aceita tanto controles remotos no sistema Hopping code quanto Rolling code ambos na freqüência 433,92 MHz. Para programar, pressione e solte a tecla APRENDER localizada na placa da central e em seguida acione o sensor de abertura ou o sensor infravermelho ou o controle remoto. O led APRENDER acende por 2 segundos confirmando a apreensão. Obs.: - Cada tecla do controle remoto deve ser programada.
- Número máximo de controles remotos ou sensores são de 32.
- O jumper de zona do sensor sem fio deve estar na posição zona1 ou zona2.
- Para apagar a memória pressione e segure a tecla APRENDER por 7seg até o led APRENDER apagar, com isso todos os sensores sem fio e controles remoto serão apagados.
- Ao gravar um controle remoto ou sensor quando a memória estiver cheia, ele será gravado sobrescrevendo a 1º posição de memória.
7- CONECTAR A CENTRAL NA LINHA TELEFÔNICA E ENTRAR MODO DE PROGRAMAÇÃO Toda programação da central ASD-260 é feita pelo teclado do telefone. Existem duas maneiras de fazê-la:
2
1
3 4
3 LED
3 12 LED
12
sensor sensor
+- +-
LED (^) SIRENE 115DB PIEZOELÉTRICA
SIRENE 120DB MAGNÉTICA
LINHA TELEFÔNICA Aterramento
1 2 3
1 3
7
8
21
20 19
18
2 4 9 10 12 11 13 17 16 5
14
15 6
3 - Digite o tempo que deseja programar com 3 dígitos. (emite 2 bips). Padrão 002 segundos.
programação (Ver item 7). Se já estiver no modo de programação não é necessário este passo. 2 -Após estar no modo de programação, digite o endereço da memória de telefone que deseja apagar (endereço 41 para memória 1, endereço 42 para memória 2, endereço 43 para memória 3 ou endereço 44 para memória 4).Emite 1 bip. 4- Pressione #. Emite 2 bips
19- TESTE DE MEMÓRIA DE TELEFONE (Endereços 81, 82, 83 e 84) 1 - Após estar no modo de programação (Ver item 7):
13- PROGRAMAÇÃO DO AUTO-ARME POR FALTA DE MOVIMENTO (Endereço 25) Com essa função habilitada a central irá armar automaticamente por falta de movimento no recinto, ou seja, se dentro do tempo programado não houver abertura de sensores. 1 - Com a central conectada na linha telefônica ou em um aparelho de telefone, proceder para entrar em programação (Ver item 7). Se já estiver no modo de programação não é necessário este passo. 2 -Após estar no modo de programação, digite o endereço 25. (emite 1 bip) 3 - Digite o tempo que deseja programar com 3 dígitos. 000 a 255 minutos. (emite 2 bips). Padrão 000. Obs.: - Ao programar 000 a função auto-arme por falta de movimento estará desabilitada.
14- PROGRAMAÇÃO DO TEMPO DE ZONA INTELIGENTE (Endereço 26) Para uma zona inteligente disparar devem haver duas aberturas de sensores dentro do tempo programado ou essa zona permanecer aberta por 5 seg. Sensores sem fio não obedecem a zona inteligente. Esse tempo pode variar de 010 a 255 segundos. 1 - Com a central conectada na linha telefônica ou em um aparelho de telefone, proceder para entrar em programação (Ver item 7). Se já estiver no modo de programação não é necessário este passo. 2 -Após estar no modo de programação, digite o endereço 26. (emite 1 bip) 3 - Digite o tempo que deseja programar com 3 dígitos. (emite 2 bips). Padrão 060 segundos. Deve-se programar as zonas que são inteligentes (ver tabela de zonas endereços 01 e 02). Obs .: -Sensores sem fio não obedecem a zona inteligente.
15- PROGRAMAÇÃO DO REARME AUTOMÁTICO APÓS DESARME (Endereço 27) Essa função permite que ao desarmar a central e não houver violação em algum setor habilitado dentro de um tempo programado a central arma automaticamente. Esse recurso evita desarmes por acaso como toques acidentais no botão do controle remoto ou mesmo crianças brincando com o controle. 1 - Com a central conectada na linha telefônica ou em um aparelho de telefone, proceder para entrar em programação (Ver item 7). Se já estiver no modo de programação não é necessário este passo. 2 -Após estar no modo de programação, digite o endereço 27. (emite 1 bip) 3 - Digite o tempo que deseja programar com 3 dígitos. 000 a 255 segundos. (emite 2 bips). Padrão 000. Obs.: - Ao programar 000 a função rearme automático após desarme estará desabilitada. -Não há rearme automático se desarmar quando a sirene estiver tocando ou desarmar por telefone.
16- PROGRAMAÇÃO DO NÚMERO DE RINGs (Endereço 40) É a quantidade de vezes que o telefone irá tocar para que a central atenda a ligação. 1 - Com a central conectada na linha telefônica ou em um aparelho de telefone, proceder para entrar em programação (Ver item 7). Se já estiver no modo de programação não é necessário este passo. 2 -Após estar no modo de programação, digite o endereço 40. (emite 1 bip) 3 - Digite o número de ring que deseja de 00 a 15. (emite 2 bips). Padrão 01. Obs.: - Quando programar o número de rings igual a zero a central não vai atender nenhuma ligação telefônica. Para a central voltar a atender uma ligação novamente deve-se efetuar um Reset parcial ou total.
17- PROGRAMAÇÃO DOS NÚMEROS DOS TELEFONES DO DISCADOR (Endereços 41, 42, 43 e 44) São os números dos telefones que a central irá discar quando ocorrer um disparo ou a função pânico for ativada. 1 - Com a central conectada na linha telefônica ou em um aparelho de telefone, proceder para entrar em programação (Ver item 7). Se já estiver no modo de programação não é necessário este passo. 2 -Após estar no modo de programação, digite o endereço da memória de telefone que deseja programar (endereço 41 para memória 1, endereço 42 para memória 2, endereço 43 para memória 3 ou endereço 44 para memória 4).Emite 1 bip. 3 - Digite o número do telefone com no máximo 16 dígitos. 4- Pressione #. Emite 2 bips. Obs.: -Este modelo de central permite que programe as teclas *, # e uma pausa de 2 segundos. Para fazer isso, durante a programação do número do telefone, utilize * + 1 para programar *, pressione * + 2 para programar # ou pressione * + 3 para programar a pausa de 2seg.
18- APAGAR UM NÚMERO DE TELEFONE DO DISCADOR (Endereços 41, 42, 43 e 44) Após estar no modo de programação, ou seja, ter digitado a senha mestre siga os passos abaixo para programar:
1 - Com a central conectada na linha telefônica ou em um aparelho de telefone, proceder para entrar em já estiver no
modo de programação não é necessário este passo.
2 - Digite 81 para memória 1 Digite 82 para memória 2 Digite 83 para memória 3 Digite 84 para memória 4 (emite 2 bips) A central encerra a ligação e disca para a memória escolhida. Obs.: Caso a memória esteja vazia a central emite bip de erro.
20- ALTERAÇÃO DA SENHA MESTRE (Endereço 50) 1 - Com a central conectada na linha telefônica ou em um aparelho de telefone, proceder para entrar em programação (Ver item 7). Se já estiver no modo de programação não é necessário este passo. 2 -Após estar no modo de programação, digite o endereço 50. (emite 1 bip) 3 - Digite o número da nova senha com 4 dígitos. (emite 2 bips). Padrão 5-6-7-8.
21- ALTERAÇÃO DA SENHA DO USUÁRIO (Endereço 51). 1 - Com a central conectada na linha telefônica ou em um aparelho de telefone, proceder para entrar em programação (Ver item 7). Se já estiver no modo de programação não é necessário este passo. 2 -Após estar no modo de programação, digite o endereço 51. (emite 1 bip) 3 - Digite o número da nova senha com até 4 dígitos. (emite 2 bips). Padrão 1-2-3-4. 4- Digite * para confirmar a senha caso a senha possua menos de 4 dígitos. Obs.: -Ao se programar uma senha de 4 dígitos não é necessário pressionar * para confirmar.
22- PROGRAMAÇÃO DO BIP DE ARME E DESARME NA SIRENE(Endereço 60) 1 - Com a central conectada na linha telefônica ou em um aparelho de telefone, proceder para entrar em programação (Ver item 7). Se já estiver no modo de programação não é necessário este passo. 2 -Após estar no modo de programação, digite o endereço 60. (emite 1 bip) 3 - Digite o número: 00 para desabilitar o bip de arme e desarme na sirene. (emite 2 bips). 01 para habilitar o bip de arme e desarme na sirene. (emite 2 bips). (Padrão)
23- PROGRAMAÇÃO DO MODO DE DISCAGEM (Endereço 61) Esta função permite escolher o modo de discagem TOM ou PULSO e se ela irá detectar o tom de linha antes de iniciar a discagem. 1 - Com a central conectada na linha telefônica ou em um aparelho de telefone, proceder para entrar em programação (Ver item 7). Se já estiver no modo de programação não é necessário este passo. 2 -Após estar no modo de programação, digite o endereço 61. (emite 1 bip) 3 - Digite o número: 00 para TOM sem detectar tom de linha. (emite 2 bips). (Padrão) 01 para PULSO sem detectar tom de linha. (emite 2 bips) 02 para TOM com detecção de tom de linha. (emite 2 bips) 03 para PULSO com detecção de tom de linha. (emite 2 bips). Obs.: - Quando estiver usando a central em ramais de PABX ou linhas muito críticas, deixar a função de detectar tom de linha desabilitada.
24- PROGRAMAÇÃO DA ENTRADA LIGA (Endereço 62) Com essa função habilitada a entrada ZONA 2 deixa de funcionar como zona e passa a funcionar como entrada liga. Um pulso nesta entrada arma ou desarma a central. 1 - Com a central conectada na linha telefônica ou em um aparelho de telefone, proceder para entrar em programação (Ver item 7). Se já estiver no modo de programação não é necessário este passo. 2 -Após estar no modo de programação, digite o endereço 62. (emite 1 bip) 3 - Digite o número: 00 -Para desabilitar a entrada liga. (Padrão) 01 -Para habilitar a entrada liga. Obs.: -Quando habilitar a entrada liga deve retirar o jumper da zona 2.
25- PROGRAMAÇÃO DA SAÍDA CH-CH (Endereço 63) Esta central de alarme possuí uma saída CH-CH com relê que pode ser programada de 10 maneiras diferentes. 1 - Com a central conectada na linha telefônica ou em um aparelho de telefone, proceder para entrar em programação (Ver item 7). Se já estiver no modo de programação não é necessário este passo. 2 -Após estar no modo de programação, digite o endereço 63. (emite 1 bip) 3 - Digite o número: 00 - Aciona junto com a saída SIR. Ligar sirenes magnéticas somente na saída CH-CH. (Padrão) 10 - Sem retenção acionada pela tecla 3 do controle remoto. 11 - Com retenção acionada pela tecla 3 do controle remoto. 12 - Sem retenção e bip na sirene acionada pela tecla 3 do controle remoto. 13 - Com retenção e bip na sirene acionada pela tecla 3 do controle remoto. 14 - Sem retenção acionada pela tecla 3 do controle remoto e permite acesso por telefone. 15 - Com retenção acionada pela tecla 3 do controle remoto e permite acesso por telefone.
