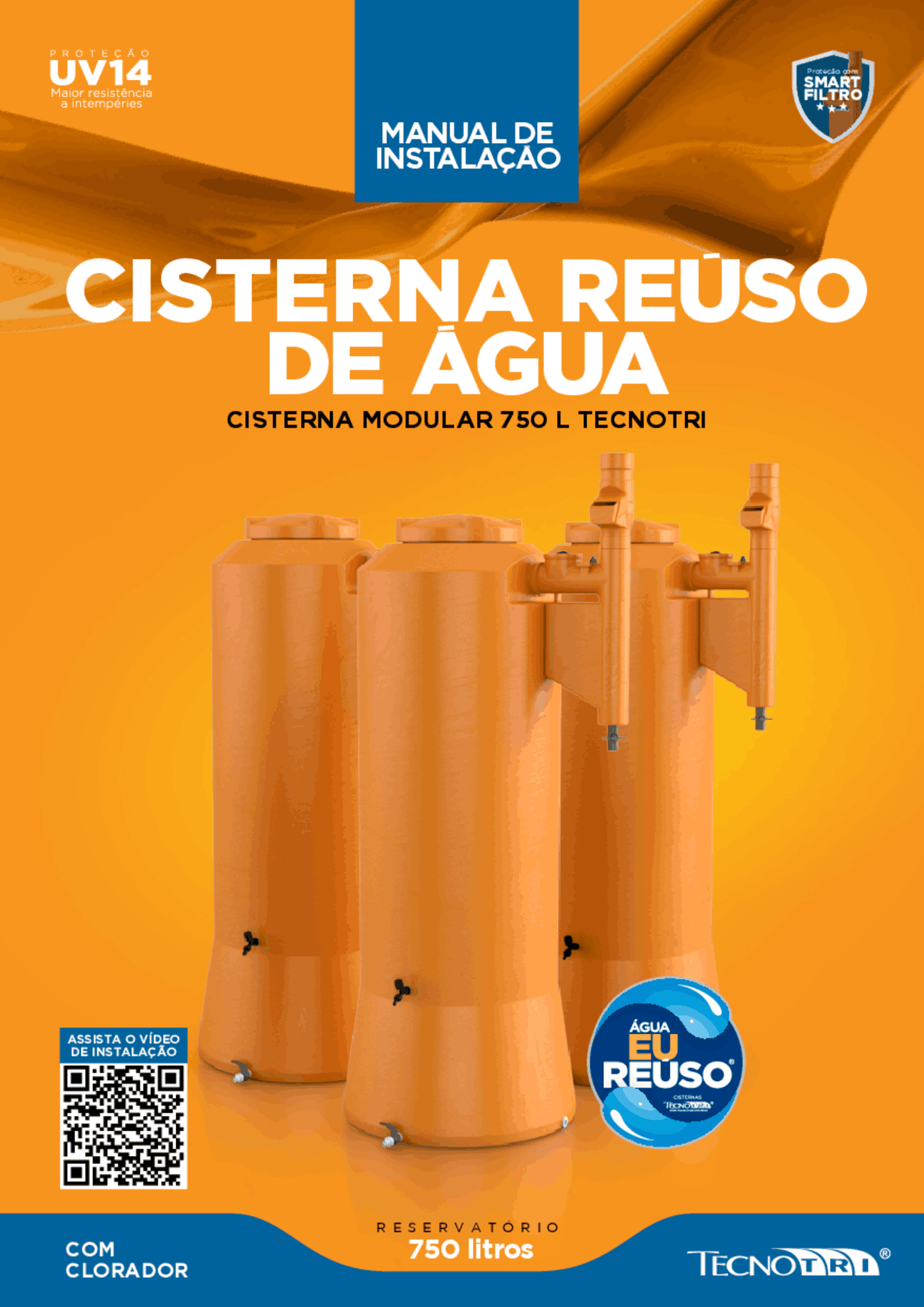

CISTERNA MODULAR 750 L TECNOTRI
CISTERNA REUSO
DE AGUA
750 litros
R E S E R V A T Ó R I O
MANUAL DE INSTALAÇAO
COM
CLORADOR
Proteção com SMART FILTRO
ASSISTA O VÍDEO DE INSTALAÇÃO
CISTERNA REÚSO DE ÁGUA CISTERNA MODULAR 750 LITROS
MANUAL DE INSTALAÇÃO
C
A
L
Você acaba de adquirir o Kit Reúso de Água - Cisterna Modular 750 litros Tecnotri. A instalação é muito simples. Basta seguir corretamente os passos descritos neste manual.
1 Cisterna Modular de 750 litros com 2 saídas frontais de água
1 Smart Filtro Tecnotri composto de filtro antifolhas, decanter, registro, filtro fino e filtro clorador (vendido separadamente)
1 Tampa de inspeção superior
1 Tela protetora antimosquito Registro rosca/rosca interna ¾”
1
2
2
3
3
4
4 5 6 7 8 9
10 11 12 13 14 15
PREZADO CLIENTE
MEDIDAS
PARTES DA CISTERNA
ACOMPANHAM O KIT
REUSO
EU
ÁGUA
CISTERNAS
1 Registro esfera ½” 1 Bucha de redução roscável ¾” x ½” 1 Bico engate rápido 1 Abraçadeira 114- 1 Torneira ½” 1 Cabo de aço com 1,9 m 2 Buchas 2 Ganchos 1 Esticador 1 Placa “Água, Eu Reúso.”
6
5
7 8
9
10
11
12
13
14
15
1
Largura Profundidade Altura
860mm 860mm 2190mm
990mm 860mm 2425mm
SEM FILTRO COM FILTRO
CISTERNA REÚSO DE ÁGUA CISTERNA MODULAR 750 LITROS
MANUAL DE INSTALAÇÃO
COMO INSTALAR
SUA CISTERNA
PASSO 1
A cisterna deve ser instalada em um local nivelado e estruturado. Recomendamos uma base sólida, feita de alvenaria, com capacidade para suportar 800 quilos e próxima de uma parede de alvenaria, para fixação do cabo de segurança.
- É obrigatória a instalação do cabo de segurança para evitar possíveis acidentes.
PASSO 2
Identifique a calha onde a Cisterna será instalada. Nela, faça um corte horizontal para o encaixe do filtro.
PASSO 3
Engate o Smart Filtro com a abraçadeira, na entrada da cisterna, fixando os parafusos com a chave de fenda. Após isso encaixe o filtro antifolhas sobre o decanter e posicione o cano que vem da calha sobre o Smart Filtro.
PASSO 1 - Base sólida de alvenaria
PASSO 1 - Fixação do cabo de segurança
PASSO 2 - Faça um corte horizontal
Corte
PASSO 3 - Posicione o cano sobre o smart filtro
CISTERNA REÚSO DE ÁGUA CISTERNA MODULAR 750 LITROS
COMO INSTALAR
SUA CISTERNA
MANUAL DE INSTALAÇÃO
PASSO 4
Fure o corpo da cisterna com a serra copo 22 mm nas posições indicadas para a torneira ½” e para o registro esfera ½”.
Saída 1 - Torneira ½” Saída 2 - Registro esfera ½”
PASSO 5
Com uma broca 8 mm, fure a parede, coloque a bucha plástica e, em seguida, o gancho. Passe o cabo de segurança conforme marcação indicada na prórpia cisterna.
PASSO 6
Repita a operação no outro lado. Prenda o esticador com um lado da espia de aço.
PASSO 4 - Fure o local de instalação
PASSO 4 - Posições indicadas para instalação
1
2
PASSO 5 - Instalação do gancho
PASSO 6 - Esticador no lado oposto ao gancho
MANUAL DE INSTALAÇÃO
CISTERNA REÚSO DE ÁGUA CISTERNA MODULAR 750 LITROS
LIMPEZA
DA CISTERNA
Recomendamos a higienização de sua cisterna modular a cada seis meses, para evitar a transmissão de doenças e proliferação de bactérias.
A limpeza deve ser feita pela tampa de inspeção superior (tampa encaixável), utilizando lava jato de alta pressão, direcionando o jato para todas as paredes do reservatório.
Durante a limpeza, o tanque deve ser inclinado para a drenagem total da sujeira
restante no fundo. Recomendamos que o registro e/ou torneira inferior sejam removido.
Para segurança dos componentes, recomendamos que o Smart Filtro também seja desmontado e limpo, conforme abaixo.
É permitido o uso de produtos químicos como detergentes. Se for necessário, utilize uma vassoura para remover impurezas presas na parede da cisterna.
PROCEDIMENTOS PARA
A LIMPEZA DA CISTERNA
Siga estas recomendações a cada incidência de chuva:
Abra e feche o registro algumas vezes para retirar a sujeira depositada. Deixe o registro semiaberto.
Retire e limpe o filtro fino.
Verifique o desgaste da pastilha de cloro e substitua-a, se necessário.
Remova as folhas presas no filtro antifolhas.
LIMPEZA DO SMART FILTRO
J
J
J
J
O Smart Filtro Tecnotri é um sistema de filtragem tripla + dosagem de cloro.
A água passa inicialmente pelo filtro de folhas e vai para o decanter , que serve para eliminar os primeiros minutos da água da chuva, que vai sendo lentamente descartada pelo purga do decanter.
Conforme o decanter vai enchendo, essa água chega ao nível da entrada do reservatório e passa pelo filtro fino ,
que tem a função de reter o material que não foi eliminado pelo decanter.
Após o filtro fino, a água passa então pelo clorador, que possui uma pastilha de cloro* do mesmo tipo usado em piscinas, com o objetivo de manter a água de reúso conservada, evitando um ambiente de formação de microorganismos.
- A pastilha de cloro não acompanha o Kit de Reúso Tecnotri, ela deve ser adquirida sepadaramente.
FUNCIONAMENTO DO
SMART FILTRO TECNOTRI
J
J
J
J
J
J3 J
CUIDADOS COM A SUA CISTERNA
Lembre-se: mesmo sendo um produto atóxico, que possuí filtros e aditivos de proteção, a água de captação de chuva não é potável, e, por isso, não é apta para o consumo humano. E fique atento, a cisterna, em sua capacidade máxima, chega a pesar 800 quilos.
Por isso, procure colocá-la em um local que suporte o seu peso.
Esperamos que você faça um ótimo uso de sua cisterna e de todos os benefícios que ela pode proporcionar.
Janeiro 2021
SAÍDAS VERSÁTEIS
BOMBA DE ÁGUA
LAVADORA ALTA PRESSÃO
As saídas podem ser ligadas a bombas, que puxam a água para a caixa d’água, e a lavadores de alta pressão.
A sua Lavadora de Alta Pressão deve possuir ao menos 135 bar de pressão para o funcionamento ideal do sistema.
Contatos [email protected] [email protected] [email protected]
Tecnotri Indústria de Plásticos Ltda RS 324, Km 75, n° 1001 Distrito Industrial Vila Maria, RS
PRAZO DE GARANTIA
A Tecnotri garante seus produtos durante o prazo de 10 (dez) anos, contados a partir da Nota Fiscal de compra, contra defeitos de fabricação, que o tornem impróprios ou inadequados ao uso.
PERDA DA GARANTIA
Haverá perda da garantia se o problema for decorrente de manuseio e/ou instalação do produto sem observar as especificações do Manual de Instalação, alterações funcionais e/ou violação do produto.
A Tecnotri garante ao usuário que seus produtos são produzidos com matéria-prima da mais alta qualidade e atende a todos os requisitos estabelecidos em normas técnicas do produto. Nossas cisternas e caixas d’água atendem à ABNT NBR 14799:2011.
Assim, asseguramos o bom funcionamento e desempenho do nosso produto, quando manuseados e instalados conforme orientação descrita no Manual de Instalação.
