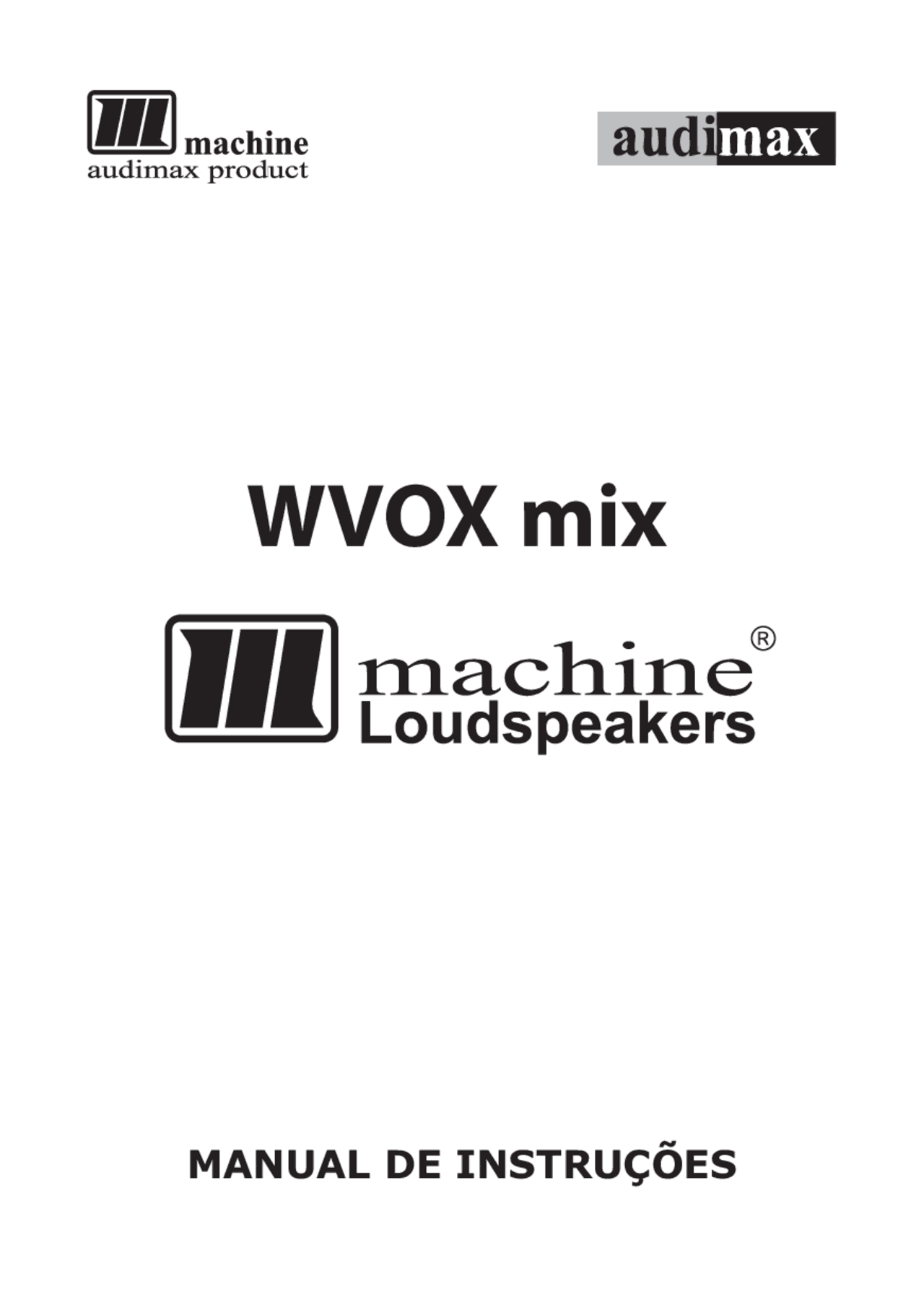

MANUAL DE INSTRUÇÕES

JC215T ACTIVE / JC215T PASSIVE

WVOX mix

Parabéns pela aquisição de seu amplificador de potência Audimax-Machine

Este produto foi desenvolvido e aperfeiçoado a partir das reais necessidades do mercado, segundo análises. técnicas realizadas junto aos usuários do equipamento.

Ao longo de anos de trabalho, nossa proposta tem sido a de produzir equipamentos da mais alta qualidade, segurança, resistência e durabilidade.

O desenvolvimento e a aprovação desse trabalho tem sido largamente amparados pela utilização dos amplificadores Audimax-Machine, por parte de profissionais do Brasil inteiro e da América Latina.

Essa aprovação é fruto de um estreito relacionamento entre a Audimax-Machine e seus consumidores. Comprove, você também, e seja mais um usuário a atestar nosso conhecimento deste mercado.

Audimax-Machine Feito por profissionais, para profissionais

*** Instalação** Os amplificadores W VOX podem ser apoiados nos seus pés de borracha ou fixados em móvel especial tipo rack. Não apoiar nada sobre os amplificadores a fim de não obstruir a circulação de ar, inclusive deixar o painel traseiro do amplificador desobstruído, facilitando assim a entrada de ar no equipamento.

*** Seleção da tensão de rede** A seleção da tensão de rede é feita deslocando a chave seletora da tensão de modo que a fenda existente aponte a posição correspondente a tensão desejada.

Nota: Nunca fazer ajuste de tensão com o cabo de força ligado á rede. Dependendo da tensão selecionada o fusível deverá ser trocado.

Para substituir o fusível Gire a tampa do porta fusível no sentido anti-horário até soltá-la. Retire o fusível do encaixe e coloque o de valor correspondente. Recoloque a tampa do porta fusível girando no sentido horário até o final da rosca.

Os valores corretos de fusíveis estão na tabela a seguir:

TABELA DE FUSÍVEIS

MODELO

W VOX 500 MIX

W VOX 2500 MIX

110 V 220 V

6 A

7 A

3 A

5 A

machinemachine 6

Painel Frontal W V OX Mix

3

4

5

23

Painel Frontal

1 - Chave liga/desliga: Esta chave liga e desliga o aparelho. Antes de ligar o aparelho, certifique-se que a chave seletora de voltagem (painel traseiro) está na posição correta;

2 - Volume MIC/LINE1: Volume para as entradas MIC1 (XLR) e LINE 1 (P10);

3 - Volume MIC/LINE 2 : Volume para as entradas MIC2 (XLR) e LINE (P10);

4 - Volume MIC/LINE 3 : Volume para as entradas MIC3 (XLR) e LINE (P10);

5- Volume MIC/LINE 4 : Volume para as entradas MIC4 (XLR) e LINE (P10);

6 - Volume auxiliar 1 : Volume para entrada Aux1 (RCA)

7 - Chave mute aux 1 : Quando acionada, esta chave interrompe o sinal da entrada AUX1 (RCA)

8 - Conector MIC 1: Entrada balanceada com conector tipo XLR, indicada para sinais de baixo nível;

9 - Conector MIC 2: Entrada balanceada com conector tipo XLR, indicada para sinais de baixo nível;

10 - Conector MIC 3: Entrada balanceada com conector tipo XLR, indicada para sinais de baixo nível;

11 - Conector MIC 4: Entrada balanceada com conector tipo XLR, indicada para sinais de baixo nível;

12 - Chave Phantom: Quando acionada, proporciona alimentação “Phantom Power” (24V) para os conectores MIC 3 e MIC 4;

13 - Conector Line 1 : Entrada balanceada com conector tipo P indicada para sinais de alto nível;

14 - Conector Line 2 : Entrada balanceada com conector tipo P indicada para sinais de alto nível;

15 - Conector Line 3 : Entrada balanceada com conector tipo P indicada para sinais de alto nível;

16 - Conector Line 4 : Entrada balanceada com conector tipo P indicada para sinais de alto nível;

17 - Conector aux 1 : Entrada desbalanceada com conector tipo RCA, indicada para sinais de alto nível

18 - Controle Low: Controle para reforço ou atenuação geral das frequências graves do pré-amplificador;

19 - Controle Mid: Controle para reforço ou atenuação geral das frequências médias do pré-amplificador;

20 - Controle High: Controle para reforço ou atenuação geral das frequências agudas do pré-amplificador;

21 - Controle Voice Contour: Controle paramétrico para atenuação de frequências entre 300 Hz e 10 KHz, podendo ser utilizado tanto para equalização (em conjunto com os controles LOW, MID, e HIGH), como para eliminação de microfonias indesejáveis;

22 - Chave Active V oice Contour: Quando acionada, ativa a função Voice Contour;

Painel traseiro

1 - Micro V entilador: Ventilação forçada acionada por temperaturas a 50 ºC nos transistores do Amplificador Estéreo;

2 - Line Out: Saída de linha (também controlada pelo volume Master) com o mesmo sinal presente nas entrada do Amplificador Estéreo. Pode-se ligar a outros amplificadores WVOX-Machine para ampliação do sistema de som;

3 - Saída CH-A: Para ligação à caixas-acústicas de 4 ou 8 ohms. Têm- se disponíveis 300 watts rms para o A2500 Mix e 120 watts rms para o A500 Mix;

4 - Saída CH-B: Para ligação à caixas-acústicas de 4 ou 8 ohms. Têm- se disponíveis 300 watts rms para o A2500 Mix e 120 watts rms para o A500 Mix;

Cuidado para ligação dos alto-falantes

Combinação e alto-falantes

Embora possa ser utilizado fio 14 AWG ou 16 AWG simples ou duplo, recomenda-se a ligação de fio 12 AWG.

No caso de fio duplo ou separados, com fiação dentro de conduites, é conveniente utilizar condutores identificados por cores diferentes, que permitirão a observação da polaridade (positivo e negativo).

As combinações de caixas acústicas ou alto-falantes são feitas em paralelo ou série-paralelo. Damos uma combinação de alto-falantes e a fórmula que determina a impedância resultante.

NB: Tweeters Mid Ranger, desde que usados com divisoi de frequência, não alteram a impedância dos sistemas.

Nota: Nunca conectar à saída dos amplificadores W Vi uma carga inferior a 4 OHMS. Sob pena de provocar aquecimento excessivo e queima dos transistores de saída.

Ficha Técnica - Linha W V OX Mix

Resp. Fr equência

Dist. Harmônica

Fat. Amortecimento

Pot. Total 8 Ohms

Pot. Total 4 Ohms

Consumo Máximo 4 Ohms

Consumo Máximo 8 Ohms

8,700 kg

9,300 kg 10,950 kg

10,350 kg

90x482x300 90x482x

195 Watts 520 Watts

335 Watts 840 Watts

240 W RMS 600 W RMS

135 W RMS 450 W RMS

200, 1K, 8 Ohms 300, 1K, 8 Ohms

<0,05% <0,05%

20Hz / 20 Khz 20Hz / 20 Khz

A 500 Mix A 2500 Mix

Dimensões

Peso com caixa

Peso sem caixa
