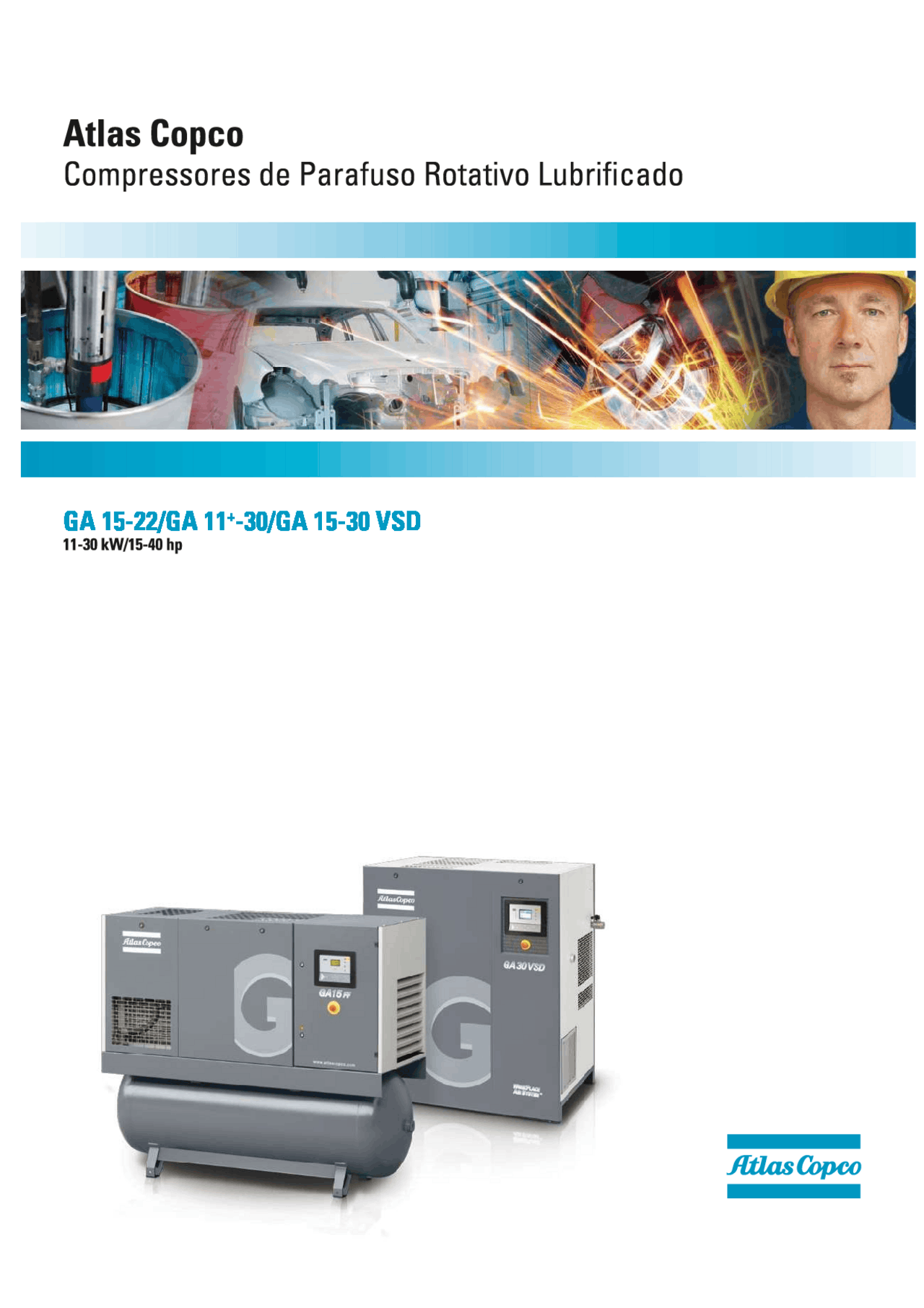

Atlas Copco Compressores de Parafuso Rotativo Lubrificado GA 15-22/GA 11:-30/GA 15-30 VSD 11-30 kW/15-40 hp Capacidade total, responsabilidade total Através de sua vasta gama de equipamentos para geração e tratamento do ar comprimido a Atlas Copco busca otimizar ao máximo a sua capacidade operacional. Desde a geração até o ponto de consumo, você poderá escolher em nossa vasta gama de produtos a melhor combinação que irá prover uma solução completa para a sua necessidade específica. Todos os produtos da Atlas Copco são projetados para trabalhar em conjunto e de forma perfeita, assegurando o mais alto nível de confiabilidade e eficiência energética. Como resultado, a Atlas Copco pode assumir plena responsabilidade por sua infra-estrutura de ar comprimido com a garantia da melhor qualidade. Com presença global em mais de 160 paises, podemos oferecer serviço incomparável para manter e melhorar continuamente a performance do seu sistema de ar comprimido. Apoiada por mais de 100 anos na vanguarda do ar comprimido, a Atlas Copco oferece produtos e serviços da melhor qualidade e eficiência. Nosso objetivo é ser “Primeiro na mente — Primeiro na escolhaO” É por essa razão que a Atlas Copco busca continuamente a inovação, impulsionada pela dedicação em atender e superar suas expectativas. Sempre trabalhando com você, estamos comprometidos em fornecer uma solução de ar comprimido personalizada, que é a força motriz por traz do seu negócio. Atlas Copco: Soluções personalizadas para ar comprimido de qualidade através da inovação, interação e comprometimento. First in Mind—First in Choice? GA 11+-30: desempenho líder da indústria Reprojetados para quebrar recordes, os compressores dalinha GAM*- 30 apresentam a melhor vazão de ar FAD do mercado. Soluções [a completas proporcionam ar comprimido de elevada qualidade com os custos de operação mais baixos possíveis e oferecem maiores possibilidades de monitoramento. Como são silenciosos, podem ser colocados próximos do local de utilização, minimizando os custos de instalação e maximizando a eficiência energética. ” CONSTRUÍDOS PARA DURAR «& * Módulo gráfico de controle Elektronikon? gráfico com teclado de navegação mais. e resistente. Pd Pi * O sistema de transmissão é livre de manutenção (do lado da caixa de engrenagens) e protegido contra sujeira e poeira, maximizando a confiabilidade em qualquer ambiente. * A menor temperatura no cubículo duplica a duração dos componentes elétricos e mantém a unidade funcionando sem problemas mesmo nas piores condições (até 46ºC). PROTEJA SUA PRODUÇÃO (5) * Monitore o seu compressor remotamente usando uma simples conexão Ethernet graças ao novo Elektronikonº gráfico com visor a cores de 3,5” de alta definição. * Separação de praticamente 100% da água condensada em qualquer condição através do purgador eletrônico com sensor de nível (sem perdas de ar comprimido), fornecido como padrão de linha. * Obtenha excelência na qualidade do ar comprimido do seu GA+ em todas as condições de trabalho. O secador integrado pode ser equipado com os filtros coalescentes DDx e PDx (opcionais), resultando em um arraste de óleo extremamente baixo (0,01 ppm). Oy o] Sistema de transmissão Controlador Gráfico por engrenagens Elektronikon? MK V q Separador e filtro Cubículo elétrico Secador de ar comprimido de óleo por refrigeração GASTOS DE ENERGIA REDUZIDOS * Maior vazão (6-17%) e consumo de energia reduzido (3-12%) graças à integração e ao novo elemento compressor. * Minimize a energia necessária para alcançar uma determinada qualidade do ar comprimido graças à nova gama de secadores integrados com trocador de calor em contra-fluxo, separador de condensado integrado, e tecnologia “Saver Cycle” (ciclo de economia). == * Recupere até 80% da sua energia para outras aplicações industriais com o sistema opcional de recuperação de energia “Energy Recovery! « Possibilidade de gerenciamento para até 6 compressores através do Elektronikon?, com redução da pressão do sistema e do consumo de energia. * Ventilador com a nova função “Saver Cycle” (opcional), que além de otimizar a temperatura do óleo gera uma economia de energia até mais 7%. FÁCIL CONTROLE DE MANUTENÇÃO * As funções do controlador gráfico de última geração Elektronikon? incluem: indicações de assistência, alarmes, detecção de erros, registro de paradas do compressor, agenda de manutenção e visualização das condições gerais do compressor. * O sistema de transmissão possui lubrificação permanente (do lado da caixa de engrenagens) o que elimina a necessidade de manutenção. * Minimize os custos de assistência utilizando consumíveis de elevada qualidade, longa duração (até 8.000h) e fáceis de substituir. FÁCIL INSTALAÇÃO * Pode ser instalado próximo do ponto de uso graças ao baixo nível de ruído 63-68 dB(A), minimizando os custos de instalação e reduzindo vazamentos. « Evite danos causados pela ligação incorreta de fios elétricos com o relé de sequência de fase - padrão no cubículo elétrico. + Uma vasta gama de opcionais montados de fábrica para personalizar o GA+ de acordo com as suas necessidades específicas: tratamento do ar comprimido e do condensado, proteção especial e funções de comunicação. + Vasta gama de opções de instalação graças ao projeto padrão que permite operar em temperatura ambiente de até 46ºC. GERENCIADOR DE COMPRESSORES INTEGRADO (OPCIONAL) PRESSÃO DA REDE SEM ES Pressão média Pressão mínima Com a aquisição de uma simples licença, instale o gerenciador de compressores (integrado ao Elektronikon?). Monitore sua instalação através de um gerenciador central reduzindo a banda de pressão do sistema e o consumo de energia em instalações de até 4 compressores (ES4i) ou até 6 compressores (ES6i). O Elektronikon” monitora, continuamente, parâmetros críticos: alarmes, registro de desarmes e agenda de manutenções. COMES 2 NE Pia Pressão mínima O compressor: ECONOMIZANDO ENERGIA, GERANDO EFICIÊNCIA DUPLA PROGRAMAÇÃO DE PRESSÃO E FUNÇÃO DSS A maioria dos processos de produção possuem demandas sazonais que podem criar desperdício de energia em períodos de baixa utilização. Com o controlador Elektronikon? você pode selecionar manualmente ou automaticamente duas programações diferentes de pressão para otimizar o consumo SEM DSS POTÊNCIA de energia e reduzir os custos em períodos de baixa utilização. Em adição, o algoritmo DSS só parte o motor quando necessário. A pressão do sistema é mantida com o menor tempo possível de operação do motor elétrico, desta forma o consumo energético é minimizado ao extremo. compss CICLO ECONÔMICO O ciclo econômico reduz o consumo de energia do secador por refrigeração e do motor do ventilador do resfriador posterior em períodos de baixa utilização. Através do monitoramento contínuo da temperatura do ambiente, o secador e o ventilador funcionam apenas quando necessário, desta forma o consumo energético é minimizado ao extremo ao mesmo tempo em que a rede de ar comprimido e os equipamentos pneumáticos são protegidos contra a corrosão. Excelência em ar de qualidade Ar comprimido não tratado contém umidade, aerossóis de óleo e partículas de sujeira que podem danificar o seu sistema de ar é contaminar seu produto final. Os custos de manutenção resultante podem facilmente ultrapassar os custos do tratamento do ar comprimido, Nossos compressores fornecem ar comprimido limpo e seco que melhora a confiabilidade do seu sistema, evitando paradas de produção de alto custo e atrasos na produção, PUREZA INTEGRADA garantido a qualidade de seus produtos. Ar comprimido limpo e tratado também reduz os riscos de corrosão e vazamentos em seu sistema, resultando em significantes economias. Além disto, com vazamentos e custos de energia minimizados e com o correto tratamento do condensado, você protege o meio ambiente e fica de acordo com as mais severas leis internacionais. Os filtros coalescentes opcionais DDx e PDx e o secador por refrigeração integrado removem a umidade, os aerossóis de óleo e as partículas de sujeira de forma eficiente para proteger o seu investimento. Este ar de qualidade prolonga a vida útil dos equipamentos pneumáticos, aumentando sua eficiência e garantindo a qualidade de seu produto final. E PRINCIPAIS BENEFÍCIOS DO NOVO SECADOR INTEGRADO * Economia de até 2/3 da energia consumida pelo secador, graças à nova função “Saver Cycle” (padrão no GA VSD e opcional no GA+), que utiliza um sensor extra de temperatura ambiente para desligar o secador quando o ponto de orvalho ideal é atingido. + O trocador de calor com separador de condensado integrado minimiza a quantidade de energia necessária para obter uma determinada qualidade de ar. * Ponto de orvalho pressurizado de 3ºC no GA+ e GA VSD e 5ºC no GA (umidade relativa=100% a 20ºC). ] araras * Redução de 44% do potencial de aquecimento global graças à utilização do gás refrigerante ecológico tipo R134a, além do baixo volume necessário (válido para GA+ e GA VSD). + Pode ser equipado com filtros coalescentes DDx e PDx, o que permite obter a qualidade de ar necessária para a sua aplicação específica. CONFIGURE O SEU GA PARA A QUALIDADE DE AR NECESSÁRIA 3.4 3 micra - 3 ppm 344 3 micra +3€ 3 ppm 24.2 1 micron +30 0.1 ppm 141 0.01 micron +30 0.01 ppm * Os valores da tabela refletem os limites máximos de temperatura conforme ISO 8573-1. ** Condições de referência do ponto de orvalho E pressão do vapor da água: U.R.100% a 20ºC. Personalizado conforme as suas necessidades Algumas aplicações requerem ou melhoram com a inclusão de equipamentos opcionais, controles mais sofisticados, sistemas de tratamento de ar comprimido, etc. Para satisfazer Kit de filtros integrados de classe 1 By-pass do secador integrado Dreno eletrônico com sensor (EWD) após resfriadores Bandeja de retenção de óleo Válvula termostática tropical Ventilador com ” Saver Cycle” Pré-filtro de admissão do compressor Chave seccionadora Relês - ES 100 ES4i/ ES6i (para Elektronikon? Gráfico) Food Grade Recuperador de energia Versão para ambiente com temperatura elevada (55ºC Pack - 50º FF) Secador com “Saver Cycle” — X- Opcional N/A - Não aplicável Padrão - Item de série estas necessidades, a Atlas Copco tem desenvolvido opcionais que podem ser facilmente integrados ao compressor. MSC RE RS x x x E — Padrão Padrão CO NR NA Co emão ração E DONA o O o Co amo ado O DONA Na DONA NA Padrão Padrão Recupere e economize energia Cerca de 90% da energia utilizada na compressão é convertida em calor. Utilizando o sistema de recuperação de energia, integrado, da Atlas Copco é possível recuperar até 80% da potência, convertida em ar quente ou água quente, sem APLICAÇÕES * Aquecimento principal ou auxiliar de armazéns, oficinas... * Processos de aquecimento industrial. * Aquecimento de água para lavanderias, limpeza industrial e facilidades sanitárias. * Cantinas e cozinhas industriais. * Indústria alimentícia. * Indústria química e farmacêutica. « Processo de secagem. influenciar na performance do compressor. Através da utilização eficiente do recuperador de energia, você irá obter uma significante redução no gasto com energia e terá um rápido retorno do investimento. —s sESEaS técnicas do GA 11*-30 (60 Hz) barte) sig barte) | psig TE Wonka pp renture GAm: 100 74 107 72 104 1332 784 n 15 e so 455 125 91 132 89 128 320 152 678 " 15 es so 455 150 108 157 103 49 293 1055 621 " 15 e3 so 455 175 E 181 x 8 911º 536 n 15 e3 “10 455 2146 1264 18.5 25 66 440 500 1919 1130 18.5 25 66 440 500 150 10.8 157 10.3 149 4718 1721 1013 18.5 25 66 440 500 5 125 181 123 18 425 1530 901 185 25 [E 440 500 GA26 100 74 107 72 14 812 2923 1721 26 35 87 525 595 125 91 132 89 128 741 2668 1571 26 35 87 525 595 150 108 157 10.3 9 674 2426 1429 26 35 87 525 E 15 125 181 123 2185 1287 * Desempenho da unidade medido em conformidade com a ** Nível de ruído médio medido em conformidade com o código norma ISO 1217, Ed. 3, Anexo C-1996 de teste ISO 2151/Pneurop/Cagi PN8NTC2; tolerância de 2 dB(A). Condições de referência: Ponto de orvalho sob pressão do secador de refrigeração - Pressão absoluta de entrada: 1 bar integrado do GA 11*- GA 15! - GA 18' - GA 22º - GA 26º - GA 30 -Temperatura do ar de admissão: 20 nas condições de referência: 2 C a 3 C. O FAD é medido com as seguintes pressões de trabalho: - versões de 74 bar a 6,9 bar - versões de 9,1 bar a 8,6 bar - versões de 10,8 bar a 10,3 bar - versões de 12,5 bar a 12,0 bar GAN!-GA 15! - GA 18! - GA 22º GA 26' - GA 30 A: 1.475 mm A: 1.475 mm C:1.255 mm C:1.255 mm L: 692mm L: 865mm Distribuidores e Filiais Os HORIZONTE - MG Gorâmia - Go FILIAL MINAS GERAIS - Fone: (031) 3308-8900 COALUMAO COMÉRCIO E REPRESENTAÇÕES LTDA. 1) Es r IminasQObratiascopco.com Área de atuação: GO e DF a) Fon: [082] 3287-3281 E-mail fialmanausGObratiascopco.com E-mail: coalumagObratlascopco.com [2] PORTO ALEGRE - R$ FILIAL PORTO ALEGRE BELÉM - PA Área de atuação: RS e SC PORTO VELHO - RO FERTÉCNICA - FERRAMENTAS E EQUIPAMENTOS LTDA. Fone: (051) 3515-8300 AGROMOTORES MÁQUINAS E IMPLEMENTOS LTDA. Área de atuação: PA e AP E-mail: fiialpoabratiascopco.com Fone: [089) 3601-1120 / 1125 Fone: (091) 3241-7456 E-mail: agromotoresQagromotores.com.br E-mail: contatoBfertecni com.br / fertecniQvento.combr Osavavor -BA Amer EQUIPAMENTOS DE AR COMPRIMIDO LTDA. [18) PALMAS>TO rea de atuação: BA e SE RIO DE JANEIRO - RJ Y Fone: (1308.1585 ALAL BID DÊ JANEIRO: COMPRESSORTINS - N.C.M, DOS SANTOS. Fone: (083) 3215-2577 E-mail airletObratlascopco.com / airletairletcom.br Fone: (021) 2156-8400 Exaik memds terra ouindr E-mail: filialrioQbr.atlascopco.com ÓRIA - CURITIBA - PR CAMPO GRANDE - MS CENTRAL oo AR COMPRIMIDO LTDA. FILIAL CURITIBA DESTEAR EQUIPAMENTOS LIDA. Fone: (027) 3200-3053 Área de atuação: PRe SC Área de atuação: MS e MT E-mail: faleconoscoQcentraldearcomprimido.com.br Fone: (041) 3544-3800 Fone: (067) 3028-1677 E-mail: flialouritibaObratlascopco.com E-mail: oestearOtop.com br Orr. PE [10] FORTALEZA - CE [15] SÃO PAULO - SP CENTRO DE AR COMPRIMIDO DO RECIFE LTDA. CENARCOM CENTRAL DE AR COMPRIMIDO LTDA. ' ATLAS COPCO BRASIL LTDA. Área de atuação: PE, PB, ALe RN Área de atuação: CE, PI, MA e RN Fone: (011) 3478-8700 Fone: (081) 3272-2929 Fone: (085) 3274-1411 E-mail: acbrasilObratiascopco.com SllasCopco NOSSO COMPROMISSO É AUMENTAR A SUA PRODUTIVIDADE Movidos pela inovação Com mais de 130 anos de inovação e experiência, a Atlas Copco fornece seus produtos e serviços para ajudar a maximizar a produtividade e a eficiência da sua empresa. Como uma empresa líder de mercado, nós nos dedicamos a oferecer ar de alta qualidade ao menor custo possível. Através da contínua inovação, nós estamos empenhados em proteger sua aplicação e garantir a sua tranquilidade. Baseados na interação Com base em nossa experiência adquirida através do relacionamento com nossos clientes, nós acumulamos um extenso conhecimento de diversos tipos de processos, necessidades e objetivos. Isto nos dá a flexibilidade necessária para nos adaptar e prover soluções eficientes em ar comprimido que possam exceder as expectativas de nossos clientes. Um comprometido parceiro de negócios Com presença em mais de 160 paises, nós fornecemos aos nossos clientes serviços da mais alta qualidade em qualquer lugar e a qualquer hora. Nossos técnicos, altamente treinados, estão disponíveis 24 horas por dia / 7 dias por semana e contam com o suporte de nosso, eficiente departamento de logística, garantindo a entrega rápida de peças genuínas quando você precisar delas. Nós estamos comprometidos em fornecer o melhor conhecimento e tecnologia para ajudar a sua empresa a produzir, crescer e prosperar. Com a Atlas Copco, você pode descansar com a certeza de que a sua maior produtividade é a nossa maior preocupação. Nunca utilize ar comprimido como ar de respiração sem purificação prévia, em conformidade com a legislação e as normas locais. Atlas Copco Brasil Ltda. - Compressor Technique AI. Araguaia, 2700 - Tamboré - Barueri - SP - CEP 06455-000 Tel: (11) 3478-8700 - Fax: (11) 4195-7090 Visite nosso site: www.atlascopco.com.br 2007 - Impresso no Brasil em Outubro / 2009 - Sujeito a alteração sem aviso pévio.
