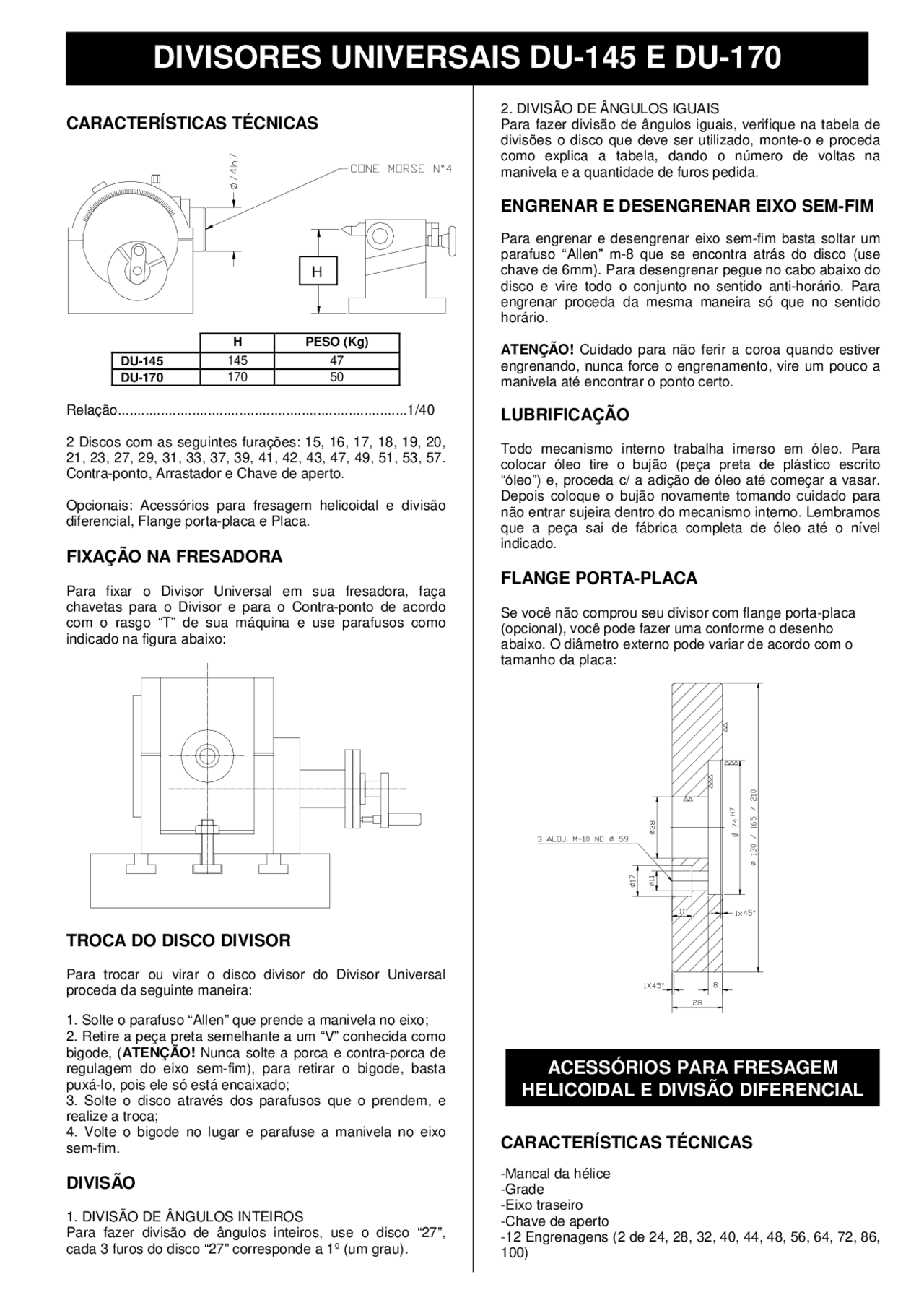

CARACTERÍSTICAS TÉCNICAS

H PESO (Kg)

DU-145 145 47

DU-170 170 50

Relação..........................................................................1/40

2 Discos com as seguintes furações: 15, 16, 17, 18, 19, 20,

21, 23, 27, 29, 31, 33, 37, 39, 41, 42, 43, 47, 49, 51, 53, 57.

Contra-ponto, Arrastador e Chave de aperto.

Opcionais: Acessórios para fresagem helicoidal e divisão

diferencial, Flange porta-placa e Placa.

FIXAÇÃO NA FRESADORA

Para fixar o Divisor Universal em sua fresadora, faça

chavetas para o Divisor e para o Contra-ponto de acordo

com o rasgo “T” de sua máquina e use parafusos como

indicado na figura abaixo:

TROCA DO DISCO DIVISOR

Para trocar ou virar o disco divisor do Divisor Universal

proceda da seguinte maneira:

1. Solte o parafuso “Allen” que prende a manivela no eixo;

2. Retire a peça preta semelhante a um “V” conhecida como

bigode, (ATENÇÃO! Nunca solte a porca e contra-porca de

regulagem do eixo sem-fim), para retirar o bigode, basta

puxá-lo, pois ele só está encaixado;

3. Solte o disco através dos parafusos que o prendem, e

realize a troca;

4. Volte o bigode no lugar e parafuse a manivela no eixo

sem-fim.

DIVISÃO

1. DIVISÃO DE ÂNGULOS INTEIROS

Para fazer divisão de ângulos inteiros, use o disco “27”,

cada 3 furos do disco “27” corresponde a 1º (um grau).

2. DIVISÃO DE ÂNGULOS IGUAIS

Para fazer divisão de ângulos iguais, verifique na tabela de

divisões o disco que deve ser utilizado, monte-o e proceda

como explica a tabela, dando o número de voltas na

manivela e a quantidade de furos pedida.

ENGRENAR E DESENGRENAR EIXO SEM-FIM

Para engrenar e desengrenar eixo sem-fim basta soltar um

parafuso “Allen” m-8 que se encontra atrás do disco (use

chave de 6mm). Para desengrenar pegue no cabo abaixo do

disco e vire todo o conjunto no sentido anti-horário. Para

engrenar proceda da mesma maneira só que no sentido

horário.

ATENÇÃO! Cuidado para não ferir a coroa quando estiver

engrenando, nunca force o engrenamento, vire um pouco a

manivela até encontrar o ponto certo.

LUBRIFICAÇÃO

Todo mecanismo interno trabalha imerso em óleo. Para

colocar óleo tire o bujão (peça preta de plástico escrito

“óleo”) e, proceda c/ a adição de óleo até começar a vasar.

Depois coloque o bujão novamente tomando cuidado para

não entrar sujeira dentro do mecanismo interno. Lembramos

que a peça sai de fábrica completa de óleo até o nível

indicado.

FLANGE PORTA-PLACA

Se você não comprou seu divisor com flange porta-placa

(opcional), você pode fazer uma conforme o desenho

abaixo. O diâmetro externo pode variar de acordo com o

tamanho da placa:

CARACTERÍSTICAS TÉCNICAS

-Mancal da hélice

-Grade

-Eixo traseiro

-Chave de aperto

-12 Engrenagens (2 de 24, 28, 32, 40, 44, 48, 56, 64, 72, 86,

100)

DIVISORES UNIVERSAIS DU-145 E DU-170

ACESSÓRIOS PARA FRESAGEM

HELICOIDAL E DIVISÃO DIFERENCIAL

Pré-visualização parcial do texto

Baixe manual divisor universal e outras Manuais, Projetos, Pesquisas em PDF para Mecânica técnica, somente na Docsity!

CARACTERÍSTICAS TÉCNICAS

H PESO (Kg)

DU-145 145 47

DU-170 170 50

Relação..........................................................................1/

2 Discos com as seguintes furações: 15, 16, 17, 18, 19, 20,

Contra-ponto, Arrastador e Chave de aperto.

Opcionais: Acessórios para fresagem helicoidal e divisão

diferencial, Flange porta-placa e Placa.

FIXAÇÃO NA FRESADORA

Para fixar o Divisor Universal em sua fresadora, faça

chavetas para o Divisor e para o Contra-ponto de acordo

com o rasgo “T” de sua máquina e use parafusos como

indicado na figura abaixo:

TROCA DO DISCO DIVISOR

Para trocar ou virar o disco divisor do Divisor Universal

proceda da seguinte maneira:

1. Solte o parafuso “Allen” que prende a manivela no eixo;

2. Retire a peça preta semelhante a um “V” conhecida como

bigode, ( ATENÇÃO! Nunca solte a porca e contra-porca de

regulagem do eixo sem-fim), para retirar o bigode, basta

puxá-lo, pois ele só está encaixado;

3. Solte o disco através dos parafusos que o prendem, e

realize a troca;

4. Volte o bigode no lugar e parafuse a manivela no eixo

sem-fim.

DIVISÃO

1. DIVISÃO DE ÂNGULOS INTEIROS

Para fazer divisão de ângulos inteiros, use o disco “27”,

cada 3 furos do disco “27” corresponde a 1º (um grau).

2. DIVISÃO DE ÂNGULOS IGUAIS

Para fazer divisão de ângulos iguais, verifique na tabela de

divisões o disco que deve ser utilizado, monte-o e proceda

como explica a tabela, dando o número de voltas na

manivela e a quantidade de furos pedida.

ENGRENAR E DESENGRENAR EIXO SEM-FIM

Para engrenar e desengrenar eixo sem-fim basta soltar um

parafuso “Allen” m-8 que se encontra atrás do disco (use

chave de 6mm). Para desengrenar pegue no cabo abaixo do

disco e vire todo o conjunto no sentido anti-horário. Para

engrenar proceda da mesma maneira só que no sentido

horário.

ATENÇÃO! Cuidado para não ferir a coroa quando estiver

engrenando, nunca force o engrenamento, vire um pouco a

manivela até encontrar o ponto certo.

LUBRIFICAÇÃO

Todo mecanismo interno trabalha imerso em óleo. Para

colocar óleo tire o bujão (peça preta de plástico escrito

“óleo”) e, proceda c/ a adição de óleo até começar a vasar.

Depois coloque o bujão novamente tomando cuidado para

não entrar sujeira dentro do mecanismo interno. Lembramos

que a peça sai de fábrica completa de óleo até o nível

indicado.

FLANGE PORTA-PLACA

Se você não comprou seu divisor com flange porta-placa

(opcional), você pode fazer uma conforme o desenho

abaixo. O diâmetro externo pode variar de acordo com o

tamanho da placa:

CARACTERÍSTICAS TÉCNICAS

-Mancal da hélice

-Grade

-Eixo traseiro

-Chave de aperto

-12 Engrenagens (2 de 24, 28, 32, 40, 44, 48, 56, 64, 72, 86,

DIVISORES UNIVERSAIS DU-145 E DU-

H

ACESSÓRIOS PARA FRESAGEM

HELICOIDAL E DIVISÃO DIFERENCIAL

FRESAGEM HELICOIDAL Para fazer fresagem helicoidal há 2 tipos de montagem. FIG. 1 FIG. 2 1.Com o eixo sem-fim desengatado (fig.1). Usando a seguinte fórmula para se achar o fator: F=P/L 2.Com o eixo sem-fim engatado (fig.2). Usando a seguinte fórmula para se achar o fator: F=P/(40xL) Onde: F = fator da tabela P = passo da hélice desejada L = passo do fuso da sua fresadora Depois de achado o fator, consulta-se a tabela para saber quais engrenagens serão utilizadas. OBS:

Para hélice à direita, use 1 engrenagem intermediária.
Para hélice à esquerda, use 2 ou nenhuma engrenagem intermediária.
A engrenagem intermediária pode ser qualquer uma, pois ela não interfere na relação.
A montagem 1 só pode ser usada quando não houver divisão. DIVISÃO DIFERENCIAL Para fazer divisão diferencial observe a figura abaixo e monte a grade conforme a tabela. TABELA DE DIVISÕES DIVISORES UNIVERSAIS "HIDALGO" (RELAÇÃO 1/40) DIVISÕES^ VOLTAS NA MANIVELA FUROS/DISCODIVISÕES VOLTAS NA MANIVELA FUROS/DISCODIVISÕES FUROS/DISCODIVISÕES FUROS/DISCODIVISÕES FUROS/DISCODIVISÕES FUROS/DISCO 2 20 30 1 9/27 58 20/29 106 20/53 185 8/37 312 5/ 3 13 9/27 31 1 9/31 60 18/27 108 10/27 188 10/47 328 5/ 4 10 32 1 5/20 62 20/31 110 12/33 190 4/19 330 4/ 5 8 33 1 7/33 64 10/16 114 20/57 195 8/39 336 5/ 6 6 18/27 34 1 3/17 65 24/39 115 8/23 196 10/49 340 2/ 7 5 15/21 35 1 3/21 66 20/33 116 10/29 200 4/20 344 5/ 8 5 36 1 3/27 68 10/17 120 9/27 204 10/51 360 3/ 9 4 12/27 37 1 3/37 70 12/21 124 10/31 205 8/41 370 4/ 10 4 38 1 1/19 72 15/27 128 5/16 210 4/21 376 5/ 11 3 21/33 39 1 1/39 74 20/37 130 12/39 212 10/53 380 6/ 12 3 9/27 40 1 75 8/15 132 10/33 215 8/43 390 4/ 13 3 3/39 41 40/41 76 10/19 135 8/27 216 5/27 392 5/ 14 2 18/21 42 20/21 78 20/39 140 6/21 220 6/33 400 2/ 15 2 18/27 43 40/43 80 10/20 144 5/18 228 10/ 16 2 10/20 44 30/33 82 20/41 145 8/29 230 4/ 17 2 6/17 45 24/27 84 10/21 148 10/37 232 5/ 18 2 6/27 46 20/23 85 8/17 150 4/15 235 8/ 19 2 2/19 47 40/47 86 20/43 152 5/19 240 7/ 20 2 48 15/18 88 15/33 155 8/31 245 8/ 21 1 19/21 49 40/49 90 8/18 156 10/39 248 5/ 22 1 27/33 50 16/20 92 10/23 160 5/20 255 8/ 23 1 17/23 51 40/51 94 20/47 164 10/41 260 6/ 24 1 18/27 52 30/39 95 8/19 165 8/33 270 4/ 25 1 12/20 53 40/53 98 20/49 168 5/21 280 6/ 26 1 21/39 54 20/27 100 8/20 170 4/17 285 8/ 27 1 13/27 55 24/33 102 20/51 172 10/43 290 4/ 28 1 9/21 56 15/21 104 15/39 180 6/27 296 5/ 29 1 11/29 57 40/57 105 8/21 184 5/23 310 4/ HICOA INDÚSTRIA MECÂNICA LTDA

R. Jornal O Povo, 43 - D. Ind. Júlio Ustrito -

Salto/SP - 13.323-

Fone: 11 4029-2677 – Fax: 11 4028-

e-mail: [email protected]

site: www.hicoa.com.br

 - 59 34/51 2 48 32 141 12/42 0 56 24 48 32 206 4/20 1 40 48 263 4/27 A B C D - 61 34/51 1 48 32 142 12/42 1 56 32 207 4/20 1 40 56 266 6/42 - 63 34/51 1 32 64 143 12/42 1 28 24 208 4/20 1 40 64 267 4/27 - 64 34/51 1 24 64 144 12/42 1 28 32 209 4/20 1 40 72 268 6/42 - 67 28/49 2 28 48 146 12/42 1 28 48 211 8/43 1 86 24 24 64 269 6/42 - 69 28/49 2 56 32 147 12/42 1 24 48 213 8/43 2 86 32 271 6/42 - 71 28/49 1 56 32 149 12/42 1 28 72 214 8/43 1 86 32 48 24 272 6/42 - 73 28/49 1 28 48 150 5/20 1 40 24 24 100 217 8/43 1 86 32 273 6/42 - 75 15/27 1 24 40 151 5/20 2 32 72 218 8/43 0 86 24 24 48 274 6/42 - 77 21/42 2 32 48 153 5/20 2 32 56 219 8/43 0 86 24 24 64 275 6/42 - 79 21/42 2 64 32 154 5/20 2 32 48 221 9/51 2 24 24 276 6/42 - 81 21/42 1 64 32 157 5/20 2 32 24 222 8/43 0 86 48 24 56 277 6/42 - 83 21/42 1 32 48 158 5/20 2 48 24 223 8/43 0 86 48 24 64 278 6/42 - 87 12/27 2 48 64 159 5/20 1 48 28 56 24 224 8/43 0 86 48 24 72 279 4/27 - 89 12/27 2 72 32 161 5/20 0 48 28 56 24 225 5/27 1 24 40 281 6/42 - 91 12/27 1 72 32 163 5/20 1 32 24 226 7/42 2 24 56 282 6/42 - 93 12/27 1 24 32 166 5/20 1 32 48 227 8/43 0 86 64 24 72 283 6/42 - 96 8/20 2 40 64 167 5/20 1 32 56 229 7/42 2 24 44 284 6/42 - 97 8/20 2 40 48 169 5/20 1 32 72 231 7/42 2 48 72 286 6/42 - 99 8/20 1 40 32 48 24 171 6/27 2 24 48 233 7/42 2 48 56 287 6/42

101 8/20 0 40 32 48 24 173 6/27 1 72 48 24 56 234 7/42 2 24 24 288 6/42
103 8/20 1 40 48 174 6/27 2 24 32 236 7/42 2 48 32 289 6/42
107 10/27 1 72 32 48 40 175 6/27 1 72 40 24 48 237 7/42 2 48 24 291 6/42
109 10/27 0 72 32 48 40 176 6/27 1 72 24 24 64 238 7/42 2 72 24 292 6/42
111 9/27 2 24 72 177 6/27 2 48 32 239 7/42 1 72 24 48 24 293 5/42
113 9/27 2 24 56 178 6/27 2 72 32 241 7/42 0 72 24 48 24 294 6/42
117 9/27 2 24 24 179 6/27 1 72 32 48 24 242 7/42 1 72 24 295 6/42
118 9/27 2 48 32 181 6/27 0 72 32 48 24 243 7/42 1 48 24 297 4/33
119 9/27 2 72 24 182 6/27 1 72 32 244 7/42 1 48 32 298 6/42
121 9/27 1 72 24 183 6/27 1 48 32 246 7/42 1 24 24 299 3/23
122 9/27 1 48 32 186 6/27 1 24 32 247 7/42 1 48 56 300 6/42
123 9/27 1 24 24 187 6/27 0 72 48 24 56 249 7/42 1 48 72 301 6/42
125 9/27 1 24 40 189 6/27 1 24 48 250 7/42 1 24 40 302 6/42
126 9/27 1 24 48 191 4/20 2 40 72 251 7/42 1 24 44 303 5/42
127 9/27 1 24 56 192 4/20 2 40 64 252 8/49 1 56 64 304 8/57
128 9/27 1 24 64 193 4/20 2 40 56 253 5/33 2 24 40 305 6/42
129 9/27 1 24 72 194 4/20 2 40 48 254 7/42 1 24 56 306 5/42
131 12/42 2 28 72 197 4/20 2 40 24 256 7/42 1 24 64 307 6/42
133 12/42 2 24 48 198 4/20 1 100 24 24 40 257 8/49 0 56 64 308 4/33
134 12/42 2 28 48 199 4/20 1 100 40 48 24 258 7/42 1 24 72 309 5/42
137 12/42 2 28 24 201 4/20 0 100 40 48 24 259 6/42 2 24 72 311 5/42
138 12/42 2 56 32 202 4/20 0 100 24 24 40 261 4/29
139 12/42 1 56 24 48 32 203 4/20 1 40 24 262 6/42
0,103 100 24 56 24 0,343 100 40 28 24 0,614 86 48 40 44 0,947 86 64 44 56 1,376 100 86 40 64 2,057 40 72 28 32 3,438 F A B C D F A B C D F A B C D F A B C D F A B C D F A B C D F A B C D
0,104 100 32 86 28 0,344 64 44 48 24 0,616 100 56 40 44 0,952 56 40 24 32 1,389 72 100 24 24 2,063 48 72 32 44 3,455
0,105 100 28 64 24 0,349 86 40 32 24 0,617 100 72 28 24 0,955 44 56 32 24 1,394 72 86 24 28 2,074 72 64 24 56 3,472
0,107 100 32 72 24 0,350 100 40 32 28 0,620 86 40 24 32 0,956 72 86 40 32 1,395 86 72 24 40 2,078 44 64 28 40 3,488
0,109 86 28 72 24 0,352 100 44 40 32 0,622 72 64 40 28 0,957 86 72 28 32 1,396 56 86 44 40 2,083 48 100 24 24 3,490
0,112 100 40 86 24 0,354 72 40 44 28 0,623 44 32 28 24 0,960 100 72 24 32 1,397 72 64 28 44 2,090 48 86 24 28 3,500
0,120 100 24 48 24 0,355 86 56 44 24 0,625 64 40 24 24 0,963 40 44 32 28 1,400 40 56 24 24 2,093 86 100 40 72 3,510
0,122 86 28 64 24 0,356 100 56 44 28 0,628 86 72 32 24 0,964 64 72 28 24 1,403 44 72 28 24 2,095 28 44 24 32 3,516
0,123 100 44 86 24 0,357 56 40 48 24 0,629 100 44 28 40 0,968 100 86 64 72 1,406 64 72 32 40 2,100 40 72 24 28 3,518
0,124 86 32 72 24 0,358 86 44 40 28 0,630 100 72 32 28 0,969 86 100 48 40 1,407 100 86 44 72 2,112 64 86 28 44 3,536
0,125 72 24 64 24 0,359 86 72 56 24 0,634 86 100 44 24 0,970 48 64 44 32 1,408 56 86 48 44 2,121 44 56 24 40 3,556
0,130 100 40 86 28 0,360 100 48 32 24 0,635 72 40 28 32 0,972 48 40 24 28 1,414 56 72 40 44 2,132 86 100 24 44 3,571
0,131 100 24 44 24 0,362 86 56 72 40 0,636 44 28 24 24 0,974 56 100 44 24 1,420 64 100 44 40 2,133 40 64 24 32 3,600
0,133 100 40 72 24 0,364 48 32 44 24 0,638 86 64 28 24 0,977 86 72 24 28 1,426 72 56 24 44 2,139 24 44 24 28 3,636
0,134 100 48 86 24 0,365 64 40 48 28 0,640 100 64 24 24 0,978 72 64 40 44 1,429 28 40 24 24 2,143 56 72 24 40 3,646
0,137 100 32 56 24 0,366 100 64 56 32 0,642 48 44 40 28 0,980 56 64 28 24 1,432 44 72 32 28 2,148 64 100 32 44 3,667
0,140 100 28 48 24 0,367 56 24 28 24 0,643 64 48 28 24 0,982 64 44 28 40 1,432 64 100 48 44 2,150 40 86 24 24 3,686
0,143 72 24 56 24 0,368 100 72 86 44 0,645 100 86 32 24 0,983 100 86 28 32 1,433 100 86 24 40 2,182 44 72 24 32 3,704
0,144 100 24 40 24 0,369 100 86 56 24 0,646 86 100 72 40 0,984 64 72 32 28 1,435 86 72 28 48 2,183 72 100 28 44 3,733
0,145 86 32 72 28 0,370 72 40 48 32 0,648 72 40 24 28 0,990 100 72 32 44 1,440 100 72 24 48 2,188 40 100 32 28 3,740
0,146 72 28 64 24 0,372 86 32 24 24 0,651 86 56 24 24 0,992 86 64 24 32 1,453 86 100 32 40 2,190 72 86 24 44 3,750
0,147 100 44 72 24 0,373 100 32 24 28 0,652 72 86 44 24 0,994 64 100 44 28 1,455 44 64 24 24 2,194 56 86 28 40 3,763
0,149 100 40 86 32 0,375 48 24 32 24 0,653 100 56 24 28 0,995 72 86 48 40 1,458 32 40 24 28 2,199 64 86 44 72 3,788
0,150 100 40 64 24 0,376 100 86 64 28 0,655 44 48 40 24 0,997 86 100 28 24 1,465 86 72 32 56 2,200 40 48 24 44 3,810
0,152 86 24 44 24 0,377 100 44 28 24 0,656 64 56 32 24 1,000 56 48 24 28 1,466 44 86 32 24 2,204 56 72 28 48 3,818
0,153 100 28 44 24 0,380 86 56 48 28 0,658 86 72 56 44 1,003 100 86 24 28 1,467 40 44 24 32 2,211 100 86 28 72 3,819
0,155 86 40 72 24 0,381 72 32 28 24 0,660 100 48 32 44 1,005 86 72 40 48 1,469 56 72 28 32 2,222 24 40 24 32 3,839
0,156 100 40 72 28 0,382 44 28 40 24 0,664 86 100 56 32 1,006 100 64 28 44 1,474 100 86 28 48 2,232 64 100 28 40 3,857
0,159 86 32 56 24 0,384 100 64 40 24 0,667 48 32 24 24 1,008 100 72 40 56 1,478 64 86 40 44 2,233 86 72 24 64 3,889
0,160 100 32 48 24 0,385 100 44 32 28 0,669 100 86 72 56 1,010 72 100 44 32 1,480 86 100 44 56 2,240 64 86 24 40 3,896
0,161 64 24 56 24 0,388 86 100 72 24 0,670 86 72 40 32 1,016 72 64 28 32 1,481 72 64 24 40 2,250 32 72 24 24 3,909
0,163 86 28 48 24 0,389 72 28 24 24 0,672 100 56 40 48 1,017 86 100 32 28 1,485 44 56 24 28 2,273 44 100 24 24 3,929
0,164 100 44 86 32 0,390 56 40 44 24 0,673 56 44 28 24 1,018 44 64 40 28 1,488 56 100 48 40 2,280 44 86 24 28 3,942
0,165 100 44 64 24 0,391 100 64 72 44 0,675 64 72 40 24 1,019 72 44 24 40 1,493 100 64 24 56 2,286 28 64 24 24 3,949
0,167 72 28 56 24 0,392 100 56 40 28 0,676 100 86 56 44 1,021 64 56 24 28 1,495 86 100 56 72 2,291 44 72 40 56 3,977
0,168 100 28 40 24 0,393 100 72 44 24 0,677 86 64 44 40 1,023 86 48 24 44 1,500 32 48 24 24 2,292 32 44 24 40 4,000
0,171 100 40 56 24 0,398 64 40 44 28 0,678 86 100 48 28 1,024 72 86 28 24 1,505 100 86 32 56 2,293 100 86 24 64 4,018
0,174 86 40 64 24 0,399 86 40 28 24 0,681 72 56 32 28 1,027 100 56 24 44 1,515 48 100 44 32 2,304 64 86 28 48 4,031
0,175 100 40 64 28 0,400 100 40 24 24 0,682 86 44 24 32 1,029 40 48 28 24 1,520 72 86 44 56 2,315 72 100 24 40 4,072
0,178 86 28 44 24 0,401 64 44 48 28 0,686 40 32 28 24 1,031 64 48 32 44 1,524 56 64 24 32 2,326 86 100 24 48 4,082
0,179 100 64 86 24 0,402 100 72 86 48 0,688 100 86 40 32 1,032 100 86 40 48 1,527 44 56 40 48 2,333 24 48 24 28 4,091
0,180 100 24 32 24 0,404 72 40 44 32 0,694 72 100 48 24 1,034 86 100 72 64 1,528 48 44 24 40 2,338 44 72 28 40 4,095
0,181 86 40 72 28 0,406 86 64 44 24 0,697 72 86 48 28 1,037 72 64 24 28 1,531 56 100 28 24 2,344 64 100 32 48 4,114
0,182 72 24 44 24 0,407 86 40 32 28 0,698 72 44 28 32 1,039 44 40 28 32 1,535 86 72 24 44 2,345 44 86 40 48 4,125
0,186 86 32 48 24 0,409 44 24 32 24 0,700 40 28 24 24 1,042 72 100 32 24 1,536 56 86 24 24 2,352 64 86 32 56 4,181
0,187 100 32 48 28 0,411 100 48 28 24 0,701 56 72 44 24 1,045 72 86 32 28 1,543 40 72 28 24 2,357 56 72 24 44 4,190
0,188 64 28 56 24 0,413 64 44 40 24 0,704 100 64 40 44 1,047 86 72 32 40 1,547 64 72 32 44 2,381 56 100 24 32 4,199
0,189 100 44 56 24 0,414 86 56 44 28 0,707 72 56 44 40 1,048 56 44 24 32 1,548 100 86 40 72 2,389 48 86 24 32 4,200
0,190 72 32 56 24 0,417 72 40 32 24 0,710 86 56 44 48 1,050 40 56 32 24 1,550 86 100 24 32 2,400 40 72 24 32 4,223
0,192 100 32 40 24 0,419 86 48 32 24 0,711 72 64 40 32 1,056 64 86 56 44 1,556 24 32 24 28 2,413 56 86 28 44 4,266
0,193 100 44 64 28 0,420 100 56 32 24 0,713 72 44 24 28 1,057 86 100 44 40 1,558 44 48 28 40 2,419 64 86 40 72 4,278
0,194 72 28 48 24 0,424 72 56 44 24 0,714 56 40 24 24 1,061 44 40 24 28 1,563 64 100 24 24 2,424 44 64 24 40 4,286
0,195 86 28 40 24 0,426 86 44 48 40 0,716 86 56 40 44 1,063 86 64 28 40 1,564 44 86 40 32 2,431 48 100 24 28 4,300
0,196 100 44 72 32 0,427 100 64 48 32 0,717 72 86 40 24 1,066 86 72 44 56 1,568 64 86 24 28 2,443 44 86 32 40 4,364
0,199 86 40 56 24 0,428 72 44 40 28 0,718 86 72 28 24 1,067 100 64 24 40 1,571 28 44 24 24 2,444 24 44 24 32 4,375
0,200 72 24 40 24 0,429 48 24 28 24 0,720 100 72 24 24 1,069 48 44 24 28 1,575 40 72 32 28 2,455 64 100 28 44 4,398
0,201 100 72 86 24 0,430 100 86 48 24 0,727 44 32 24 24 1,071 64 48 28 40 1,577 100 86 24 44 2,457 40 86 28 32 4,444
0,203 86 32 44 24 0,432 100 72 40 24 0,729 64 40 24 28 1,075 100 86 32 40 1,587 72 100 28 32 2,464 64 86 24 44 4,464
0,204 100 32 44 28 0,434 86 32 24 28 0,731 100 64 28 32 1,080 100 72 32 48 1,591 44 56 32 40 2,475 40 72 32 44 4,468
0,205 64 24 44 24 0,436 44 32 40 24 0,733 100 44 24 40 1,085 86 56 24 40 1,593 72 86 24 32 2,488 72 100 48 86 4,479
0,206 100 24 28 24 0,437 72 44 56 40 0,735 56 48 28 24 1,086 72 86 44 40 1,599 86 100 32 44 2,494 44 64 28 48 4,500
0,207 86 40 72 32 0,438 64 28 24 24 0,737 100 86 28 24 1,091 44 48 24 24 1,600 40 64 24 24 2,500 40 100 24 24 4,545
0,208 72 40 64 24 0,440 100 44 24 24 0,740 86 100 44 28 1,094 64 56 32 40 1,604 32 44 24 28 2,508 40 86 24 28 4,561
0,209 86 24 32 24 0,444 72 32 24 24 0,741 72 40 24 32 1,095 100 86 44 56 1,607 64 72 28 40 2,513 56 86 44 72 4,571
0,210 100 28 32 24 0,447 86 64 40 24 0,742 48 56 44 28 1,097 100 64 28 48 1,613 40 86 32 24 2,514 40 64 28 44 4,583
0,212 72 28 44 24 0,448 100 64 40 28 0,744 86 64 24 24 1,100 40 44 24 24 1,620 72 100 24 28 2,545 44 56 24 48 4,592
0,213 100 64 72 24 0,450 40 24 32 24 0,747 100 64 24 28 1,102 56 72 28 24 1,623 56 100 44 40 2,546 72 100 24 44 4,607
0,214 56 24 48 24 0,452 86 100 72 28 0,750 64 48 24 24 1,106 100 86 56 72 1,628 86 100 40 56 2,551 56 100 28 40 4,667
0,217 86 32 48 28 0,454 72 56 48 28 0,753 100 86 32 28 1,111 48 40 24 32 1,629 48 86 44 40 2,557 64 100 44 72 4,688
0,218 100 40 44 24 0,455 48 40 44 24 0,754 100 48 28 44 1,114 44 56 32 28 1,630 72 64 24 44 2,560 56 86 24 40 4,714
0,219 64 28 48 24 0,456 86 56 40 28 0,758 72 100 44 24 1,116 86 72 24 32 1,633 40 56 24 28 2,567 40 56 24 44 4,762
0,220 100 44 48 24 0,457 100 40 28 32 0,760 86 56 24 28 1,117 56 86 44 32 1,636 44 72 24 24 2,571 28 72 24 24 4,778
0,222 72 32 48 24 0,458 72 44 32 24 0,761 86 72 44 40 1,120 100 56 24 48 1,637 56 100 48 44 2,580 100 86 24 72 4,799
0,223 86 32 40 24 0,465 86 40 24 24 0,762 72 64 28 24 1,122 56 44 28 40 1,642 72 86 32 44 2,597 44 100 28 32 4,800
0,224 100 32 40 28 0,467 100 40 24 28 0,764 72 44 32 40 1,125 64 72 24 24 1,646 100 72 28 64 2,604 64 100 24 40 4,838
0,225 64 24 40 24 0,468 44 24 28 24 0,766 64 56 32 28 1,131 100 72 28 44 1,650 40 48 32 44 2,606 44 86 24 32 4,861
0,227 86 44 72 32 0,469 64 40 32 24 0,767 86 48 32 44 1,136 48 100 44 24 1,661 86 100 28 40 2,616 86 100 32 72 4,886
0,229 100 40 56 32 0,471 56 44 40 24 0,768 100 64 40 48 1,140 48 86 44 28 1,662 44 64 28 32 2,618 44 72 40 64 4,889
0,233 72 28 40 24 0,474 86 64 44 28 0,770 100 56 32 44 1,143 56 48 24 32 1,667 48 56 28 40 2,619 28 44 24 40 4,911
0,234 56 24 44 24 0,476 72 40 28 24 0,775 86 100 48 32 1,145 44 72 40 28 1,672 72 86 40 56 2,625 32 72 24 28 4,914
0,237 86 32 44 28 0,477 44 28 32 24 0,778 72 56 24 24 1,146 64 44 24 40 1,674 86 72 24 48 2,633 56 86 28 48 4,927
0,238 72 40 56 24 0,478 86 48 28 24 0,779 44 40 28 24 1,147 100 86 24 32 1,675 44 86 28 24 2,652 44 100 24 28 4,977
0,239 86 24 28 24 0,480 100 48 24 24 0,781 86 56 40 48 1,151 86 72 32 44 1,680 100 72 24 56 2,658 86 100 28 64 5,000
0,242 72 32 44 24 0,481 64 44 40 28 0,782 100 86 44 40 1,152 100 72 40 64 1,688 64 72 32 48 2,667 24 48 24 32 5,017
0,243 72 40 64 28 0,482 64 72 56 24 0,784 64 86 48 28 1,157 72 100 48 40 1,689 56 86 40 44 2,679 64 100 28 48 5,026
0,244 86 28 32 24 0,485 72 64 44 24 0,785 100 72 44 48 1,163 86 100 24 24 1,691 86 100 44 64 2,688 32 86 24 24 5,114
0,245 100 56 64 28 0,486 72 40 32 28 0,786 56 44 24 24 1,164 44 64 40 32 1,697 44 64 24 28 2,700 40 72 32 48 5,119
0,246 100 48 86 44 0,488 86 56 32 24 0,788 64 72 40 28 1,167 48 56 24 24 1,705 44 100 32 24 2,713 86 100 24 56 5,143
0,248 86 64 72 24 0,489 72 44 40 32 0,792 100 72 40 44 1,169 86 64 28 44 1,706 72 86 28 40 2,715 72 100 44 86 5,195
0,249 100 64 72 28 0,490 56 32 28 24 0,794 72 100 56 32 1,172 64 100 32 24 1,710 44 86 32 28 2,722 24 56 24 28 5,208
0,250 72 24 32 24 0,491 100 86 56 32 0,795 44 40 32 28 1,173 100 64 24 44 1,714 28 48 24 24 2,727 44 72 24 40 5,212
0,251 100 44 56 32 0,495 72 56 44 28 0,796 72 86 48 32 1,176 64 86 32 28 1,719 64 100 40 44 2,730 72 86 28 64 5,250
0,253 86 56 72 28 0,496 86 64 48 32 0,797 86 48 28 40 1,179 56 48 32 44 1,720 100 86 24 48 2,734 64 100 32 56 5,303
0,254 86 40 44 24 0,498 86 100 56 24 0,799 86 100 64 44 1,183 100 86 32 44 1,728 64 86 56 72 2,736 44 86 40 56 5,333
0,255 100 40 44 28 0,500 56 28 24 24 0,800 40 32 24 24 1,185 72 64 24 32 1,736 86 64 24 56 2,743 40 64 28 48 5,357
0,256 86 44 48 24 0,502 86 72 40 24 0,802 64 44 24 28 1,190 56 100 48 32 1,737 72 86 44 64 2,750 32 48 24 44 5,375
0,257 56 24 40 24 0,503 100 44 28 32 0,804 64 72 56 40 1,194 72 86 24 24 1,744 86 100 32 48 2,764 56 86 40 72 5,485
0,259 72 32 48 28 0,504 100 72 40 28 0,806 64 86 40 24 1,196 86 72 28 40 1,745 44 64 40 48 2,778 48 100 24 32 5,529
0,260 86 32 40 28 0,507 86 48 44 40 0,808 72 64 44 40 1,200 40 48 24 24 1,750 32 56 24 24 2,787 72 86 24 56 5,500
0,262 100 48 44 24 0,508 72 64 56 32 0,810 72 100 48 28 1,203 64 56 32 44 1,755 56 86 28 32 2,792 44 86 28 40 5,556
0,263 64 28 40 24 0,509 44 32 40 28 0,812 86 64 44 48 1,204 100 86 40 56 1,768 64 72 28 44 2,800 40 56 24 48 5,599
0,264 100 44 40 24 0,510 64 56 48 28 0,814 86 56 32 40 1,212 44 40 24 32 1,778 48 64 24 32 2,805 44 72 28 48 5,631
0,266 86 40 56 32 0,512 100 64 40 32 0,815 72 44 24 32 1,215 72 100 32 28 1,786 56 100 24 24 2,806 56 100 28 44 5,714
0,267 72 32 40 24 0,513 100 44 24 28 0,816 56 40 28 32 1,218 86 72 44 64 1,792 48 86 24 24 2,813 64 100 40 72 5,729
0,268 64 40 56 24 0,514 40 24 28 24 0,817 48 56 40 28 1,222 48 44 24 32 1,796 56 64 28 44 2,815 56 86 24 44 5,733
0,270 100 72 64 24 0,516 100 86 40 24 0,818 44 48 32 24 1,224 56 48 28 40 1,800 40 72 24 24 2,829 40 72 28 44 5,833
0,271 86 40 48 28 0,517 86 100 72 32 0,819 86 64 40 44 1,225 40 56 32 28 1,818 44 48 24 40 2,841 44 100 32 40 5,844
0,273 48 24 44 24 0,519 72 32 24 28 0,821 72 86 64 44 1,227 44 72 32 24 1,823 64 100 24 28 2,857 28 48 24 40 5,864
0,274 100 32 28 24 0,519 56 40 44 32 0,823 100 72 28 32 1,228 64 100 56 44 1,827 86 100 28 44 2,864 44 72 32 56 5,952
0,275 100 44 64 40 0,521 86 64 40 28 0,825 40 44 32 24 1,229 100 86 28 40 1,829 40 64 28 32 2,865 64 100 24 44 5,972
0,278 72 40 48 24 0,523 72 86 64 28 0,831 86 100 56 40 1,232 64 86 48 44 1,833 48 56 28 44 2,867 40 86 24 32 6,000
0,280 100 28 24 24 0,524 72 44 28 24 0,833 48 40 24 24 1,234 100 72 28 48 1,837 56 72 28 40 2,909 44 64 24 48 6,061
0,281 64 24 32 24 0,525 40 28 32 24 0,836 72 86 40 28 1,238 64 72 40 44 1,843 40 86 28 24 2,917 40 100 24 28 6,108
0,283 72 32 44 28 0,526 100 86 72 44 0,837 86 72 24 24 1,240 86 64 24 40 1,848 64 86 32 44 2,922 56 100 44 72 6,143
0,284 100 64 72 32 0,528 100 48 40 44 0,838 56 86 44 24 1,244 72 64 40 56 1,852 72 100 24 32 2,932 44 86 32 48 6,222
0,285 86 56 64 28 0,530 48 40 44 28 0,840 100 72 24 28 1,247 44 64 28 24 1,860 86 100 40 64 2,933 40 64 24 44 6,250
0,286 72 24 28 24 0,532 86 40 28 32 0,844 64 72 32 24 1,250 32 40 24 24 1,866 72 100 64 86 2,939 56 72 28 64 6,271
0,287 100 86 72 24 0,533 100 40 24 32 0,846 86 100 44 32 1,251 100 86 44 64 1,867 40 64 24 28 2,956 40 86 32 44 6,399
0,288 100 48 40 24 0,535 72 44 32 28 0,848 44 32 24 28 1,254 48 86 40 28 1,870 44 72 28 32 2,976 56 100 24 40 6,429
0,289 86 64 72 28 0,536 64 40 28 24 0,850 86 64 28 32 1,256 86 72 32 48 1,875 64 72 24 40 2,986 48 86 24 40 6,450
0,291 100 40 44 32 0,538 100 86 64 40 0,852 64 100 44 24 1,257 40 44 28 32 1,877 72 86 28 44 2,990 86 100 28 72 6,548
0,292 72 28 32 24 0,540 100 72 32 24 0,853 86 44 24 40 1,260 100 72 32 56 1,881 40 86 32 28 3,000 32 56 28 48 6,569
0,293 100 44 48 32 0,541 86 64 44 32 0,853 100 64 24 32 1,263 72 100 44 40 1,886 40 48 28 44 3,023 64 86 32 72 6,667
0,295 64 44 56 24 0,543 86 40 24 28 0,856 72 56 40 44 1,268 86 100 44 48 1,894 48 100 44 40 3,030 44 100 24 32 6,719
0,296 86 40 44 28 0,544 72 56 40 28 0,857 56 48 24 24 1,270 72 64 28 40 1,903 86 100 44 72 3,048 28 64 24 32 6,818
0,298 86 44 48 28 0,547 64 40 32 28 0,859 64 44 32 40 1,273 44 56 24 24 1,905 28 40 24 32 3,054 64 100 44 86 6,857
0,300 100 40 32 24 0,549 100 64 28 24 0,860 100 86 24 24 1,276 86 64 28 48 1,909 44 72 24 28 3,056 24 44 24 40 6,944
0,303 72 40 44 24 0,550 100 44 32 40 0,864 100 72 40 48 1,279 86 100 40 44 1,910 72 100 32 44 3,061 56 100 28 48 6,911
0,304 86 48 44 24 0,556 72 40 24 24 0,868 72 100 64 40 1,280 100 64 24 48 1,911 72 86 40 64 3,071 28 86 24 24 6,981
0,305 100 56 44 24 0,557 64 56 44 28 0,869 72 86 44 32 1,283 40 44 24 28 1,914 86 72 28 64 3,086 40 72 28 48 7,000
0,306 72 44 48 24 0,558 86 48 24 24 0,872 86 100 32 24 1,286 56 72 24 24 1,920 100 72 24 64 3,101 86 100 24 64 7,143
0,307 86 44 40 24 0,560 100 56 24 24 0,873 72 44 28 40 1,296 72 56 24 40 1,925 40 56 32 44 3,111 24 64 24 28 7,167
0,308 100 44 40 28 0,563 64 48 32 24 0,875 32 28 24 24 1,299 56 100 44 32 1,929 64 72 28 48 3,125 32 100 24 24 7,292
0,309 100 72 56 24 0,566 72 64 44 28 0,877 86 48 28 44 1,302 86 56 24 48 1,935 100 86 32 72 3,127 44 86 40 64 7,465
0,310 86 40 48 32 0,570 86 56 32 28 0,880 100 48 24 44 1,303 48 86 44 32 1,938 86 100 24 40 3,135 32 86 24 28 7,500
0,311 72 32 40 28 0,571 56 32 24 24 0,884 72 100 44 28 1,306 56 64 28 32 1,939 44 64 24 32 3,143 28 48 24 44 7,639
0,312 56 32 44 24 0,573 100 86 48 32 0,889 72 64 24 24 1,308 86 100 64 72 1,944 24 40 24 28 3,150 40 72 32 56 7,679
0,313 64 40 48 24 0,576 100 72 40 32 0,891 44 56 40 28 1,309 44 72 40 32 1,948 44 100 28 24 3,175 72 100 28 64 8,000
0,314 100 44 56 40 0,579 86 64 72 56 0,893 86 64 40 48 1,310 56 44 24 40 1,953 86 72 24 56 3,182 44 100 40 56 8,036
0,315 100 72 64 28 0,581 86 100 48 24 0,895 86 56 32 44 1,313 64 72 24 28 1,955 44 86 24 24 3,185 72 86 24 64 8,063
0,317 72 40 56 32 0,582 100 64 44 40 0,896 100 64 40 56 1,314 72 86 40 44 1,959 56 64 28 48 3,199 56 100 48 86 8,144
0,318 48 28 44 24 0,583 48 28 24 24 0,898 56 44 28 32 1,316 56 86 28 24 1,964 32 44 28 40 3,200 40 64 24 48 8,190
0,319 86 32 28 24 0,585 86 44 28 32 0,900 40 48 32 24 1,320 100 72 24 44 1,966 100 86 28 64 3,208 32 56 24 44 8,333
0,320 100 32 24 24 0,586 86 72 40 28 0,904 86 100 72 56 1,326 48 100 44 28 1,969 64 72 32 56 3,214 32 72 28 40 8,361
0,321 64 24 28 24 0,587 100 44 24 32 0,907 72 56 24 28 1,329 86 100 28 32 1,971 48 86 40 44 3,225 40 86 32 48 8,958
0,323 100 86 64 24 0,589 64 44 28 24 0,909 44 40 24 24 1,333 48 64 24 24 1,984 72 100 28 40 3,241 72 100 24 56 9,214
0,324 72 40 48 28 0,591 100 86 64 44 0,911 64 100 48 28 1,339 64 100 28 24 1,989 44 100 32 28 3,247 44 100 28 40 9,375
0,326 86 28 24 24 0,592 86 56 44 40 0,913 86 72 44 48 1,340 86 72 40 64 1,991 72 86 24 40 3,258 44 86 24 40 9,524
0,327 44 24 40 24 0,593 72 64 48 32 0,914 100 64 28 40 1,344 64 86 24 24 1,993 86 100 28 48 3,273 44 72 24 48 9,556
0,328 64 28 32 24 0,595 86 64 40 32 0,916 100 72 44 56 1,347 56 48 28 44 2,000 28 56 24 24 3,274 56 100 24 44 9,598
0,330 100 44 32 24 0,597 86 44 24 28 0,917 48 44 24 24 1,350 40 72 32 24 2,007 100 86 24 56 3,285 48 86 24 44 9,722
0,331 86 64 72 32 0,598 86 72 56 40 0,921 86 72 40 44 1,351 100 86 28 44 2,009 64 100 56 72 3,300
0,333 56 32 48 28 0,600 100 48 32 40 0,926 72 100 48 32 1,357 86 100 24 28 2,016 64 86 32 48 3,333
0,334 100 86 72 28 0,602 100 86 40 28 0,930 86 48 24 40 1,361 48 56 24 28 1,837 56 72 28 40 3,351
0,335 86 48 40 24 0,606 48 40 44 32 0,933 40 32 24 28 1,364 86 64 24 44 2,035 86 100 32 56 3,359
0,336 100 56 40 24 0,608 72 100 64 28 0,935 44 48 28 24 1,365 72 86 28 32 2,036 44 64 40 56 3,379
0,338 86 40 44 32 0,609 86 72 44 32 0,938 64 48 32 40 1,367 64 100 32 28 2,041 56 100 28 32 3,394
0,340 72 56 64 28 0,611 72 44 24 24 0,941 64 86 40 28 1,368 44 86 40 28 2,042 32 56 24 28 3,409
0,341 64 40 44 24 0,612 56 40 28 24 0,943 40 44 28 24 1,371 40 64 28 24 2,045 44 72 32 40 3,420
0,342 100 56 72 44 0,613 64 56 40 28 0,946 100 86 40 44 1,375 32 44 24 24 2,048 56 86 24 32 3,429

manual divisor universal, Manuais, Projetos, Pesquisas de Mecânica técnica

Documentos relacionados

Pré-visualização parcial do texto

Baixe manual divisor universal e outras Manuais, Projetos, Pesquisas em PDF para Mecânica técnica, somente na Docsity!

CARACTERÍSTICAS TÉCNICAS

H PESO (Kg)

DU-145 145 47

DU-170 170 50

Relação..........................................................................1/

2 Discos com as seguintes furações: 15, 16, 17, 18, 19, 20,

Contra-ponto, Arrastador e Chave de aperto.

Opcionais: Acessórios para fresagem helicoidal e divisão

diferencial, Flange porta-placa e Placa.

FIXAÇÃO NA FRESADORA

Para fixar o Divisor Universal em sua fresadora, faça

chavetas para o Divisor e para o Contra-ponto de acordo

com o rasgo “T” de sua máquina e use parafusos como

indicado na figura abaixo:

TROCA DO DISCO DIVISOR

Para trocar ou virar o disco divisor do Divisor Universal

proceda da seguinte maneira:

1. Solte o parafuso “Allen” que prende a manivela no eixo;

2. Retire a peça preta semelhante a um “V” conhecida como

bigode, ( ATENÇÃO! Nunca solte a porca e contra-porca de

regulagem do eixo sem-fim), para retirar o bigode, basta

puxá-lo, pois ele só está encaixado;

3. Solte o disco através dos parafusos que o prendem, e

realize a troca;

4. Volte o bigode no lugar e parafuse a manivela no eixo

sem-fim.

DIVISÃO

1. DIVISÃO DE ÂNGULOS INTEIROS

Para fazer divisão de ângulos inteiros, use o disco “27”,

cada 3 furos do disco “27” corresponde a 1º (um grau).

2. DIVISÃO DE ÂNGULOS IGUAIS

Para fazer divisão de ângulos iguais, verifique na tabela de

divisões o disco que deve ser utilizado, monte-o e proceda

como explica a tabela, dando o número de voltas na

manivela e a quantidade de furos pedida.

ENGRENAR E DESENGRENAR EIXO SEM-FIM

Para engrenar e desengrenar eixo sem-fim basta soltar um

parafuso “Allen” m-8 que se encontra atrás do disco (use

chave de 6mm). Para desengrenar pegue no cabo abaixo do

disco e vire todo o conjunto no sentido anti-horário. Para

engrenar proceda da mesma maneira só que no sentido

horário.

ATENÇÃO! Cuidado para não ferir a coroa quando estiver

engrenando, nunca force o engrenamento, vire um pouco a

manivela até encontrar o ponto certo.

LUBRIFICAÇÃO

Todo mecanismo interno trabalha imerso em óleo. Para

colocar óleo tire o bujão (peça preta de plástico escrito

“óleo”) e, proceda c/ a adição de óleo até começar a vasar.

Depois coloque o bujão novamente tomando cuidado para

não entrar sujeira dentro do mecanismo interno. Lembramos

que a peça sai de fábrica completa de óleo até o nível

indicado.

FLANGE PORTA-PLACA

Se você não comprou seu divisor com flange porta-placa

(opcional), você pode fazer uma conforme o desenho

abaixo. O diâmetro externo pode variar de acordo com o

tamanho da placa:

CARACTERÍSTICAS TÉCNICAS

-Mancal da hélice

-Grade

-Eixo traseiro

-Chave de aperto

-12 Engrenagens (2 de 24, 28, 32, 40, 44, 48, 56, 64, 72, 86,

DIVISORES UNIVERSAIS DU-145 E DU-

H

ACESSÓRIOS PARA FRESAGEM

HELICOIDAL E DIVISÃO DIFERENCIAL

R. Jornal O Povo, 43 - D. Ind. Júlio Ustrito -

Salto/SP - 13.323-

Fone: 11 4029-2677 – Fax: 11 4028-

e-mail: [email protected]

site: www.hicoa.com.br
