manual e esquema elétrico diverso
Tipologia: Esquemas
1 / 14
Esta página não é visível na pré-visualização
Não perca as partes importantes!

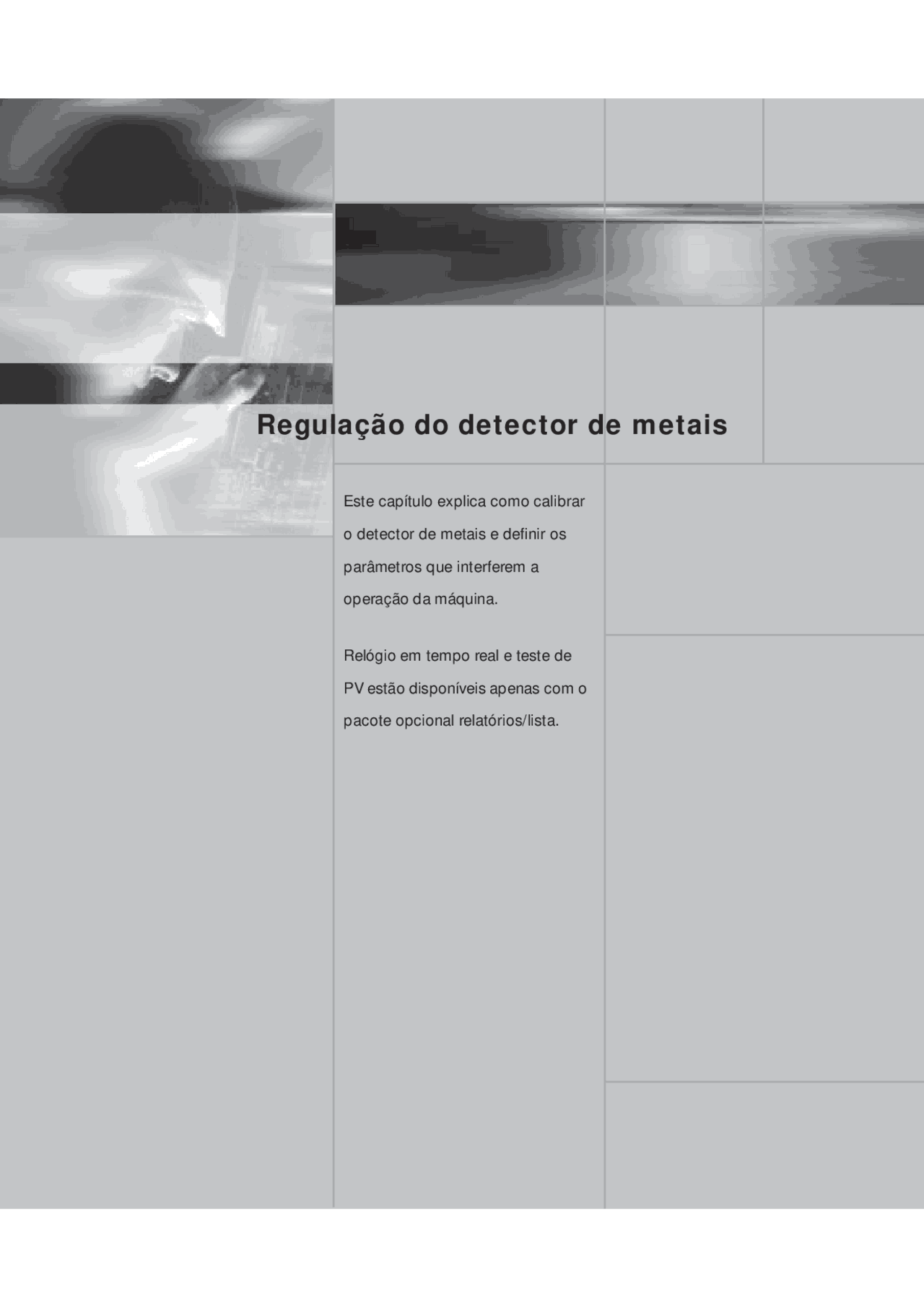

Este capítulo explica como calibrar o detector de metais e definir os parâmetros que interferem a operação da máquina.
Relógio em tempo real e teste de PV estão disponíveis apenas com o pacote opcional relatórios/lista.
Regulação do detector de metais
O detector de metais oferece três procedimentos alternativos para calibração. Atualizar calibração apura o valor de compensação para minimizar o sinal, ao mesmo tempo que busca o metal no produto. Use uma calibração atualizada para atualizar o sinal quando a linha de produção estiver em inspeção, se rejeições falsas ocorrerem devido à flutuação do sinal. Completa e Inversa recalibram completamente o detector e, para isso, a detecção normal de metais tem de ser desligada. Use calibração total em todas as outras circunstâncias, ou quando uma atualização não produzir o resultado necessário. Qualquer procedimento de calibração deve usar amostras reais do produto a ser inspecionado. Para recalibrar um produto
Por fim o mostrador exibe Calib. completa.
Para efetuar uma calibração completa
O mostrador exibirá Calib. completa?
Regulação do detector de metais
+Sobrecarga da cabeça+
A potência da cabeça não pode ser reduzida mais para interromper a sobrecarga da cabeça. Os possíveis motivos disso são os seguintes: o pacote de calibração possui um contaminador metálico grande, fazendo a cabeça sobrecarregar-se; um produto não especificado para a operação da máquina está sendo utilizado, de modo a ser demasiado condutivo para a configuração da máquina; a embalagem do produto é altamente condutiva. Em caso de dúvida, contate o centro de serviço Loma mais próximo. +Regulação a seco+ O conteúdo do produto contém tão pouca umidade que não produz sinal do produto, e, portanto, o detector escolheu definir a compensação para minimizar os efeitos de vibração (ou seja, o modo de funcionamento da detecção foi automaticamente definido para a SECO). +Fora de especificação+
O limiar que a máquina está calculando para esse produto excede o limiar máximo (definido no menu Regul. manual ). Isso ocorre, normalmente, devido ao fato de que o pacote de calibração está contaminado ou é demasiado condutivo para a definição do limiar máximo. Verifique se os pacotes de calibração são representativos dos pacotes de produção (por exemplo, para produto congelado, o pacote de calibração deve estar congelado). Em caso de dúvida, contate o centro de serviço Loma mais próximo. +Redução de potência+ A unidade está reduzindo a potência da cabeça para responder ao efeito do produto produzido pelo produto. +Cabeça bloqueada+ A unidade está usando o valor da potência da cabeça que consta no menu Regul. manual , em lugar de ela própria determiná-lo, já que a potência da cabeça foi bloqueada nesse menu. +Modo bloqueado+ A unidade está usando o modo de funcionamento que consta no menu Regul. manual , em lugar de ela própria determiná-lo, já que o modo de funcionamento foi bloqueado nesse menu. +Produto seco+ O produto tem pouco sinal do produto, e, portanto, o modo errado de funcionamento deve ter sido bloqueado. +Calib. completa+ A calibração completa foi bem-sucedida.
Mensagem Explicação
Regulação do detector de metais
Parâmetros de calibração O quadro abaixo apresenta um resumo dos parâmetros de calibração que podem ser editados no modo de regulação manual.
Os menus só estarão acessíveis se Regul. manual tiver sido definido para SIM nos menus de Opção de operador. Estes são explicados em detalhe nas seções abaixo:
Parâmetro Descrição Modo de funcionamento
Seca, reage ou resiste para especificar o modo de funcionamento.
Funcionamento Permite que o modo de funcionamento seja bloqueado, de modo que não pode ser alterado durante a calibração. Limiar mínimo O limiar mínimo aceitável após a calibração. Limiar máximo O limiar máximo aceitável após a calibração. Limiar Permite que o limiar seja ajustado. Compensação Permite que a compensação seja ajustada. Potência da cabeça Pode ser ajustada entre máximo, 7 a 1, ou mínimo, para regular a potência da cabeça. Cabeça Permite que a potência da cabeça seja bloqueada, de modo que não pode ser ajustada automaticamente durante a calibração.
Para efetuar uma Regul. manual
mostrador exibir Regul. manual.
Regulação do detector de metais
O procedimento de calibração determina automaticamente a melhor regulação de limiar com base nos pacotes de amostra usados para a calibração. A regulação manual permite especificar os valores mínimo e máximo para o limiar, como uma garantia de que a calibração foi efetuada corretamente. Além disso, é possível especificar o limiar acionador, que é usado nos sistemas de tubulação para assegurar que o procedimento de calibração não seja iniciado sem um produto estar presente no canal de suprimento.
Isso permite bloquear a regulação do modo de funcionamento, para que não seja regulada automaticamente durante um procedimento de calibração.
Para definir o limiar mínimo e máximo
lo.
Para definir o modo de funcionamento (Continuação)
Regulação do detector de metais
O limiar mínimo é o mais baixo limiar que pode ser adotado após um ciclo de calibração e deveria ser definido cerca de 15% a 50% acima dos níveis máximos de sinal produzidos por produtos não contaminados.
lo.
confirmá-lo.
O limiar máximo define um limiar superior no limiar aceitável como proteção contra o produto contaminado usado durante a calibração. Para definir o limiar acionador
para editá-lo. Este só aparecerá se a opção Calib acionador tiver sido definida para Lig no menu Opções de operador.
confirmá-lo.
Para definir o limiar mínimo e máximo (Continuação)
Regulação do detector de metais
A potência da cabeça é regulada automaticamente durante a calibração total e, normalmente, não requer ajuste. No entanto, há a opção de ajustar manualmente a potência da cabeça e de bloquear o ajuste, para que não seja alterado durante a calibração..
Para ajustar a potência da cabeça
aumentar ou diminuir a potência da cabeça, respectivamente, e
A potência da cabeça pode ser ajustada para os valores mínimo (menos sensível) 1, 2, 3, 4, 5, 6, 7, ou máximo (mais sensível).
Para bloquear a potência da cabeça
Para ajustar a compensação
Regulação do detector de metais
É importante que a hora e a data corretas sejam definidas na máquina, uma vez que são usadas para aplicar um selo de hora nos dados das listas de contaminador, falha e erro, e são exibidas nos relatórios impressos. Além disso, determinam o intervalo e a sincronização dos testes de PV iniciados automaticamente.
entre TRAVADO e DESTRAV e
O bloqueio da potência da cabeça impede que ela seja regulada automaticamente durante uma calibração subseqüente.
Para definir a hora e a data
para confirmá-la.
sem qualquer alteração.
Para bloquear a potência da cabeça (Continuação)
Regulação do detector de metais
É exibida a opção Travar teclado :
Para bloquear o teclado
É exibida a seguinte solicitação:
para confirmá-lo. Você então terá acesso às opções especificadas por esse código de tecla.
Para acesso restrito
Regulação do detector de metais
