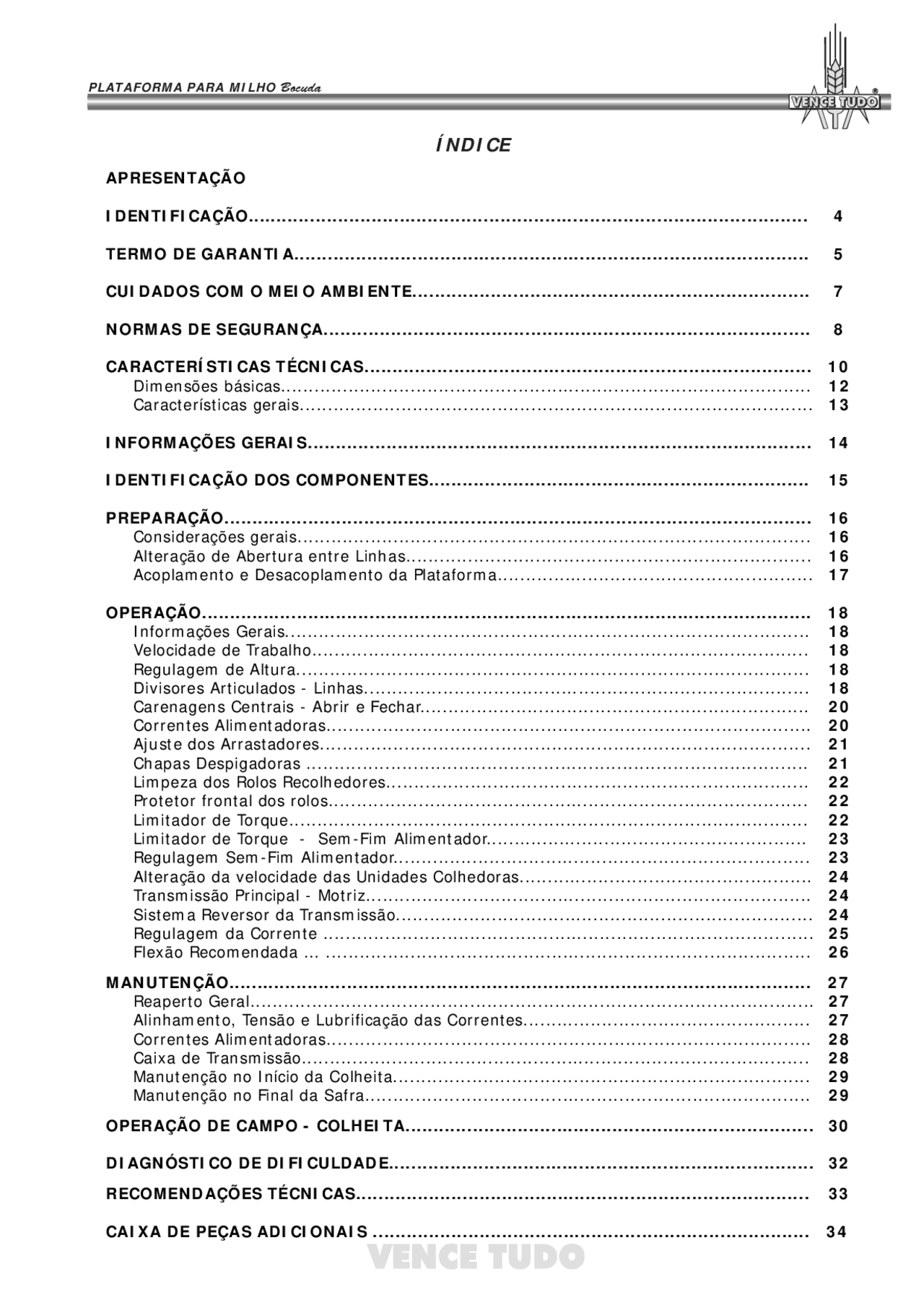

ÍNDICE
APRESENTAÇÃO
IDENTIFICAÇÃO.................................................................................................... 4
TERMO DE GARANTIA............................................................................................ 5
CUIDADOS COM O MEIO AMBIENTE....................................................................... 7
NORMAS DE SEGURANÇA....................................................................................... 8
CARACTERÍSTICAS TÉCNICAS................................................................................ 10
INFORMAÇÕES GERAIS.......................................................................................... 14
IDENTIFICAÇÃO DOS COMPONENTES.................................................................... 15
PREPARAÇÃO......................................................................................................... 16
OPERAÇÃO............................................................................................................. 18
MANUTENÇÃO........................................................................................................ 27
OPERAÇÃO DE CAMPO - COLHEITA......................................................................... 30
DIAGNÓSTICO DE DIFICULDADE............................................................................ 32
RECOMENDAÇÕES TÉCNICAS................................................................................. 33
CAIXA DE PEÇAS ADICIONAIS .............................................................................. 34
Dimensões básicas..............................................................................................
Características gerais...........................................................................................
Considerações gerais...........................................................................................
Alteração de Abertura entre Linhas........................................................................
Acoplamento e Desacoplamento da Plataforma........................................................
Informações Gerais.............................................................................................
Velocidade de Trabalho........................................................................................
Regulagem de Altura...........................................................................................
Divisores Articulados - Linhas...............................................................................
Carenagens Centrais - Abrir e Fechar.....................................................................
Correntes Alimentadoras......................................................................................
Ajuste dos Arrastadores.......................................................................................
Chapas Despigadoras .........................................................................................
Limpeza dos Rolos Recolhedores...........................................................................
Protetor frontal dos rolos.....................................................................................
Limitador de Torque............................................................................................
Limitador de Torque - Sem-Fim Alimentador.........................................................
Regulagem Sem-Fim Alimentador..........................................................................
Alteração da velocidade das Unidades Colhedoras....................................................
Transmissão Principal - Motriz...............................................................................
Sistema Reversor da Transmissão..........................................................................
Regulagem da Corrente .......................................................................................
Flexão Recomendada ... ......................................................................................
Reaperto Geral....................................................................................................
Alinhamento, Tensão e Lubrificação das Correntes...................................................
Correntes Alimentadoras......................................................................................
Caixa de Transmissão..........................................................................................
Manutenção no Início da Colheita..........................................................................
Manutenção no Final da Safra...............................................................................
IDENTIFICAÇÃO
Ao entrar em contato com o Serviço de Assistência Técnica VENCE TUDO, queira por favor
informar os seguintes dados: MODELO, ANO, e SÉRIE de fabricação do seu produto. Estes dados
encontram-se na Placa de Identificação do Produto, afixada no chassi, sempre no lado esquerdo.
Ao necessitar fazer substituições de peças utilize sempre peças originais VENCE TUDO. Para
facilitar a identificação de cada peça, utilize o CATÁLOGO DE PEÇAS.
Todas as informações contidas neste Manual de Operação estão sujeitas a variações.
Pesos, dimensões e especificações são apenas aproximados e as ilustrações não
refletem, necessariamente, os equipamentos em sua condição standard. Para
obtenção de informações exatas sobre qualquer modelo em particular, pedimos
consultar seu Distribuidor / Representante VENCE TUDO.
A Indústria de Implementos Agrícolas VENCE TUDO Ltda, em constante busca de
melhoria, reserva-se o direito de, a qualquer momento, introduzir modificações em seus
produtos para melhor atender as necessidades e expectativas de seus consumidores, sem
incorrer na obrigação de efetuar o mesmo nos produtos anteriormente vendidos.
TERMO DE GARANTIA: Nº______
A garantia dos produtos VENCE TUDO, é assegurada ao adquirente, pelo período de 01 (um)
ano, a partir da data de aquisição, contra defeitos de mão-de-obra ou material que ocasionem o
comprometimento operacional do produto, exceto para componentes adquiridos de terceiros, os
quais possuem garantias próprias do fabricante.
CONDIÇÕES
1- O produto é garantido contra quaisquer defeitos de fabricação constatados, desde que todas
as peças e componentes tenham sido fornecidos pela VENCE TUDO Ltda. e entregues por empresas ou
pessoas devidamente autorizadas;
2- As peças e/ou componentes cobertos pela garantia, somente serão substituídos ou ressarcidos,
se os defeitos forem constatados pelo Departamento de Garantia ou por pessoa devidamente autorizada
pela VENCE TUDO Ltda. Exclui-se as peças que sofrem desgaste pelo uso, em função de condições
operacionais e fatores ligados a formação e características específicas de cada solo. É indispensável a
apresentação do certificado de entrega técnica corretamente preenchido e a nota fiscal de compra;
3- Satisfeitas as condições do Termo de Garantia, a VENCE TUDO Ltda assegura a reparação do
defeito ou troca do componente, gratuitamente. Em caso de cancelamento ou vencimento do prazo de
garantia, a assistência técnica será cobrada ao preço do dia da prestação do serviço, assim como a reposição
de peças e componentes, se necessário.
CANCELAMENTO DE GARANTIA
A garantia perde sua validade nos casos de:
1- Danos causados ao equipamento por mau uso, abuso, negligência ou falta de manutenção
adequada, em desacordo com instruções do fabricante, publicada no manual de operação correspondente;
2- Danos causados por acidentes ou agentes naturais;
3- Consertos, modificações ou violação de peças e componentes, realizados por pessoas não
autorizadas;
4- Emendas, rasuras ou supressões de dados no certificado de Entrega Técnica, no Certificado
de Garantia, na nota fiscal de compra ou na placa de identificação.
IMPORTANTE
Se seu produto apresentar defeito durante o período de garantia, contate exclusivamente com o
revendedor ou o fabricante. O mesmo, somente deverá ser reparado ou desmontado, em presença de
pessoas devidamente credenciadas pelo fabricante, bem como com o uso de peças de reposição originais,
sob pena implicar na perda da garantia.
GUARDE BEM A NOTA FISCAL DE COMPRA, ELA É COMPROVANTE DO PRAZO DE GARANTIA.
CLIENTE: ________________________________________________________________________
END.: _________________________________________CIDADE: ________________ UF: ______
MODELO: _____________________________________ SÉRIE:_________________ ANO:_______
DATA DE ENTREGA: ____/____/_____
REVENDEDOR: ____________________________ CIDADE: ______________________UF: ______
Declaro, fielmente e de efeito incontestável, que recebi nesta data o PRODUTO (Modelo):
____________________________________________ conforme especificação acima em perfeito estado
de conservação e a modalidade de garantia utilizada foi por mim aceita.
CLIENTE: ___________________________________________________________
REVENDEDOR: ______________________________________________________
CERTIFICADO DE ENTREGA TÉCNICA Nº ________
CLIENTE: __________________________________ CIDADE: ___________________________
ENDEREÇO: ___________________________________________________ UF: ___________
MODELO: ________________________________________ SÉRIE: _____________________
REVENDEDOR: _____________________________ CIDADE: ___________________________
Nota fiscal n.º: ___________________________ Data da venda: ____/____/____
Destaque aqui^ REVENDEDOR, REMETA ESTE CERTIFICADO À FÁBRICA, LOGO APÓS A ENTREGA.
Destaque aqui
CUIDADOS COM O MEIO AMBIENTE
Sr. Usuário!
O corte da palha é fator fundamental para a eficiência no plantio e
estabelecimento da cultura. Em hipótese alguma utilize métodos de manejo
que não sejam recomendados pela assistência técnica.
Evite queimadas: queimar a palha é crime contra o ecossistema, pois é
dele que depende a vida da terra.
Use picador de palhas bem regulado e se necessário realize a troca das
navalhas.
Utilize espalhador de palhas, para manter a uniformidade de distribuição
da palhada.
Se necessário utilize trituradores de palha.
Evite o uso de grades de disco na rolagem de palhadas.
IMPORTANTE
Despejar no solo e na água óleos lubrificantes e
combustíveis, embalagens plásticas e de agroquímicos, etc,
interfere diretamente no equilíbrio do ecossistema desde a
camada superficial do solo até os lençóis subterraneos de
água.
Faça o manejo adequado destes resíduos, informando-
se como reciclá-los ou reutilizá-los.
Agindo dessa forma você estará contribuindo para a
Valorizemos a natureza.
O despejo incontrolável de resíduos no solo e na água,
NORMAS DE SEGURANÇA
A operação indevida deste equipamento pode causar sérios ferimentos oumortes. Antes de usá-lo, certifique-se que o operador:
_- Foi instruído na segurança e uso adequado;
- Leu e entendeu o manual de operação do_ _produto;
- Retirou as pessoas próximas da área opera-_ _cional;
- Tem conhecimento e prática no uso seguro_ de máquinas, seus controles e o local de trabalho; - O contato com rodas dentadas e correntes em funcionamento pode causar sérios aci- dentes. Desligue o motor e faça os proce- _dimentos pretendidos;
- Mantenha-se afastado quando o equipa- mento estiver em operação;
- Evite quedas. Mantenha as plataformas de acesso limpas. Utilize-se dos apoios ao subir na plataforma;
- Evite ferimentos. Trave o cilindro antes de trabalhar debaixo da plataforma._
CARACTERÍSTICAS TÉCNICAS
6 50 a 52 50 a 52 55 1344 5 60 a 62 65 a 67 1330 4 75 a 77 80 a 82 85 a 87 90 1070 8 45 45 1730 7 50 a 52 50 a 52 1570 6 57 60 a 62 1450 5 70 a 72 75 a 77 80 1380 4 85 a 87 90 1225 9 45 45 1945 8 50 50 1795 7 55 a 57 60 1670 6 65 a 67 70 a 72 1510 5 75 a 77 80 a 82 85 a 87 90 1320 10 45 45 2160 9 50 50 2015 8 55 a 57 1900 7 65 a 67 69 1865 6 75 a 77 80 a 82 1680 5 85 a 87 90 1510 11 45 45 2380 10 50 50 2240 9 55 a 57 2120 8 60 a 62 65 2050 7 70 a 72 75 1862 6 80 a 82 85 a 87 90 1825 12 45 45 2600 11 50 50 2465 10 55 2320 9 60 a 62 2250 8 65 a 67 70 a 72 2200 7 75 a 77 80 a 82 2100 6 85 a 87 90 1980 13 45 45 2790 12 50 50 2720 11 55 2520 10 60 2400 9 65 a 67 69 2350 8 72 75 a 77 79 2280 7 80 a 82 85 a 87 90 2150 14 45 45 3050 13 50 50 2915 11 57 60 2635 10 65 2515 9 70 a 72 75 2450 8 80 a 82 85 2300 7 90 2250 15 45 45 3334 14 49 49 3184 13 52 3140 12 57 2996 11 62 2852 10 67 70 2708 9 75 a 77 80 2564 8 85 a 87 90 2420
Peso aprox. (kg)
Chassi Número de linhas
Carenagem a ser usada - Regulável com módulos espaçadores
45 Fixa 50 Fixa
45 a 70 75 a 90
CARACTERÍSTICAS TÉCNICAS
13 55 a 57 3260 12 60 a 62 3116 11 65 a 67 2970 10 72 75 2810 9 80 a 82 85 2684 8 90 2570 17 45 45 3790 16 47 47 3670 15 51 51 3574 14 55 3424 13 60 3380 12 65 3230 11 70 a 72 3010 10 75 a 77 80 2915 9 85 a 87 90 2780 18 45 45 4020 17 47 47 3920 16 50 50 3800 15 55 3714 14 57 3530 13 62 3488 12 70 3340 11 75 3180 10 80 a 82 85 3036 9 90 2892 19 45 45 4300 18 47 47 4140 17 50 50 4040 16 52 52 3950 15 57 3835 14 60 a 62 3708 13 65 3608 12 70 a 72 3450 11 75 a 77 80 3300 10 85 a 87 90 3175 20 45 45 4240 18 50 50 4260 17 52 4170 16 57 4080 15 60 3955 14 65 3850 13 70 3720 12 75 a 77 3570 11 80 a 82 85 3420 10 87 90 3280 22 45 45 4655 21 47 47 4520 20 50 50 4400 19 52 52 4560 18 55 4570 17 59,5 4470 16 62 4290 15 65 a 67 4160 14 70 a 72 4025 13 75 a 77 3900 12 80 a 82 85 3745 11 90 3600
Chassi Número de linhas
Carenagem a ser usada - Regulável com módulos espaçadores Peso aprox. 45 Fixa 50 Fixa (kg) 45 a 70 75 a 90
- Favor consultar o departamento de vendas sobre esta configuração de montagem. As dimensões, pesos e capacidades bem como qualquer outra informação mostrada deste folheto são aproximadas e estão sujeitas a qualquer modificação sem aviso prévio.
CHASSI: Estrutura básica única. Tipo monobloco.
ACOPLAMENTO: Universal - Intercambiável para vários modelos através de Kit de acoplamento
específico.
ROLOS RECOLHEDORES: Com aletas dispostas angularmente em um eixo cilíndrico, puxam os talos
para baixo, combinando alta velocidade e operação suave, evita ao máximo o envio de material para
dentro da máquina com a parte das espigas. São fixados em elemento de giro (rolamentos)
mancalizados nas extremidades. Na ponta é fixada uma espiral canelada.
CORRENTES ALIMENTADORAS: Transportam os caules de milho para os rolos recolhedores. A
tensão das mesmas são mantidas por molas helicoidais auto-ajustáveis.
SEM-FIM ALIMENTADOR: Equipado com secções curtas de hélice com passo sincronizado, evitando
que as espigas de milho sejam jogadas para fora da plataforma. Possui sistema de segurança de
transmissão através de limitador de torque.
UNIDADE COLHEDORA: Estrutura rígida com fixação por parafusos e abraçadeiras, apoia os rolos
recolhedores, correntes alimentadoras e a caixa de transmissão. Permite a fixação dos deslizadores
ajustáveis. Há uma relação direta entre a velocidade da unidade de linha e a velocidade de
deslocamento da colheitadeira.
CAIXA DE TRANSMISSÃO: Montadas em estrutura e carcaça independente com sistema de
transmissão por engrenagens cônicas retificadas, banhadas em óleo, montadas em um eixo principal,
transmite o torque da coroa central através de engrenagens angulares sempre igual para ambos
rolos recolhedores.
SISTEMA DE SEGURANÇA: Provido de elemento limitador de torque no eixo de acionamento das
unidades colhedoras e no sem-fim alimentador. Dotado de disco de fricção, previne danos ao sistema
de acionamento.
RELAÇÃO DE TRANSMISSÃO: Obtida através da ação de correntes de rolos e rodas dentadas.
BICOS ARTICULADOS - LINHAS: Perfilado angular baixo, flutuante, articulado sobre as correntes
alimentadoras e com sistema de desarme quando do encontro com obstáculos, garantindo eficiência
ao sistema.
Características Gerais
INFORMAÇÕES GERAIS
No ato de recebimento da sua PLATAFORMA PARA MILHO VENCE TUDO é
de extrema importância a verificação das condições do produto, principalmente
quanto ao uso de componentes originais;
As identificações lado direito e lado esquerdo são consideradas, levando
em conta a observação da plataforma da posição do motorista da colheitadeira;
Ao ser retirado qualquer conjunto da plataforma para a colocação de outro,
deve se ter sempre o cuidado de separar as peças retiradas com seus respectivos
componentes ou partes. Isto para que estes não sejam usados em outras máquinas
ou em equipamentos de sua propriedade;
A disposição e espaçamento entre linhas de colheita variam de acordo
com a opção desejada. Certifique-se que está realizando a montagem ou
manutenção correta.
Para realizar a alteração do espaçamento desejado, proceda da seguinte forma:
1- Faça a remoção das carenagens laterais (A), centrais (B) e dos tirantes de ligação (C) (fig. 01);
2- Afrouxe os parafusos (D) o suficiente para soltar a unidade colhedora (E). Desloque a unidade
colhedora (E) até atingir a abertura previamente definida, deslocando uma unidade colhedora por
vez, mantendo as demais fixas no chassi (F);
3- Observe as medidas padrões das carenagens e dos tirantes de ligação os quais permitem o
distanciamento de 45 à 90 cm. Faça também o ajuste nos bicos articulados das linhas;
4- Verifique o espaçamento desejado e distâncias possíveis entre linhas conforme o modelo de sua
plataforma de acordo com a tabela (CARACTERÍSTICAS TÉCNICAS);
5- As carenagens centrais devem ser ajustadas, abrindo-as ou fechando-as com espaçadores de
acordo com o espaçamento desejado;
6- As carenagens laterais devem ser deslocadas para o centro (quando for reduzida a abertura entre
linhas) ou para fora (quando for aumentada a abertura entre linhas), utilizando o espaço dos furos
oblongos (G) fixando a dobradiça na medida desejada.
PREPARAÇÃO
Considerações Gerais
O êxito da operação de colheita do milho com perdas mínimas, dependem da qualidade do
trabalho realizado e a vida útil de qualquer equipamento dependem dos ajustes adequados que
satisfaçam as condições peculiares de cada propriedade ou lavoura.
Informamos brevemente os aspectos funcionais da PLATAFORMA PARA MILHO VENCE
TUDO para sua orientação:
Os BICOS LATERAIS E CENTRAIS são fixados entre as linhas de milho, tendo a função de
direcionar as plantas, para o centro da unidade colhedora.
Os ROLOS RECOLHEDORES puxam os talos de milho para baixo.
Após, as espigas de milho chegam as CHAPAS DESPIGADORAS , sendo impedidas de passar
através delas devido a pequena abertura. Os ROLOS RECOLHEDORES continuam a puxar os talos e
as espigas são arrancadas dos mesmos.
As CORRENTES ALIMENTADORAS captam as espigas e direcionam-as até o sem-fim
alimentador que as conduzem à esteira alimentadora da colheitadeira, e são encaminhadas ao
cilindro de debulha.
Alteração de Espaçamento entre Linhas
Acoplamento e Desacoplamento da Plataforma
Para fazer o acoplamento proceda da seguinte forma:
1- Aproxime o embocador da colheitadeira na estrutura de acoplamento da plataforma,
fazendo o encaixe na parte superior. Suspenda a plataforma aproximadamente 50 cm do solo até
atingir na altura de fácil acesso a parte inferior;
2- Faça a fixação da parte inferior através de ganchos ou pinos conforme o modelo da
colheitadeira;
3- Faça a montagem do sistema de transmissão através do eixo de acionamento principal
da colheitadeira com o eixo de acoplamento da plataforma, observando que os mesmos FIQUEM
BEM ALINHADOS um em relação ao outro para evitar problemas de desgaste e mal funcionamento
da transmissão. Faça o devido ajuste nas correntes de transmissão, se necessário, adicionando ou
retirando elos.
Para desacoplar a plataforma faça o processo inverso do item anterior, procurando deixar na
mesma altura para acoplar novamente, utilizando os pés de apoio.
fig. 01
fig. 02
Regule os bicos da seguinte forma:
1- Inicie por um dos bicos laterais (A) (fig. 02) da plataforma e ajuste os demais através deste;
2- Desloque o suporte regulador (B) fixado na unidade colhedora (D), para cima ou para baixo até
atingir a angularidade desejada nos bicos centrais (C);
3- Se ainda assim não foi alcançada a angularidade desejada, utilize a furação extra do tirante de
ligação (E) das unidades colhedoras (D).
fig. 03
Carenagens Centrais e Laterais - Abrir e Fechar
Ao necessitar fazer regulagens ou inspeções nas unidades colhedoras, proceda da seguinte
forma:
1- Retire o grampo “R” (A) (fig. 03), suspenda as carenagens (B), introduzindo o bico no apoio bico
(C);
2- Para fechar as carenagens (B), suspenda a mesma, apóie na base da unidade colhedora e fixe-a
novamente através do pino e do grampo “R” (A).
fig. 04
Correntes Alimentadoras
A tensão da corrente alimentadora (A) (fig. 04) é mantida pelo tensor (F) através da mola (E). Para aumentar a tensão da mola (E), aperte a porca (D) e ajuste de acordo com a necessidade. Obs.: Recomendamos que a mola nunca fique menor que 150mm de comprimento.
COM A PLATAFORMA EM FUNCIONAMENTO, MANTENHA MÃOS E PÉS AFASTADOS DAS CORRENTES ALIMENTADORAS.
