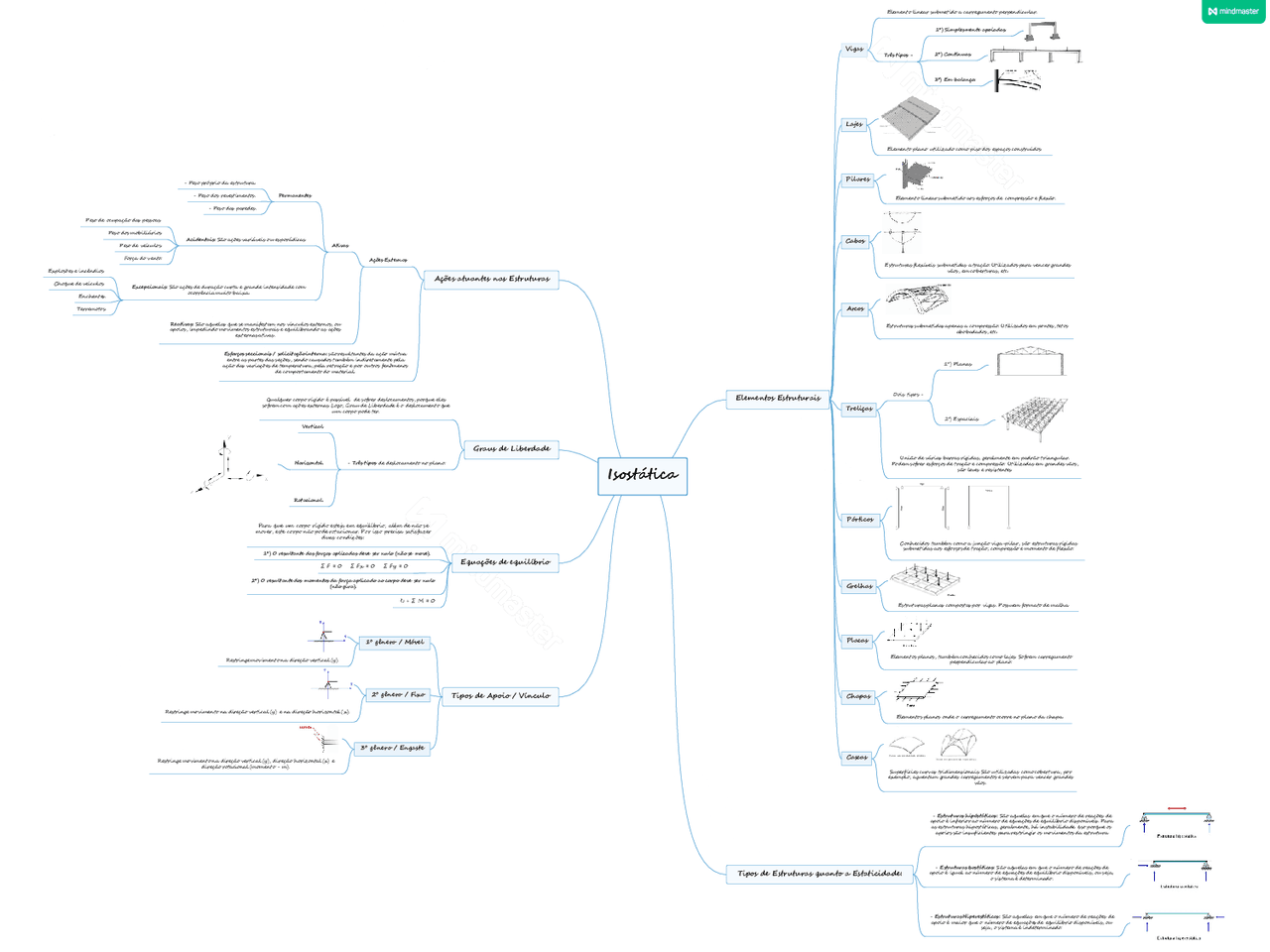

Isostática
Elementos Estruturais
Vigas
Lajes
Pilares
Cabos
Arcos
Estruturas submetidas apenas a compressão. Utilizados em pontes, tetos
abobadados, etc.
Elemento linear submetido a carregamento perpendicular.
Treliças
Dois tipos -
Tipos de Apoio / Vínculo
1º gênero / Móvel
2º gênero / Fixo
3º gênero / Engaste
Graus de Liberdade
Tipos de Estruturas quanto a Estaticidade:
-Estruturas hipóstáticas:São aquelas em que o número de reações de
apoio é inferior ao número de equações de equilíbrio disponíveis. Para
as estruturas hipostáticas, geralmente, há instabilidade. Isso porque os
apoios são insuficientes para restringir os movimentos da estrutura
-Estruturas Isostáticas:São aquelas em que o número de reações de
apoio é igual ao número de equações de equilíbrio disponíveis, ou seja,
o sistema é determinado.
-Estruturas Hiperestáticas:São aquelas em que o número de reações de
apoio é maior que o número de equações de equilíbrio disponíveis, ou
seja, o sistema é indeterminado.
Equações de equilíbrio
Estruturas flexíveis submetidas a tração. Utilizados para vencer grandes
vãos, em coberturas, etc.
Restringe movimento na direção vertical (y).
Restringe movimento na direção vertical (y) e na direção horizontal (x).
Restringe movimento na direção vertical (y), direção horizontal (x) e
direção rotacional (momento -m).
Pórticos
Grelhas
Placas
Chapas
Cascas
Três tipos -
1º) Simplesmente apoiadas.
2º) Contínuas.
3º) Em balanço.
Elemento plano utilizado como piso dos espaços construídos.
União de várias barras rígidas, geralmente em padrão triangular.
Podem sofrer esforços de tração e compressão. Utilizadas em grandes vãos,
são leves e resistentes.
Conhecidos também como a junção viga-pilar, são estruturas rígidas
submetidas aos esforços de tração, compressão e momento de flexão.
1º) Planas.
2º) Espaciais.
Estruturas planas compostas por vigas. Possuem formato de malha.
Elementos planos, também conhecidos como lajes. Sofrem carregamento
perpendicular ao plano.
Elementos planos onde o carregamento ocorre no plano da chapa.
Superfícies curvas tridimensionais. São utilizadas como cobertura, por
exemplo, aguentam grandes carregamentos e servem para vencer grandes
vãos.
Qualquercorpo rígido é passível de sofrerdeslocamentos, porqueeles
sofremcom ações externas. Logo, Graude Liberdade é o deslocamentoque
um corpopode ter.
-Três tiposde deslocamento no plano.
Vertical.
Horizontal.
Rotacional.
Para que um corpo rígido esteja em equilíbrio, além de não se
mover, este corpo não pode rotacionar. Por isso precisa satisfazer
duas condições:
1º) O resultante das forças aplicadas deve ser nulo (não se move).
2º) O resultante dos momentos da força aplicado ao corpo deve ser nulo
(não gira).
↻+ ∑ M = 0
Elemento linear submetido aos esforços de compressão e flexão.
Ações atuantes nas Estruturas
Ações Externas
Esforçosseccionais / solicitaçãoi nterna: são resultantes da açãomútua
entre as partesdas seções, sendo causadostambém indiretamentepela
açãodas variações de temperatura, pela retraçãoe por outros fenômenos
de comportamentodo material.
Ativas
Reativas: São aquelas que se manifestam nos vínculos externos, ou
apoios, impedindo movimentos estruturais e equilibrando as ações
externas ativas.
Permanentes
Acidentais:São ações variáveis ou esporádicas.
Excepcionais:São ações de duração curta e grande intensidade com
ocorrência muito baixa.
- Peso próprio da estrutura.
- Peso dos revestimentos.
- Peso das paredes.
Peso de ocupação das pessoas.
Peso dos mobiliários.
Peso de veículos.
Força do vento.
Explosões e incêndios.
Choque de veículos.
Enchentes.
Terremotos.
∑ F = 0 ∑ Fx = 0 ∑ Fy = 0
